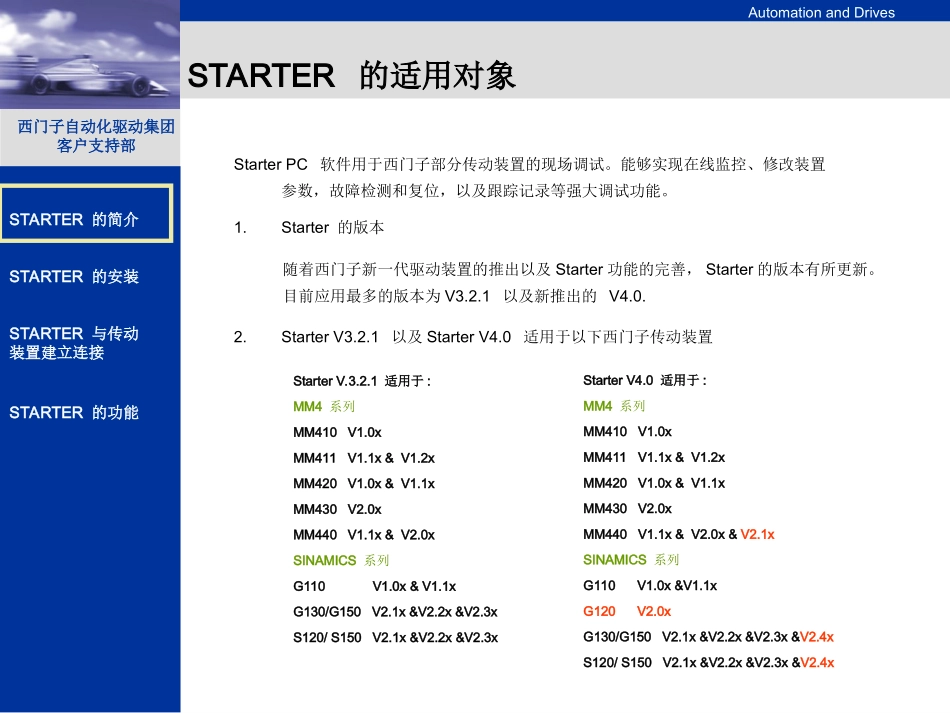

AutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能传动装置调试软件STARTERAutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER的适用对象StarterPC软件用于西门子部分传动装置的现场调试。能够实现在线监控、修改装置参数，故障检测和复位，以及跟踪记录等强大调试功能。1.Starter的版本2.StarterV3.2.1以及StarterV4.0适用于以下西门子传动装置随着西门子新一代驱动装置的推出以及Starter功能的完善，Starter的版本有所更新。目前应用最多的版本为V3.2.1以及新推出的V4.0.StarterV.3.2.1适用于:MM4系列MM410V1.0xMM411V1.1x&V1.2xMM420V1.0x&V1.1xMM430V2.0xMM440V1.1x&V2.0xSINAMICS系列G110V1.0x&V1.1xG130/G150V2.1x&V2.2x&V2.3xS120/S150V2.1x&V2.2x&V2.3xStarterV4.0适用于:MM4系列MM410V1.0xMM411V1.1x&V1.2xMM420V1.0x&V1.1xMM430V2.0xMM440V1.1x&V2.0x&V2.1xSINAMICS系列G110V1.0x&V1.1xG120V2.0xG130/G150V2.1x&V2.2x&V2.3x&V2.4xS120/S150V2.1x&V2.2x&V2.3x&V2.4xAutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER安装后的设置1.Starter安装之后，在桌面上会出现快捷方式2.点击Starter，进入欢迎界面，在该界面上显示了Starter的版本号3.如果Starter在安装时选择了德语作为默认语言，需要在设置中调换为英文。点击Extras，选择Einstellung4.在Sprache夹中，选择English5.点击OK确认6.关闭Starter，重新进入，语言修正为英语。12345AutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER与传动装置的连接STARTER与传动装置可以通过下述常用通讯方式建立连接•RS232串口通讯(USS通讯协议)•RS485串口通讯(USS通讯协议)(略）•PROFIBUS通讯AutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER与传动装置的连接－RS232串口连接驱动装置MM4、G110、G120,配有PC连接组件,该组件包含一块RS232COM接口板以及一条3米长RS232电缆,可以直接连接到PC的COM接口,以实现串口通讯。PC连接组件需要另外订货，订货号分别为MM4系列：6SE6400-1PC00-0AA0G110/G120：6SL3255-0AA00-2AA0硬件连接好后,需要在变频器内部进行相应的参数确认或设置。MM4的默认值为:P2010.1=6(波特率为9600);P2011.1=0(站地址为0)G110的默认值为:P2010.1=6(波特率为9600);P2011.1=0(站地址为0)G120的默认值为:P2010.1=6(波特率为9600);P2011.1=8(站地址为8)AutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER与传动装置的连接－RS232串口连接1.打开Starter，选择SetPG/PCinterface2.选择PCCOM-Port(USS)3.点击Properties,设置连接变频器的COM端口以及正确的波特率96004.点击Diagnostics,测试变频器的站地址5.如果变频器PC选件已正确连接，PCCOM端口已正确设置,经过测试后,应在相应的地址的灰框中显示出对号,如图所示。设置完毕12333445AutomationandDrives西门子自动化驱动集团客户支持部CommunicationConnectionsFieldbusSystemsDifferentTypesProfibusTroubleshootingSTARTER的简介STARTER的安装STARTER与传动装置建立连接STARTER的功能STARTER与传动装置的连接－PROF...
