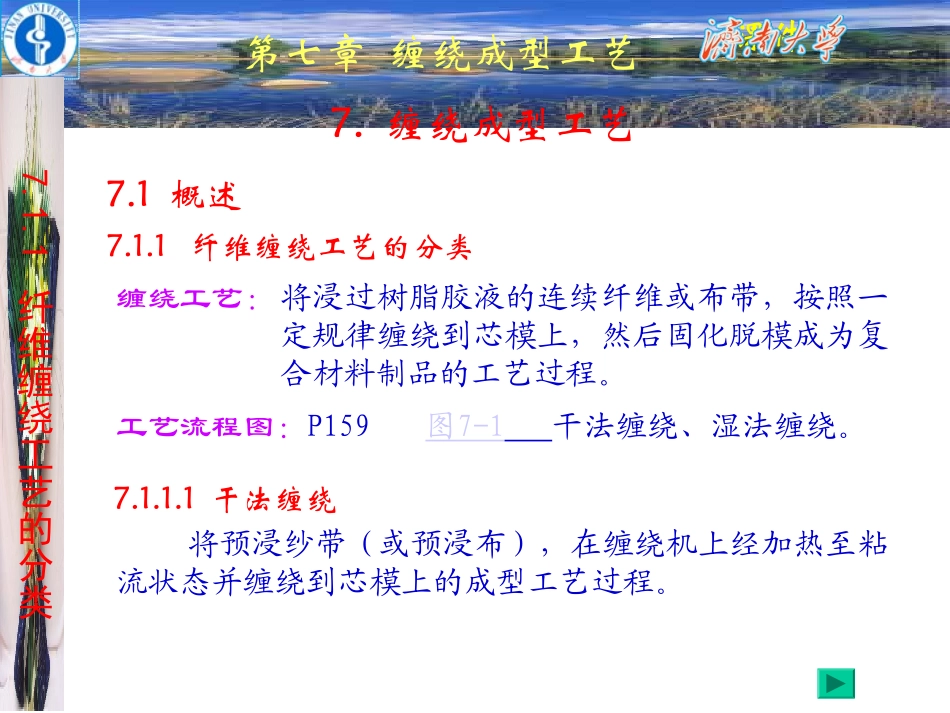

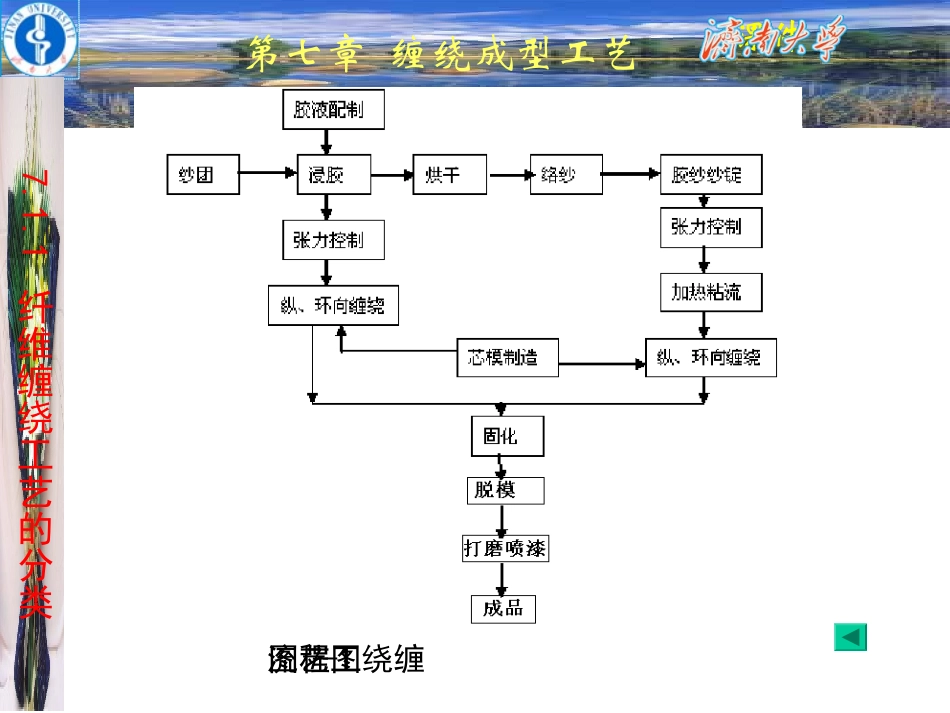

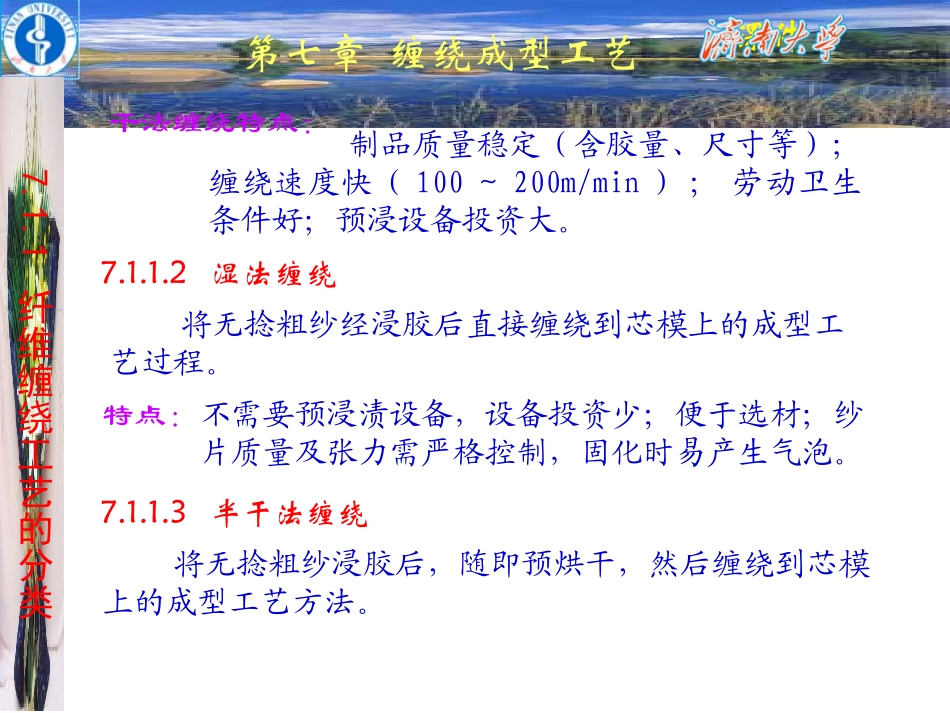

课件7.1.1纤维缠绕工艺的分类第七章缠绕成型工艺7.缠绕成型工艺7.1概述7.1.1纤维缠绕工艺的分类缠绕工艺：将浸过树脂胶液的连续纤维或布带，按照一定规律缠绕到芯模上，然后固化脱模成为复合材料制品的工艺过程。工艺流程图：P159图7-1干法缠绕、湿法缠绕。7.1.1.1干法缠绕将预浸纱带（或预浸布），在缠绕机上经加热至粘流状态并缠绕到芯模上的成型工艺过程。课件第七章缠绕成型工艺图7-1缠绕工艺流程图7.1.1纤维缠绕工艺的分类课件第七章缠绕成型工艺干法缠绕特点：制品质量稳定（含胶量、尺寸等）；缠绕速度快（100～200m/min）;劳动卫生条件好；预浸设备投资大。7.1.1.2湿法缠绕将无捻粗纱经浸胶后直接缠绕到芯模上的成型工艺过程。特点：不需要预浸渍设备，设备投资少；便于选材；纱片质量及张力需严格控制，固化时易产生气泡。7.1.1.3半干法缠绕将无捻粗纱浸胶后，随即预烘干，然后缠绕到芯模上的成型工艺方法。7.1.1纤维缠绕工艺的分类课件第七章缠绕成型工艺7.1.2纤维缠绕制品的优点（1）比强度高（比强度高的原因有四点P160）;（2）生产成本低（玻璃纤维用量可达80％）;（3）生产效率高（可实现机械化、自动化操作）。7.1.3原材料主要有纤维增强材料与树脂两大类。（1）增强材料主要是中碱、无碱粗纱。另外有玻璃布带、碳纤维等。应根据不同产品对性能的要求进行选用。7.1.2纤维缠绕制品的优点一般情况下纤维需进行表面处理。玻璃纤维的选用要求有6条，P161。课件第七章缠绕成型工艺（2）树脂体系包括树脂及各种助剂、填料等。常用的有：不饱和聚酯树脂，环氧树脂（双酚A型）、酚醛－环氧树脂（环氧改性酚醛树脂）。选用要求：①工艺性好；②断裂延伸率与纤维匹配；③固化收缩率低并毒性小;④来源广泛,价格低。7.1.4缠绕制品的应用范围军工方面：航空、航天、导弹（发动机壳体、高压容器、导弹发射筒等）。民用方面：化工、石油、环保、建筑等领域的管道、贮罐等。7.1.2纤维缠绕制品的优点课件第七章缠绕成型工艺7.1.3缠绕工艺的现状及发展发展方向:高性能材料和功能材料,主要用于高科技领域;军工使用转向民用；提高自动控制水平，提高生产效率；降低生产成本。7.2芯模7.2.1芯模材料7.2.1.1常用材料作业：1、干法缠绕、湿法缠绕的特点分别是什么？2、缠绕制品的优点是什么？3、缠绕制品比强度高的原因是什么？7.1.3缠绕工艺的现状及发展课件第七章缠绕成型工艺芯模材料对制品的影响主要有：膨胀系数对产品尺寸的影响；弹性模量对产品尺寸精度的影响；导热系数对产品固化度的影响；芯模中水份对产品固化的影响。7.2.1.3选择芯模材料应注意的问题1～4P163主要是钢材、木材、塑料、铝、石膏、水泥等。水泥、石膏芯模材料的性能见表7-1。7.2.1.2芯模材料对制品的影响石膏模与钢模的比较见表7-2。7.2.1芯模材料课件第七章缠绕成型工艺7.2.2芯模的结构形式7.2.2.1实心或空心整体式芯模采用易敲碎的材料或可溶性的盐类。7.2.2.2组合式芯模分瓣式、隔板式、捆扎式、框架装配式，图7-27-37-47.2.2.3石膏隔板组合式芯模图7-57.2.2芯模的结构形式课件第七章缠绕成型工艺7.2.2.4管道芯模整体式芯模开缩式芯模图7-67-7整体式芯模——用于直径小于800mm的管子生产。开缩式芯模——用于直径大于800mm的管子生产。要求：1、具有经抛光的高精度表面；2、具有锥度，不小于1/1000(便于脱模)。7.2.3芯模设计P165～169自学7.2.2芯模的结构形式课件第七章缠绕成型工艺7.3缠绕规律7.3.1概述7.3.1.1缠绕规律的内容对缠绕线形的两点要求：（1）纤维既不重合又不离缝，均匀连续布满芯模表面。（2）纤维在芯模表面位置稳定，不打滑。7.3.1.2缠绕线型分类环向缠绕纵向缠绕螺旋缠绕所谓缠绕规律是描述纱片均匀、稳定、连续、排布在芯模表面,以及芯模与导丝头间运动关系的规律。7.3缠绕规律课件第七章缠绕成型工艺（1）环向缠绕芯模自转一周，导丝头近似移动一个纱片宽度的缠绕，称环向缠绕。（只能缠绕直筒段）图7-15环向缠绕7.3缠绕规律封头纱带筒身b课件第七章缠绕成型工艺纱片螺距：W＝πDctgα纱片宽：b＝πDcosα则：b＝wsinα其中α是纱片与芯模轴线的交角称缠绕角。图7-16环向缠绕参数关系图7.3缠...
