试验-验证叠加原理

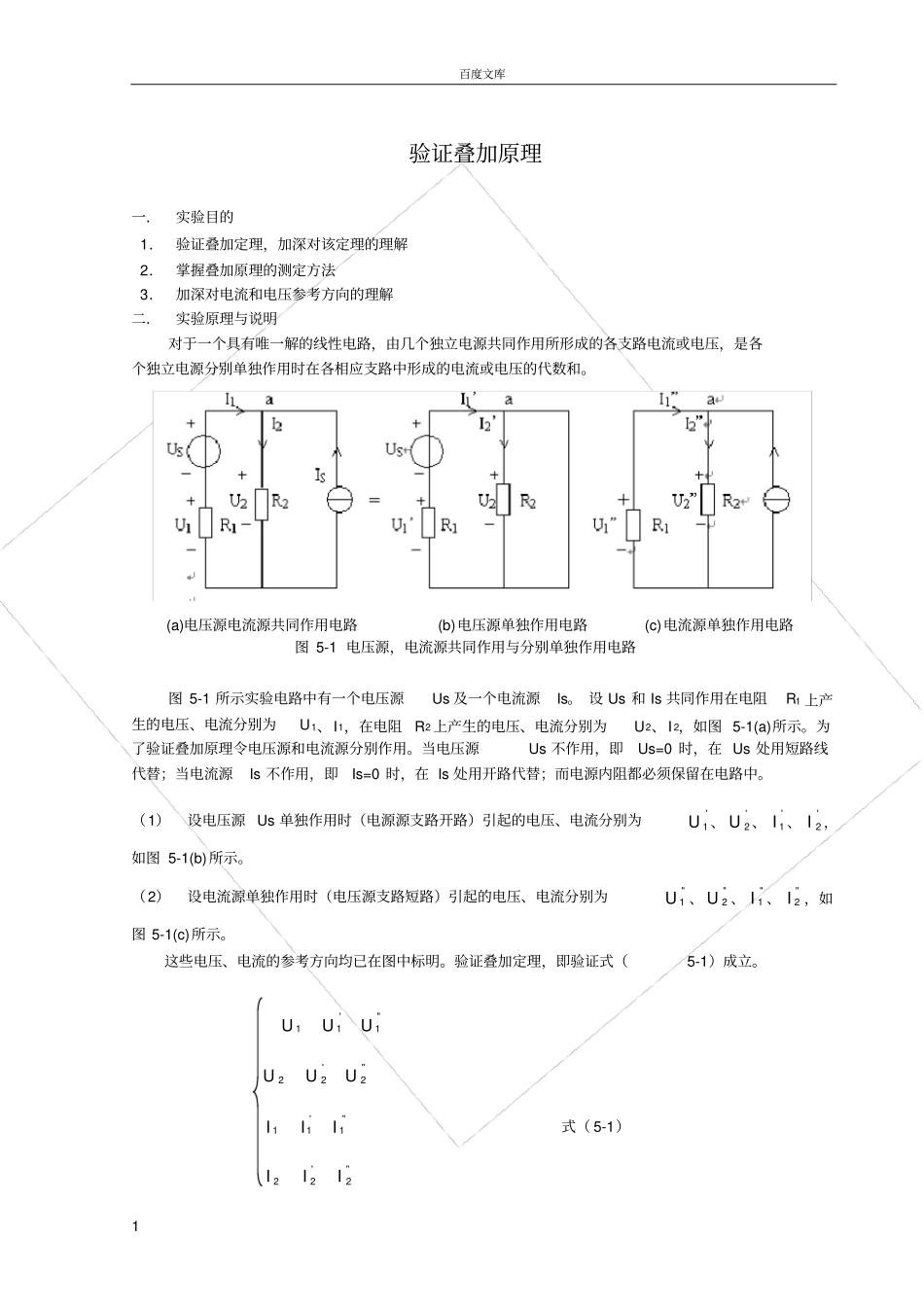

百度文库1 验证叠加原理一．实验目的1．验证叠加定理，加深对该定理的理解2．掌握叠加原理的测定方法3．加深对电流和电压参考方向的理解二．实验原理与说明对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和。(a)电压源电流源共同作用电路(b)电压源单独作用电路(c)电流源单独作用电路图 5-1 电压源，电流源共同作用与分别单独作用电路图 5-1 所示实验电路中有一个电压源Us 及一个电流源Is。 设 Us 和 Is 共同作用在电阻R1 上产生的电压、电流分别为U1、I1，在电阻R2 上产生的电压、电流分别为U2、I 2，如图 5-1(a)所示。为了验证叠加原理令电压源和电流源分别作用。当电压源Us 不作用，即Us=0 时，在 Us 处用短路线代替；当电流源Is 不作用，即Is=0 时，在 Is 处用开路代替；而电源内阻都必须保留在电路中。（1）设电压源 Us 单独作用时（电源源支路开路）引起的电压、电流分别为'1U 、'2U 、'1I 、'2I，如图 5-1(b)所示。（2）设电流源单独作用时（电压源支路短路）引起的电压、电流分别为"1U、"2U、"1I、"2I，如图 5-1(c)所示。这些电压、电流的参考方向均已在图中标明。验证叠加定理，即验证式（5-1）成立。"1'11UUU"2'22UUU"1'11III式（ 5-1）"2'22III百度文库2 三．实验设备名称数量型号1．直流稳压电源1 台0~30V 可调2．固定稳压电源1 台+15V 3．万用表1 台4．电阻3 只51*1 100*1 330*1 5．短接桥和连接导线若干P8-1 和 50148 6．实验用 9 孔插件方板1 块297mm×300mm 四．实验步骤1．按图 5-2 接线，取直流稳压电源US1=10V ，US2=15V ，电阻 R1=330，R2=100，R3=51。图 5-2 验证叠加原理的实验线路2．当 U S1、US2 两电源共同作用时，测量各支路电流和电压值。选择合适的电流表和电压表量程，及接入电路的极性。用短接桥（或导线）将“5”和“ 2”连接起来。接通电源US1；用短接桥（或导线）将“6”和“ 4”连接起来，接通电源U S2，分别测量电流 I 1、I2、I3 和电压 U1、U 2、U3。根据图 5-2 电路中各电流和电压的参考方向，确定被测电流和电压的正负号后，将数据记入表5-1 中。3．当电源 US1 单独作用时，测量各电流和电压的值。选择合适的电流表和电压表量程，确定接入电路的极性。用短接桥（或导线）将“5”和“ 2”连接起来，接通电源U S1；将“6”和“...
