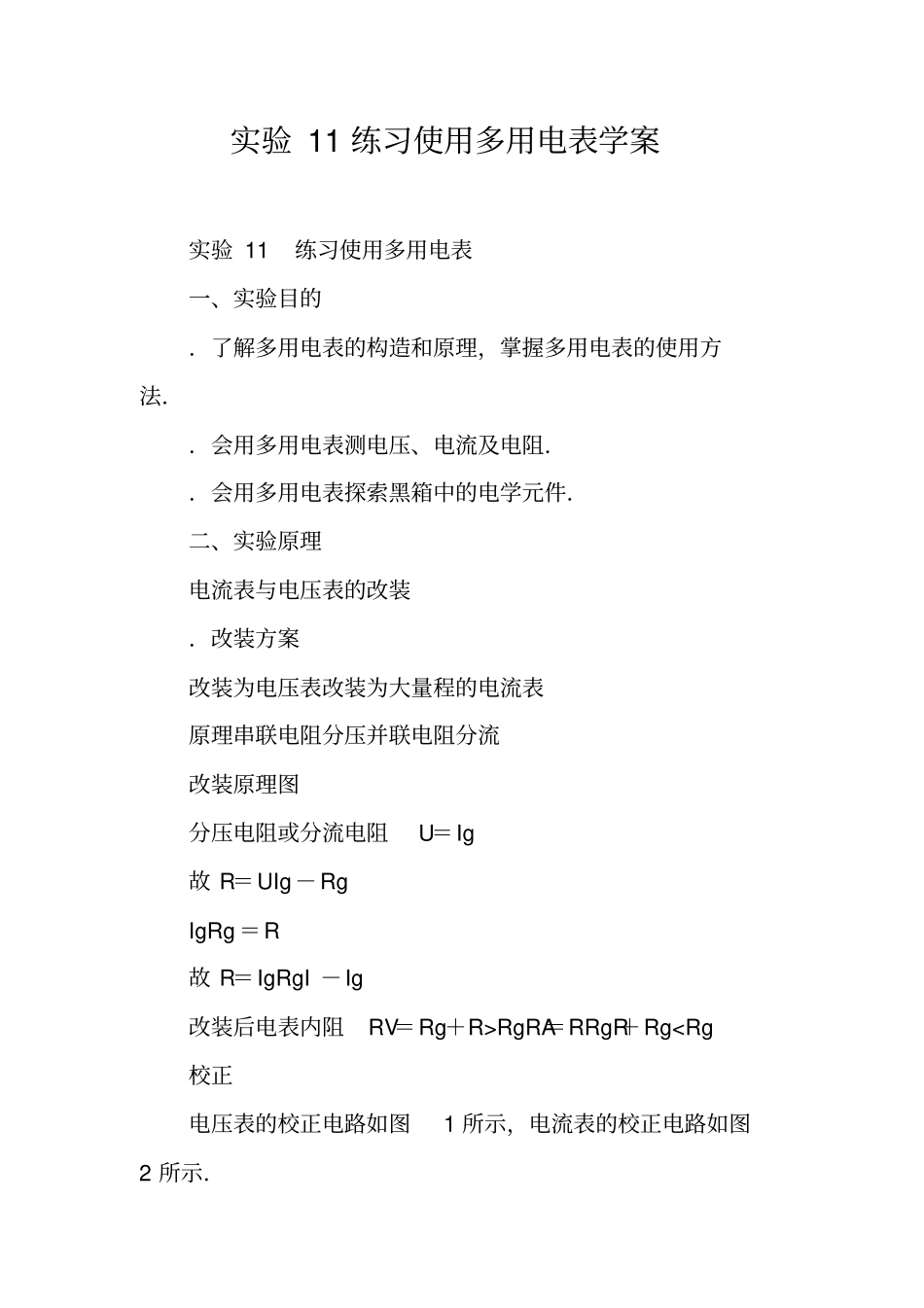

试验11练习使用多用电表学案_第1页
1/11

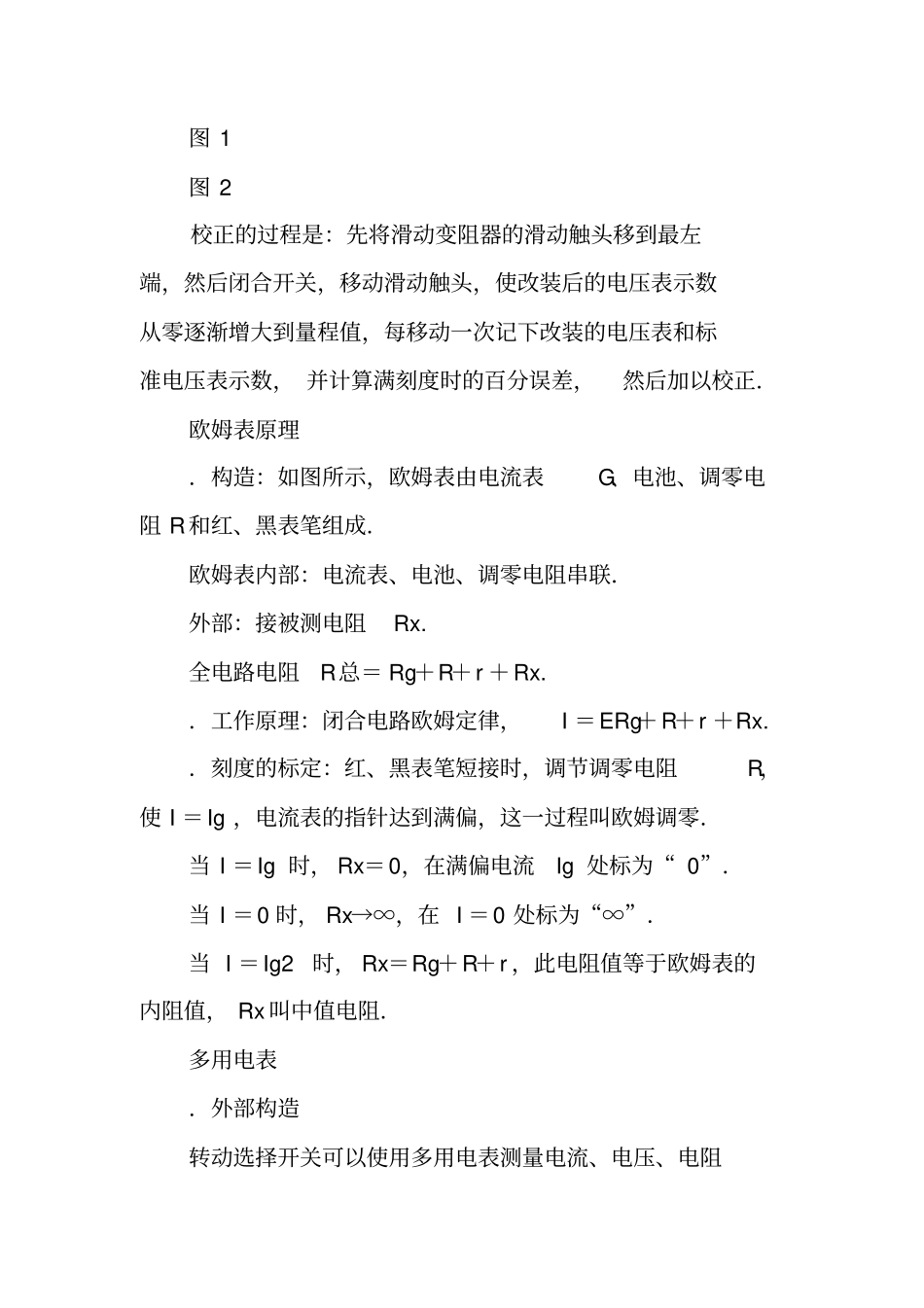

试验11练习使用多用电表学案_第2页
2/11

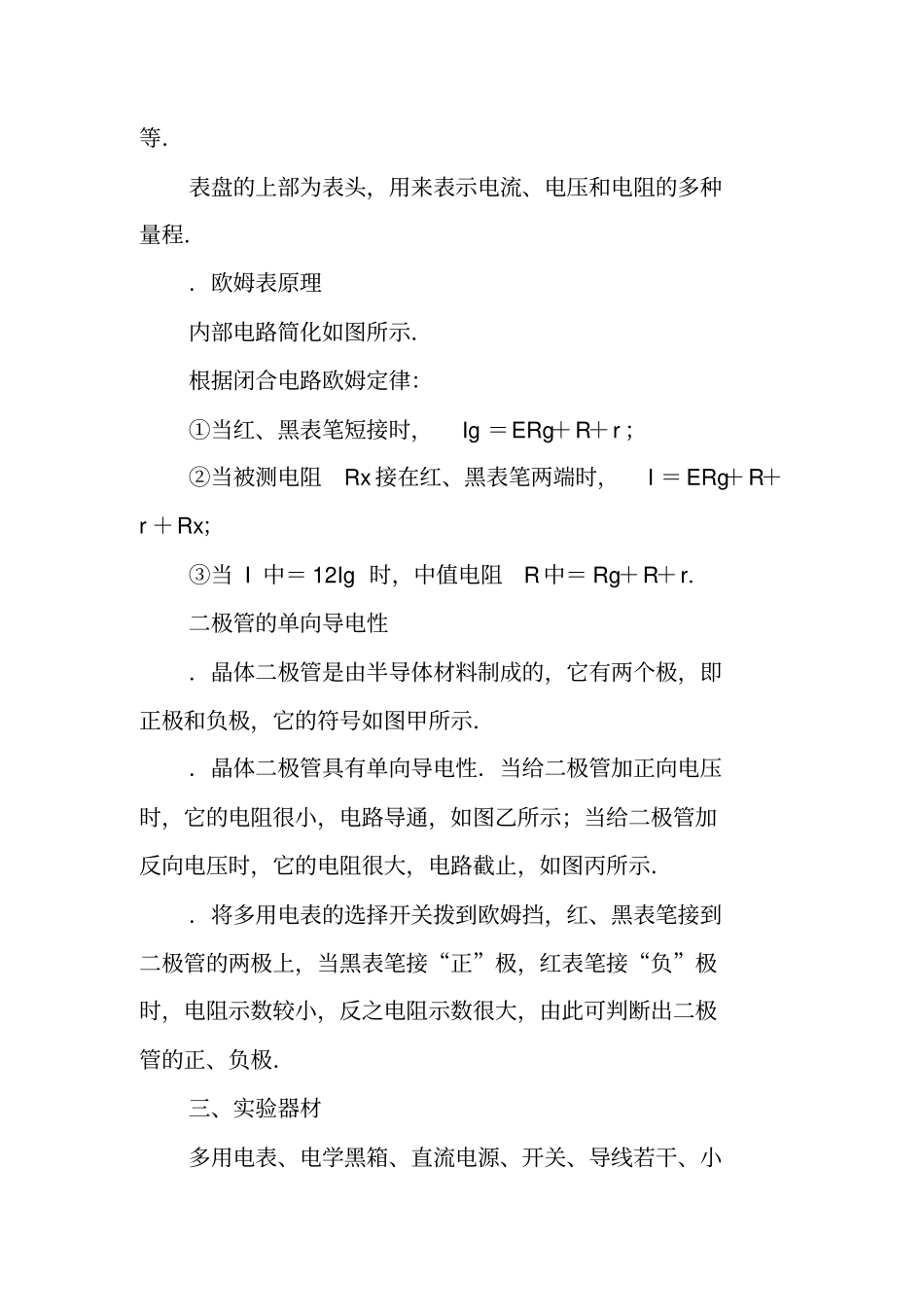

试验11练习使用多用电表学案_第3页
3/11
实验 11 练习使用多用电表学案实验 11 练习使用多用电表一、实验目的.了解多用电表的构造和原理,掌握多用电表的使用方法..会用多用电表测电压、电流及电阻..会用多用电表探索黑箱中的电学元件.二、实验原理电流表与电压表的改装.改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U=Ig 故 R=UIg-Rg IgRg=R 故 R=IgRgI -Ig 改装后电表内阻RV=Rg+R>RgRA=RRgR+Rg
