心电图机的使用和维护VIP免费

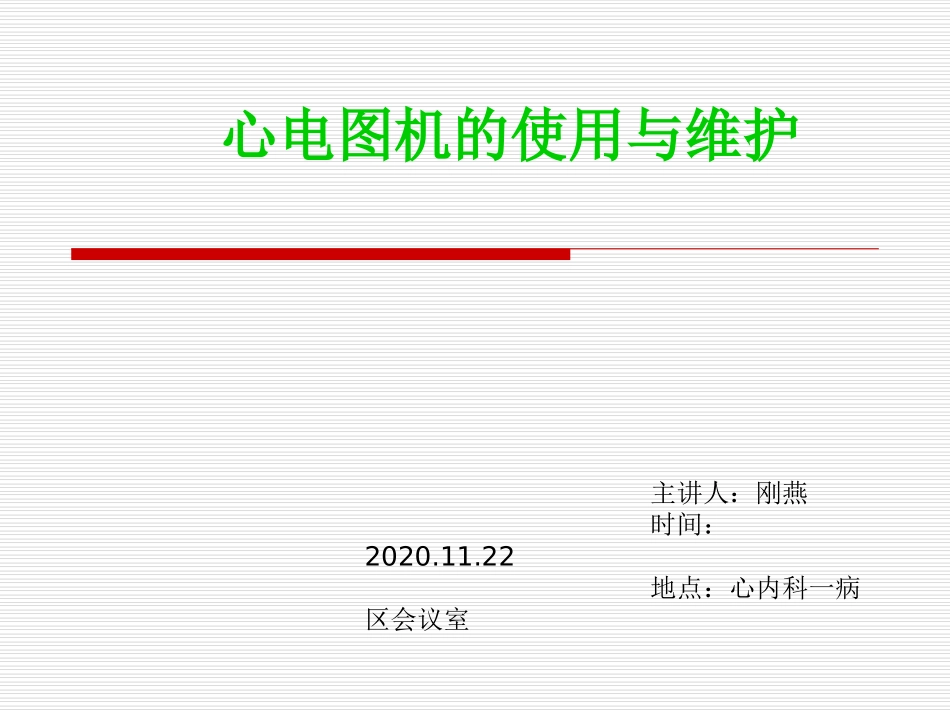

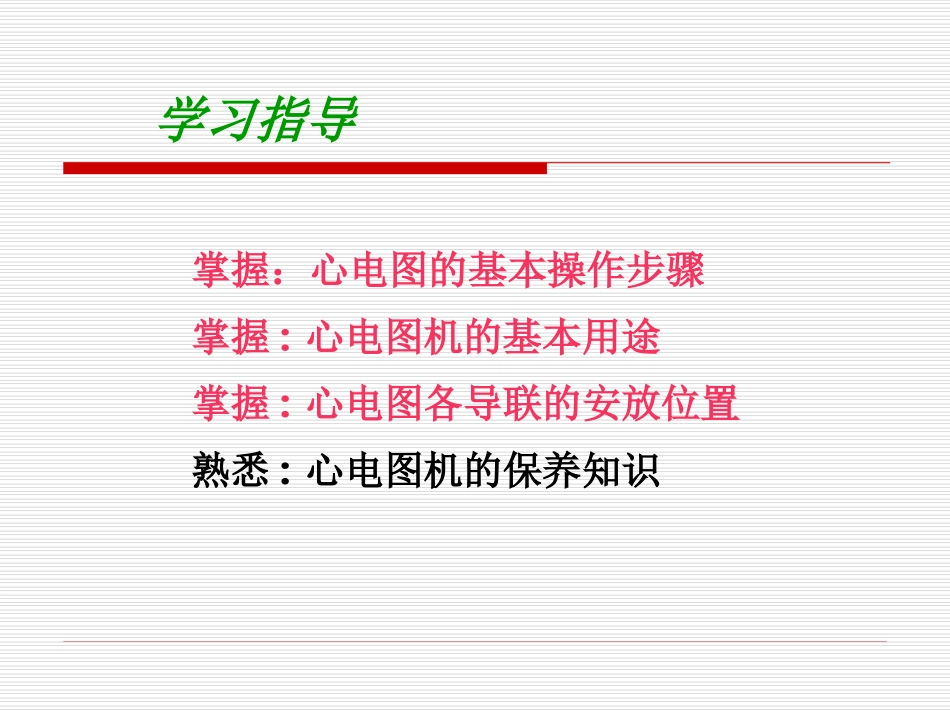

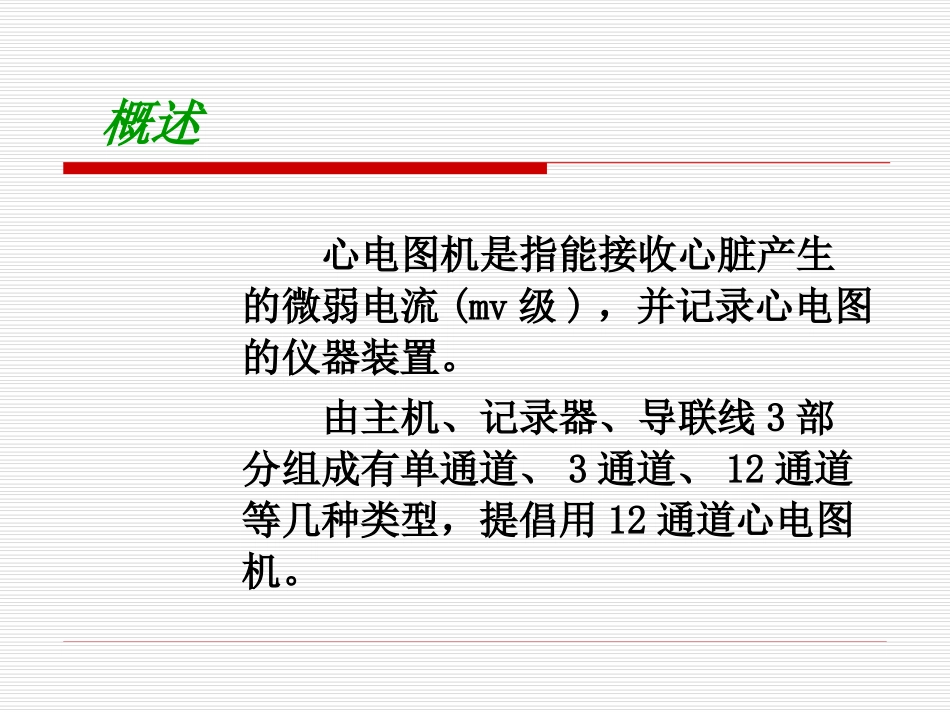

心电图机的使用与维护主讲人：刚燕时间：2020.11.22地点：心内科一病区会议室学习指导掌握：心电图的基本操作步骤掌握:心电图机的基本用途掌握:心电图各导联的安放位置熟悉:心电图机的保养知识概述心电图机是指能接收心脏产生的微弱电流(mv级)，并记录心电图的仪器装置。由主机、记录器、导联线3部分组成有单通道、3通道、12通道等几种类型，提倡用12通道心电图机。各种型号的心电图机单导联心电图机多导联心电图机适用范围1.心肌、心包疾病2.心律失常：临床上心电图能正确诊断心律失常的类型及程度。3.判断药物对心脏的影响：如洋地黄、奎尼丁、胺碘酮等。4.判断水与电解质紊乱：特别钾代谢失常，能提示高钾血症、低钾血症。工作原理1.用两个电极连接身体表明构成电路，经放大后记录成曲线，就是心电图2.心电图记录的是心脏激动电场中电位的变化基本结构包括：主机,肢电极,胸电极,电源线,地线主机肢电极、胸电极电源线、地线基本结构心电图机的主机正视图波形显示屏操作面板提手打印纸窗导联接口电源接口基本结构安装连接（一）连接电源线和地线：电源线接口接在仪器电源插口，电源插头插入插座；地线连接在仪器侧面地线连接端口和地线接口处。（二）安装记录纸：按照操作规定安装记录纸。（三）连接导联线：导联线连接在仪器侧面相应位置，并固定好。地线和心电图机的连接方法地线和电源的连接方法四肢电极连接胸电极连接操作步骤（一）操作准备步骤：1.环境准备：环境应隐蔽、通风、向阳、室内温度可调节；诊断床宽大于80㎝；远离电磁干扰。2.用品准备：心电图机、电源线、地线、导联线、心电图纸、导电膏或酒精、棉签等3.患者准备：做好解释工作，消除患者紧张心理；患者在准备检查前应充分休息；清洁患者电极放置部位的皮肤或剃毛。4.仪器准备：电源电压应在220V±10％范围内；须有良好可靠接地。操作步骤(二)操作步骤1.解释2.连接地线和导联线3.安放导联电极4.接通电源，打开主机5.检测描笔位置，检查性能6.选择导联，描记心电图操作步骤(三)结束步骤1.检查完毕，关闭电源；小心移开导联线。2.取下所记录心电图，标记姓名、年龄、诊断、检查日期和时间、导联名称。3.擦干净患者胸前导电糊，协助患者穿衣；询问患者感受，作出检查评价；整理床单位和用物。应用方法(一)常用导联的安放1.标准导联又称为标准肢体导联，它直接将两个电极的电位加到心电放大器的输入端，所记录的电压为两者之差。包括：Ⅰ导联：左臂正极，右臂负极Ⅱ导联：左腿正极，右臂负极Ⅲ导联：左腿正极，左臂负极标准导联标准双极肢体导联的电极位置及正负极连接方法应用方法2.加压单极肢体导联：单极肢体导联所获得的电压较小，若将中心点略加改变，可使电压波幅增大50％而不影响其波形。加压单极肢体导联加压单极肢体导联的电极位置及连接方法应用方法3.胸导联：自胸部电极引出的电位经过一个电阻至心电放大器输入端的正极，将负极连接中心电端，中心点的电位基本不随心脏激动而变化。胸导联是单极导联，引出的电压就是胸电极安放处的身体表面的心脏激动时的电位变化。胸导联胸导联的连接方法胸导联的位置V1胸骨右缘第四肋间。V2胸骨左缘第四肋间。V3在V2和V4连线的中点。V4在锁骨中线第五肋间。V5左腋前线与V4同一水平面上。V6左腋中线与V4同一水平面上。胸导联的位置胸电极的连接位置应用方法（二）注意事项1.注意室温调节和检查环境的隐蔽性。2.患者在准备检查前应充分休息，取仰卧位，放松肢体；如患者放置电极部位的皮肤污垢或毛发过多，应先清洁皮肤或剃毛。3.在使用过程中患者和仪器只能通过导联线连接。应尽量避免不必要的干扰因素。应用方法4.为减少电极与皮肤的空隙，增加导电性能，应直接使用导电膏涂擦放置电极部位的皮肤。涂导电膏时应根据导联放置位置，相互分开，不可涂成一片，避免短路。5.为了能在平卧时描记V7、V8、V9等，背部的电极安放，最好采用扁平吸盘电极或一次性监护电极。应用方法6.当心电图波形与患者的病情特征不相符合时，应选择其它检查方法来帮助诊断。7.对于瓣膜活动、心音变化、心肌功能状态等，心电图不能提供直接判断，要借助其它的检查方法如来共同诊断。8.由于心电...
