悬臂式挡土墙解析VIP免费

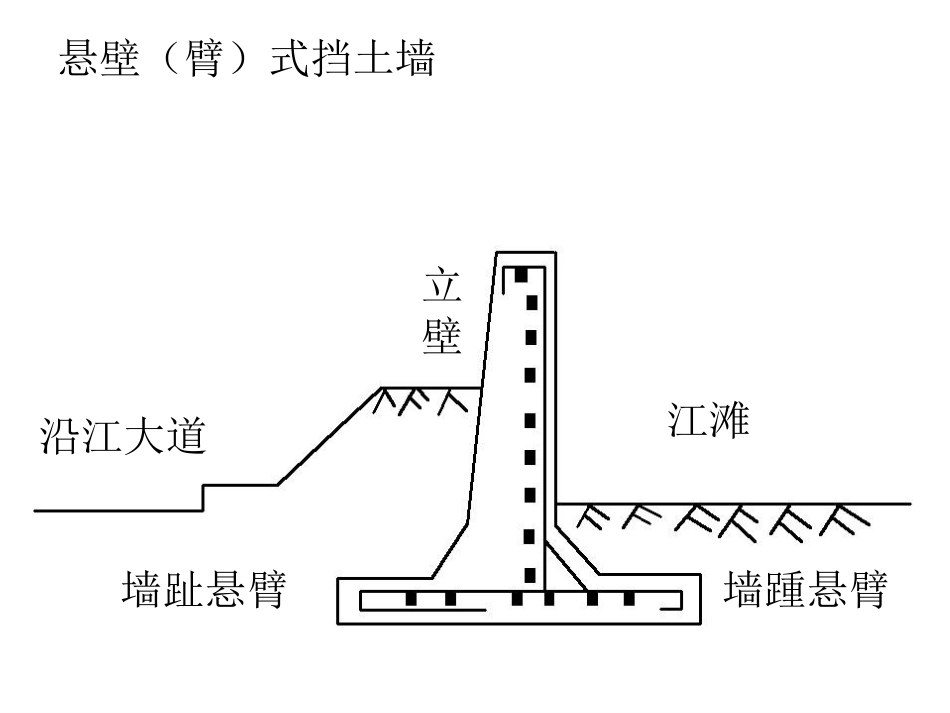

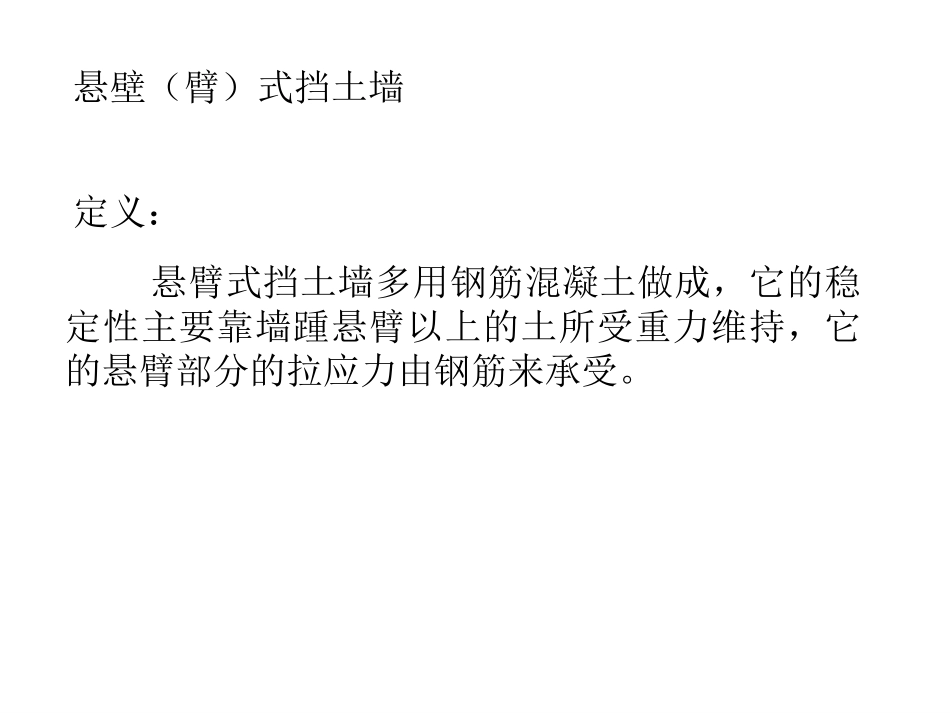

悬壁（臂）式挡土墙江滩沿江大道墙趾悬臂墙踵悬臂立壁悬壁（臂）式挡土墙定义：悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。悬壁（臂）式挡土墙特点：1.截面尺寸小。2.施工方便。3.对地基承载力要求不高。4.工作面较大。适用范围：地基土质差且墙高h>5m的重要工程。(1)根据支挡环境的需要拟定墙高，以及相应的墙身结构尺寸；(2)根据所拟定的墙体结构尺寸，确定结构荷载(墙身自重、土压力、填土重力)，由此进行墙体的抗滑、抗倾覆稳定性验算，确认是否需要底板加凸榫设计；（3）底板地基承载力验算，确认底板尺寸是否满足要求；（4）墙身结构设计。立臂墙踵板凸榫墙趾板悬臂式挡土墙设计包括四个环节：悬臂式挡土墙设计流程悬臂式挡土墙的设计悬臂式挡土墙的构造1.墙身内侧（即墙背）宜做成竖直面，外侧（即墙面）可做成1:0.02～1:0.05的斜坡，具体坡度值将根据立臂的强度和刚度要求确定。当挡土墙墙高不大时，立臂可做成等厚度。墙顶宽度不应小于20cm。当墙较高时，宜在立臂下部将截面加宽。悬臂式挡土墙的设计悬臂式挡土墙的构造2.底板•一般水平设置。通常变厚度，底面水平，顶面则自与立臂连接处向两侧倾斜。当墙身受抗滑稳定控制时，多采用凸榫基础。•墙踵板长度由墙身抗滑稳定验算确定，并具有一定的刚度。靠近立臂处厚度一般取为墙高的1/12～1/10，且不应小于30cm。•墙趾板的长度应根据全墙的倾覆稳定、基底应力（即地基承载力）和偏心距等条件来确定，其厚度与墙踵板相同。通常底板的宽度由墙的整体稳定性决定，一般可取墙高的0.6～0.8倍。悬臂式挡土墙的设计悬臂式挡土墙的构造3.凸榫•为提高挡土墙抗滑稳定的能力，底板可设置凸榫，厚度除了满足混凝土的直剪和抗弯的要求以外，为了便于施工，还不应小于30cm。悬臂式挡土墙的设计悬臂式挡土墙的构造4.其他•伸缩缝的间距不应大于20m。•沉降缝、泄水孔的设置应符合重力式挡土墙的相关要求。•墙身混凝土强度等级不宜低于C30，受力钢筋直径不应小于12mm。墙后填土应在墙身混凝土强度达到设计强度的70%时方可进行。悬臂式挡土墙设计（1）悬臂式挡土墙上的土压力计算h0H(b)qABDCWCh0H(a)qABD=2021(1)2asahEHKH20tan(45)2aK（2）墙身截面尺寸的拟定墙顶宽可选用200mm。墙背取竖直面，墙面取1:(0.02～0.05)的倾斜面，因而定出立臂的截面尺寸。库仑理论：直线AB看作假想樯背，土体与假想樯背的摩擦角δ取土体的内摩擦角φ，Ρ为假想樯背的倾角。计算ΣG时要计入樯背与假想樯背之间ΔABD的土体自重。郎金理论：以过墙踵端点的竖直线段BC为假想樯背进行计算。底板在与立臂相接处厚度不小于(1/12～1/10)H，而墙趾板与墙踵板端部厚度不小于300mm；其宽度B可近似取(0.6～0.8)H，当遇到地下水位高或软弱地基时，B值应适当增大。1)墙踵板长度（抗滑移稳定）墙踵板长度的确定应以满足墙体抗滑稳定性的需要为原则，即：1.3saxGKE当有凸榫时0.1xcEGKb1:0B1B2B3Bh0hH1H(b)bB1B2B3Bh0hH1H(c)b1:0B1B2B3Bh0hH1H(a)q（3）墙体内力计算1)立臂的内力2)墙踵板的内力BBBBHhBQxxzykyxx222131212122BBBBHhBMxxyykyxx21312121222363)墙趾板的内力计算墙趾板也按以立臂底端为固定端的悬臂梁计算。BBhhhBQxppkxx22113BBhhhBMxppkxx2112336悬臂式挡土墙的设计•均按受弯构件进行•墙身纵筋按计算确定，可根据弯矩大小分几次切断墙身钢筋混凝土配筋设计LaLaHAg①立板配筋设计立臂受力钢筋沿内侧竖直放置，一般钢筋直径不小于12ram，底部钢筋问距一般采用100~150mm。因立臂承受弯矩越向上越小，可根据材料图将钢筋切断。当墙身立臂较高时，可将钢筋分别在不同高度分两次切断，仅将1/4～1/3受力钢筋延伸到板顶。顶端受力钢筋间距不应大于500mm。在水平方向也应配置不小于φ6的分布钢筋，小于立臂底部受力钢筋的1％。...
