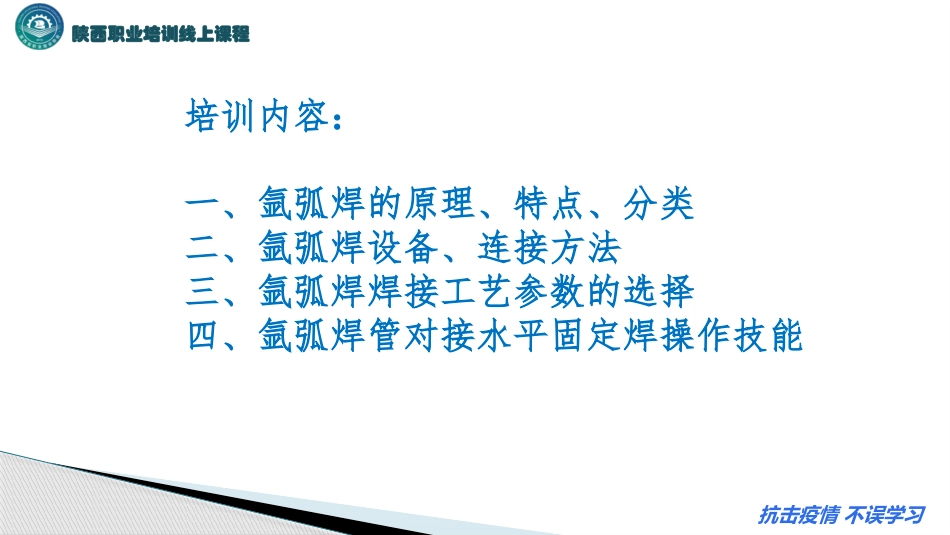

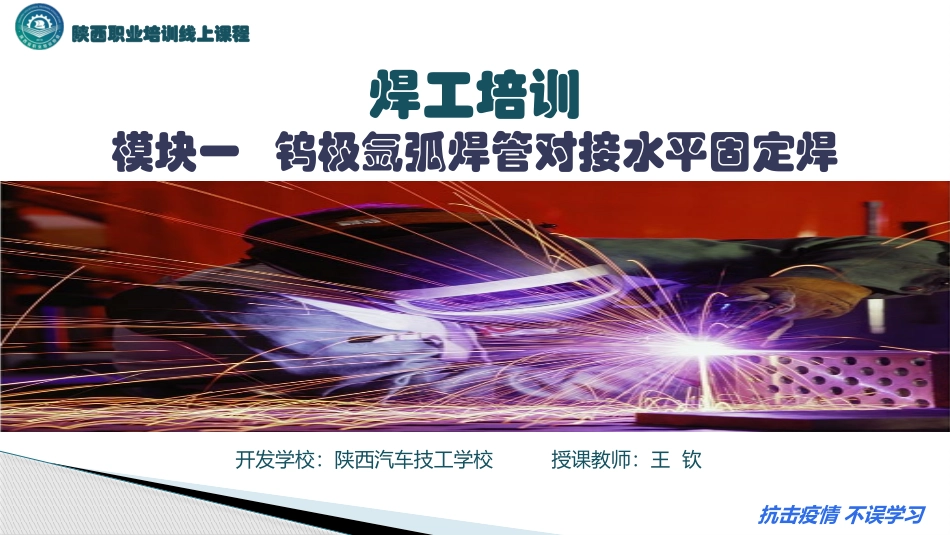

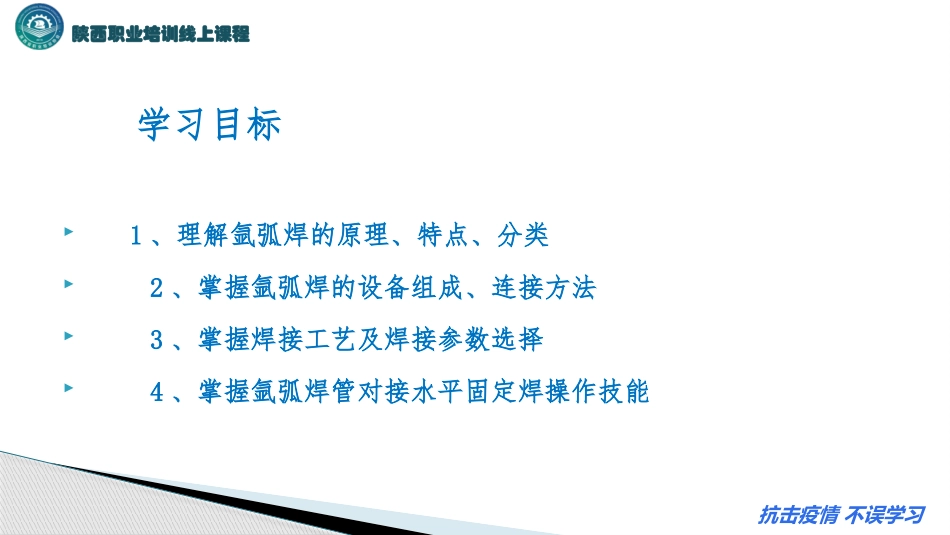

抗击疫情不误学习陕西职业培训线上课程焊工培训模块一钨极氩弧焊管对接水平固定焊开发学校：陕西汽车技工学校授课教师：王钦抗击疫情不误学习陕西职业培训线上课程培训内容：一、氩弧焊的原理、特点、分类二、氩弧焊设备、连接方法三、氩弧焊焊接工艺参数的选择四、氩弧焊管对接水平固定焊操作技能抗击疫情不误学习陕西职业培训线上课程1、理解氩弧焊的原理、特点、分类2、掌握氩弧焊的设备组成、连接方法3、掌握焊接工艺及焊接参数选择4、掌握氩弧焊管对接水平固定焊操作技能学习目标抗击疫情不误学习陕西职业培训线上课程1、氩弧焊的原理氩弧焊是使用氩气作为保护气体的一种气体保护电弧焊方法。焊接时，先从喷嘴中喷出Ar气，使焊接区内形成严密的气体保护层，隔离空气再将电极与焊件接触产生电弧热量→使之熔化焊丝和母材→形成熔池→凝固结晶成焊缝。一、氩弧焊的原理、特点和分类抗击疫情不误学习陕西职业培训线上课程2、氩弧焊的特点优点：1）焊接变形小2）焊缝质量高3）可焊的材料范围广4）操作技术易于掌握，易于实现自动化5）焊接过程是明弧，易于观察电弧、熔池6）能够进行全位置焊接抗击疫情不误学习陕西职业培训线上课程缺点：1）焊接速度低，熔敷率小2）氩气价格昂贵，焊接生产成本高3）焊接时需要采取必要的防风措施4）氩气电离势高，引弧困难抗击疫情不误学习陕西职业培训线上课程3、氩弧焊的分类抗击疫情不误学习陕西职业培训线上课程钨极氩弧焊的设备包括焊机、焊枪、供气系统、冷却系统、控制系统等部分组成，如图所示。二、钨极氩弧焊设备抗击疫情不误学习陕西职业培训线上课程1、焊机焊机包括焊接电源及高频振荡器、脉冲稳弧器、消除直流分量装置等控制装置，若采用焊条电弧焊的电源，则应配用单独的控制箱。抗击疫情不误学习陕西职业培训线上课程2、焊枪钨极氩弧焊焊枪的作用是夹持电极、导电和输送氩气流。焊枪一般由枪体、喷嘴、电极夹头、电极帽、手柄和控制开关等组成。抗击疫情不误学习陕西职业培训线上课程3、供气系统钨极氩弧焊的供气系统由氩气瓶、减压器、流量计和电磁阀组成。抗击疫情不误学习陕西职业培训线上课程4、冷却系统一般选用的最大焊接电流在150A以上焊接时，必须通水冷却焊枪和电极。冷却水接通并有一定压力后，才能启动焊接设备，通常在钨极氩弧焊设备中用水压开关或手动来控制水流量。抗击疫情不误学习陕西职业培训线上课程5、控制系统钨极氩弧焊的控制系统使通过控制线路，对供气、供电、引弧与稳弧等各个阶段的动作实现控制。抗击疫情不误学习陕西职业培训线上课程1、焊前清理钨极氩弧焊时，必须对被焊材料的坡口、坡口附近20mm范围内进行清理，去除金属表面的氧化膜和油污等杂质，以确保焊缝的质量。焊前清理的常用方法有：机械清理、化学清理和化学机械联合清理法。三、钨极氩弧焊工艺参数抗击疫情不误学习陕西职业培训线上课程1）机械清理法机械清理法这种方法比较简便，而且效果较好，适用于大尺寸、焊接周期长的焊件。通常使用直径细小的钢丝刷等工具进行打磨，也可用刮刀铲去表面氧化膜，直至露出金属光泽。抗击疫情不误学习陕西职业培训线上课程2）化学清理法化学清理法是指依靠化学反应去除焊丝或工件表面氧化膜的方法，对于填充焊丝及小尺寸焊件，多采用化学清理法。这种方法与机械清理法相比，具有清理效率高、质量稳定均匀、保持时间长等特点。抗击疫情不误学习陕西职业培训线上课程3）化学—机械清理法清理时先用化学清理法，焊前再对焊接部位进行机械清理。这种联合清理的方法适用于质量要求高的焊件。抗击疫情不误学习陕西职业培训线上课程2、焊接参数的选择钨极氩弧焊的焊接参数主要有：电源种类和极性、钨极直径、焊接电流、电弧电压、氩气流量、焊接速度和喷嘴直径等。正确地选择焊接参数是获得优质焊接接头的重要保证。抗击疫情不误学习陕西职业培训线上课程（1）电源种类和极性钨极氩弧焊可以使用直流电源，也可以使用交流电源。电源种类和极性可根据焊件材质进行选择。抗击疫情不误学习陕西职业培训线上课程（2）钨极直径及端部形状...
