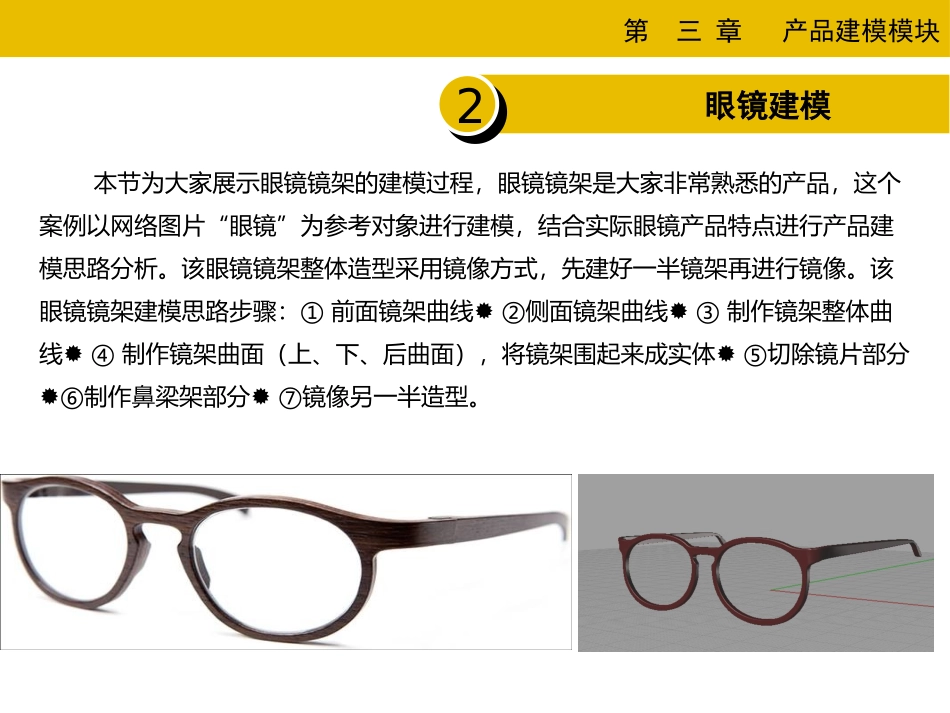

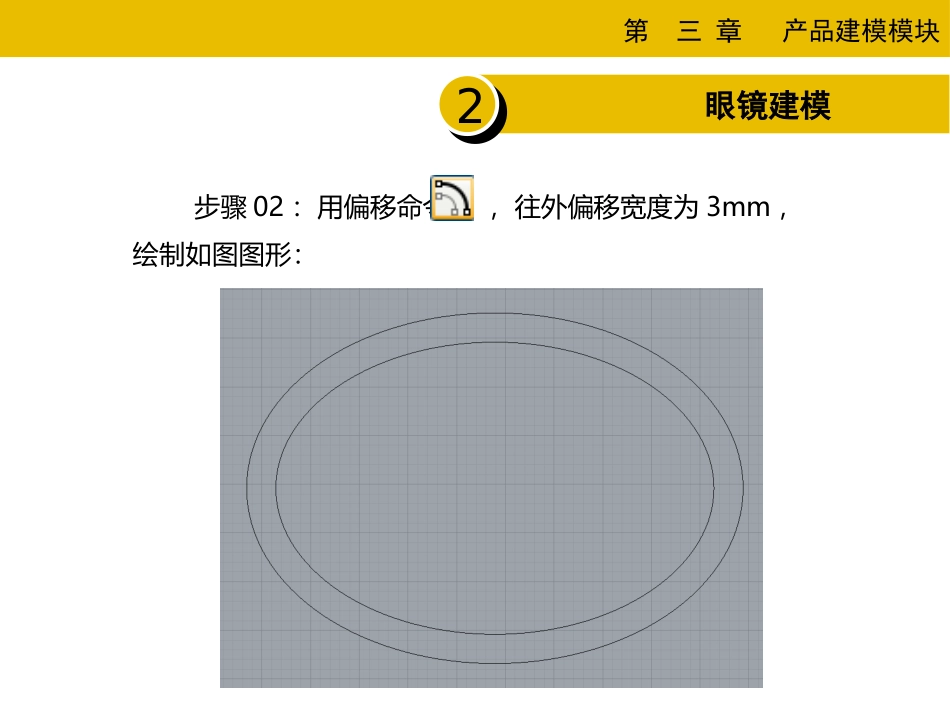

本节为大家展示眼镜镜架的建模过程，眼镜镜架是大家非常熟悉的产品，这个案例以网络图片“眼镜”为参考对象进行建模，结合实际眼镜产品特点进行产品建模思路分析。该眼镜镜架整体造型采用镜像方式，先建好一半镜架再进行镜像。该眼镜镜架建模思路步骤：①前面镜架曲线②侧面镜架曲线③制作镜架整体曲线④制作镜架曲面（上、下、后曲面），将镜架围起来成实体⑤切除镜片部分⑥制作鼻梁架部分⑦镜像另一半造型。第三章产品建模模块眼镜建模22一、绘制前面镜架曲线步骤01：根据图片中眼镜的特征，建议在草稿纸上大致绘制眼镜的三视图。回到犀牛视图，在front视图，先绘制眼镜镜片的轮廓框架，用椭圆工具“长短轴”绘制眼镜镜片的图形，如图所示。第三章产品建模模块眼镜建模22第三章产品建模模块眼镜建模22步骤02：用偏移命令，往外偏移宽度为3mm，绘制如图图形：第三章产品建模模块眼镜建模22步骤03：把“平面模式”打开，注意现在绘制的曲线要在一个平面上。注意蓝色圈内的点要对齐。第三章产品建模模块眼镜建模22二、绘制侧面镜架曲线切换到right视图，打开“端点”捕捉点（蓝色圈内），捕捉点端点之后，记得要把捕捉关掉，不然影响操作。绘制侧面镜架如图曲线。第三章产品建模模块眼镜建模22二、绘制侧面镜架曲线切换到right视图，绘制侧面镜架如图曲线。眼镜架长度可以参考两个镜片之间长度+鼻梁架长度（120mm）。第三章产品建模模块眼镜建模22二、绘制侧面镜架曲线切换到right视图，绘制侧面镜架如图曲线。侧面镜架曲线绘制注意在水平方面添加3-4个控制点（蓝色圈内），提高后续倒圆角成功率。第三章产品建模模块眼镜建模22步骤01：倒圆角，选择①和②线，③和④线，圆角半径为3mm。三、制作镜架整体曲线①②③④第三章产品建模模块眼镜建模22步骤02：打断外圈圆弧线条，外圈圆形被打断成4段。三、制作镜架整体曲线第三章产品建模模块眼镜建模22步骤03：打断四条水平线。步骤04：删掉多余的线条三、制作镜架整体曲线第三章产品建模模块眼镜建模22步骤05：倒圆角，选择①和②线倒圆角，圆角半径为15mm。三、制作镜架整体曲线①②③④第三章产品建模模块眼镜建模22步骤06：在③和④线做交点处画一个半径为3.5mm的圆，分割线条成如图形状，然后将③和④线混接起来，选择正切混接。三、制作镜架整体曲线③④第三章产品建模模块眼镜建模22步骤07：对⑤和⑥线倒圆角，圆角半径为5mm；⑦和⑧线倒圆角，圆角半径为3mm。三、制作镜架整体曲线⑤⑥⑦⑧第三章产品建模模块眼镜建模22步骤08：组合A线条，切换到top视图偏移曲线，距离为2，得到B线条。ABA第三章产品建模模块眼镜建模22步骤08：组合C线条，切换到top视图偏移曲线，距离为2，得到D线条；炸开线条，删掉错误线条，混接相关线条。CD第三章产品建模模块眼镜建模22镜架造型4条曲线如图。BACD第三章产品建模模块眼镜建模22拓展知识：因现在偏移后的两条曲线圆角已经没有了，需要重新人为设置圆角，在这里我们手动连接圆角。步骤01：先确定圆角的大小位置，用点表示，打开“最近点”捕捉。第三章产品建模模块眼镜建模22步骤02：往下拉画垂直线。第三章产品建模模块眼镜建模22步骤03：修剪曲线，中间两条曲线断开，有一定的距离。第三章产品建模模块眼镜建模22步骤04：使用混接曲线命令，将中间两条曲线断开部分光滑连接起来。第三章产品建模模块眼镜建模22四、制作镜架曲面步骤01：绘制如图的截面结构线，把“最近点”，“垂直点”捕捉打开，在转折处和中点处添加结构线。。第三章产品建模模块眼镜建模22步骤02：用networks命令绘制如图曲面，依次选中曲线。第三章产品建模模块眼镜建模22步骤03：同样的原理（添加结构线，用网格命令）制作眼镜镜架背面的曲面。第三章产品建模模块眼镜建模22步骤04：绘制眼镜镜架上、下曲面。绘制如图结构线曲线（黄线）第三章产品建模模块眼镜建模22步骤05：用网格命令绘制曲面步骤06：同样原理（添加结构线，用网格命令）绘制眼镜下面的曲面。第三章产品建模模块眼镜建模22步骤07：到此眼镜镜架的大的曲面已经完成，组合四个曲面。第三章产品建模模块眼镜建模22五、切割出镜片部分。步...
