虹吸雨排水施工方案

虹吸雨排水施工方案_第1页
1/20
虹吸雨排水施工方案_第2页
2/20
虹吸雨排水施工方案_第3页
3/20

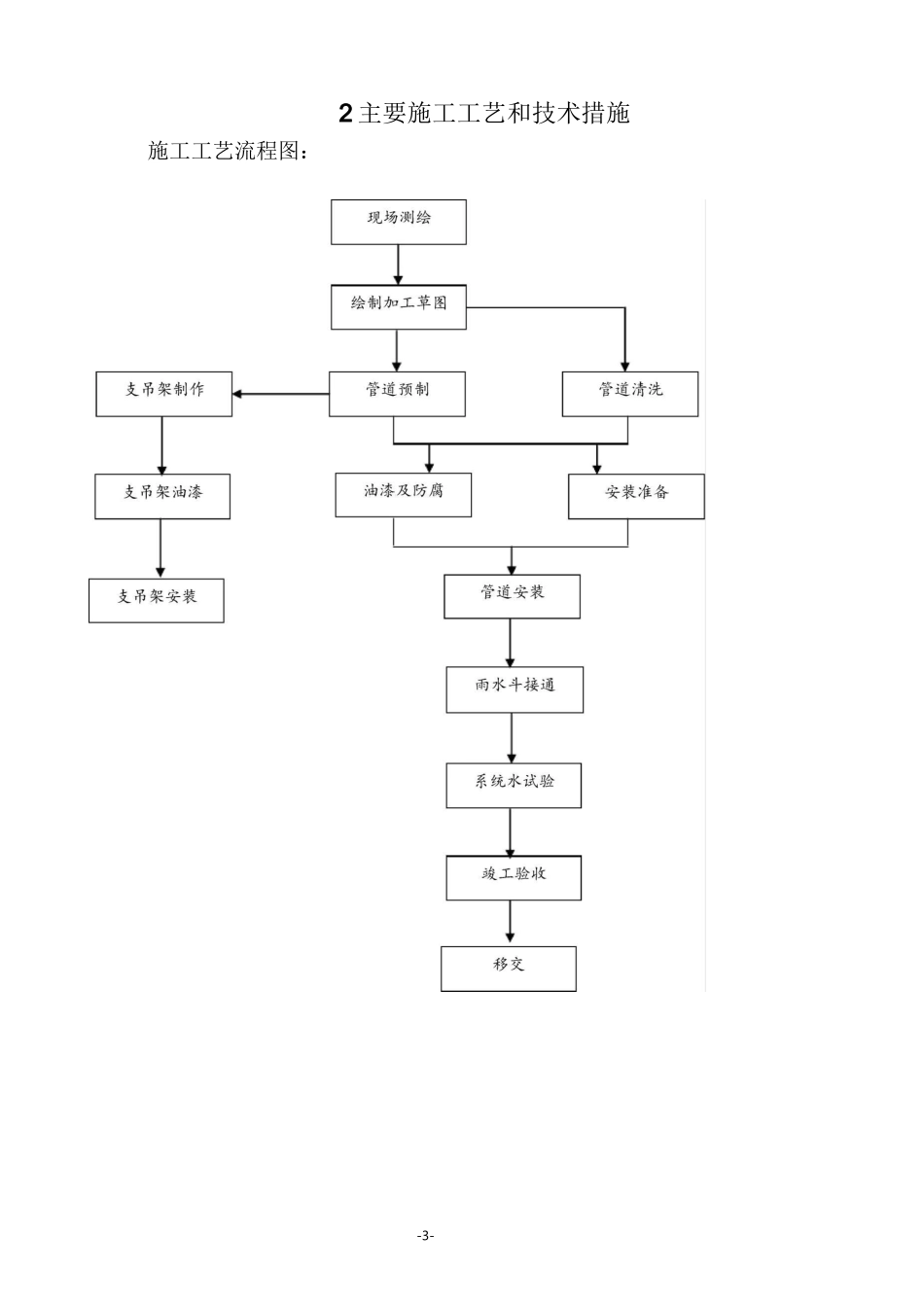

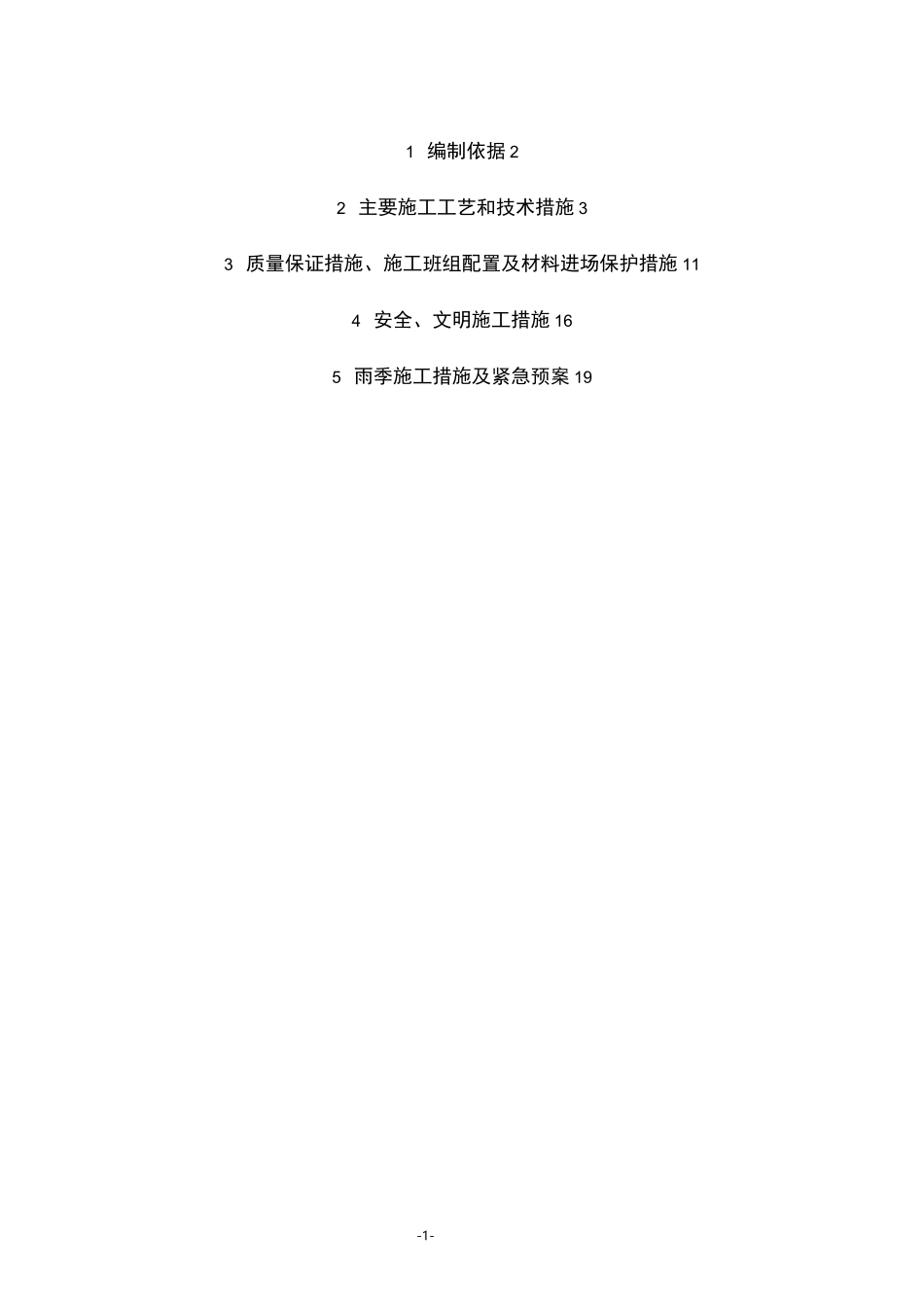

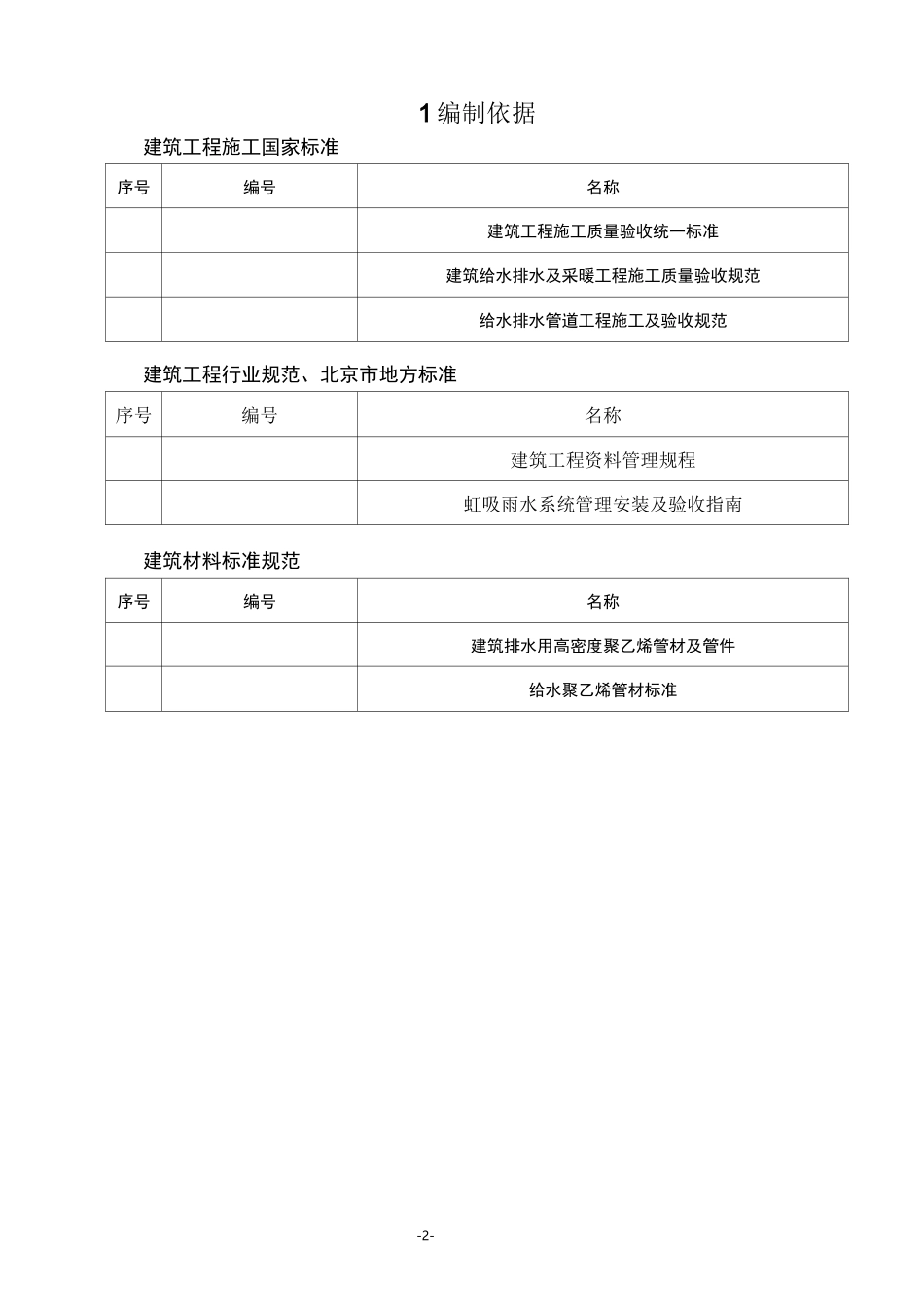

-1-1 编制依据 22 主要施工工艺和技术措施 33 质量保证措施、施工班组配置及材料进场保护措施 114 安全、文明施工措施 165 雨季施工措施及紧急预案 19-2-1 编制依据建筑工程施工国家标准序号编号名称建筑工程施工质量验收统一标准建筑给水排水及采暖工程施工质量验收规范给水排水管道工程施工及验收规范建筑工程行业规范、北京市地方标准序号编号名称建筑工程资料管理规程虹吸雨水系统管理安装及验收指南建筑材料标准规范序号编号名称建筑排水用高密度聚乙烯管材及管件给水聚乙烯管材标准-3-2 主要施工工艺和技术措施施工工艺流程图:-4-材料、设备要求各种管材、角钢、槽钢及各种配件在进场后认真检查,必须符合国家标准,有质量技术要求并有产品合格证。孔洞及预埋铁件凡属预制墙板楼板需要剔孔洞,必须在装修或抹灰前剔凿,其直径与管外径的间隙不得超过,遇有剔混凝土空心楼板肋或断钢筋,必须先征得有关部门的同意及采取相应补救措施后,方可剔凿。竖井剔凿时应先与结构工程师确认后再进行剔凿。剔凿过程中应注意隔墙保护,并严禁夜间施工。系统安装雨水斗的安装雨水斗在不锈钢天沟的安装)在钢天沟上测量定位、开孔;)底盘采用焊接方式安装,如下图:铝合金空气挡板雨水斗在不锈钢天沟安装示意)安装空气挡板金属天沟铝合金空气挡板底EPDM 密封圈-5-压环备注:空气挡板的安装是在系统验收后,由虹吸设计技术中心对该系统进行功能确认后安装。土建施工时在天面雨水斗安装位置留孔(留 e 孑 L),安装时将不锈钢底盘平放在孔的正上方(确保底盘与面板顶面标高一致),同时封堵尾管与孔之间的空隙。在混凝土封堵完成后,土建方制作防水,同时保证防水层施工不要超过规定的ALUM.ALLOYLEAFGUARDWITHAIR 日 UFFLE-6-界限(见下图)。防水卷材模板夹圈安装:在防水施工后找平施工前,安装夹圈。如下图螺模兀;防水卷弋■■找平:WATERPROOFINGMEMBRANETOARCH'SnFTAII防水层防水层截止位置ROOFSLABTOENGR'SDETAIL钢筋混凝土板(EYOTHFRS)CLAMPINGPNG\MA 丁匚口口 P 门门 F 卜 1 门WATERPROOFINGMEMBRANE防 水层夹TOARCH'SDETAIL(BYOTHERS)截止位 A圈 —防水-置层钢筋混凝土板5SBASEFB|T0ENGR'SDETAIL(EYOTHERS]-7-SCREEDINGSTOPHERER.C.ROOFSLABA钢筋混凝土板防水层-8-€EI:D归水泥沙浆RENE—HEATINSULATIONBOARDTOARCHFSDETAIL(BYOTHERS)—WATERPROOFINGMEMBRANETOARCH13DETAIL(BYOTHERS;!安装空气挡板:在屋面工程结束...
