试验5、干燥试验讲解

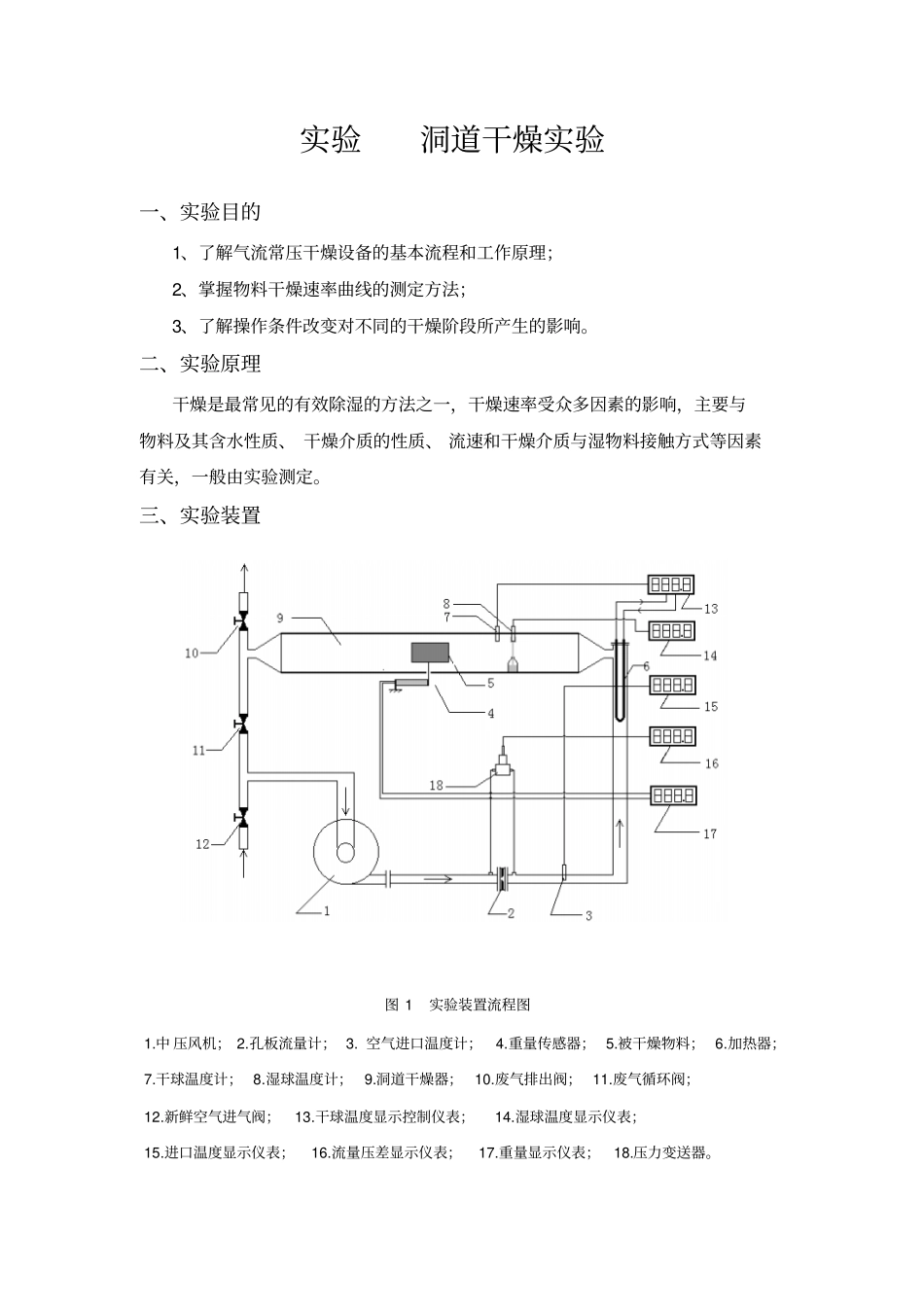

实验洞道干燥实验一、实验目的1、了解气流常压干燥设备的基本流程和工作原理；2、掌握物料干燥速率曲线的测定方法；3、了解操作条件改变对不同的干燥阶段所产生的影响。二、实验原理干燥是最常见的有效除湿的方法之一，干燥速率受众多因素的影响，主要与物料及其含水性质、 干燥介质的性质、 流速和干燥介质与湿物料接触方式等因素有关，一般由实验测定。三、实验装置图 1 实验装置流程图1.中 压风机； 2.孔板流量计； 3. 空气进口温度计；4.重量传感器； 5.被干燥物料； 6.加热器；7.干球温度计； 8.湿球温度计； 9.洞道干燥器； 10.废气排出阀； 11.废气循环阀；12.新鲜空气进气阀；13.干球温度显示控制仪表；14.湿球温度显示仪表；15.进口温度显示仪表；16.流量压差显示仪表；17.重量显示仪表；18.压力变送器。四、 实验步骤( 一) 实验前的准备工作 1. 将被干燥物料试样进行充分的浸泡。 2. 向湿球温度湿度计的附加蓄水池内，补充适量的水， 使池内水面上升至适当位置。 3. 将被干燥物料的空支架安装在洞道内。 4. 调节新空气入口阀到全开的位置。( 二) 装置的实验操作方法 1. 按下电源开关的绿色按键，在按风机开关按钮，开动风机。2. 调节三个蝶阀到适当的位置，将空气流量调至所需读数。 3. 在温度显示控制仪表上，利用( ＜, ＞, ︿) 键调节实验所需温度值， sv 窗口显示，此时 pv 窗口所显示的即为干燥器的干球温度值，按下加热开关，让电热器通电。4. 干燥器的流量和干球温度恒定达5 分钟之后，即可开始实验。此时，读取数字显示仪的读数作为试样支撑架的重量(GD) 。 5. 将被干燥物料试样从水盆内取出， 控去浮挂在其表面上的水份( 使用呢子物料时，最好用力挤去所含的水分，以免干燥时间过长。将支架从干燥器内取出，再将支架插入试样内直至尽头) 。 6. 将支架连同试样放入洞道内， 并安插在其支撑杆上。 注意: 不能用力过大，使传感器受损。7. 立即按下秒表开始计时，并记录显示仪表的显示值。然后每隔一段时间记录数据一次 ( 记录总重量和时间 ) ，直至减少同样时间重量的减少是恒速阶段所用时间的8 倍时，即可结束实验。注意 : 最后若发现时间已过去很长，但减少的重量还达不到所要求的克数，则可立即记录数据。注意：放入物料后不要在点击〈读取操作条件〉，那样会使实验程序进入错误状态，无法正常数据的采集和处理。五、实验数据记录与处理表一：洞道干燥实验原始数...
