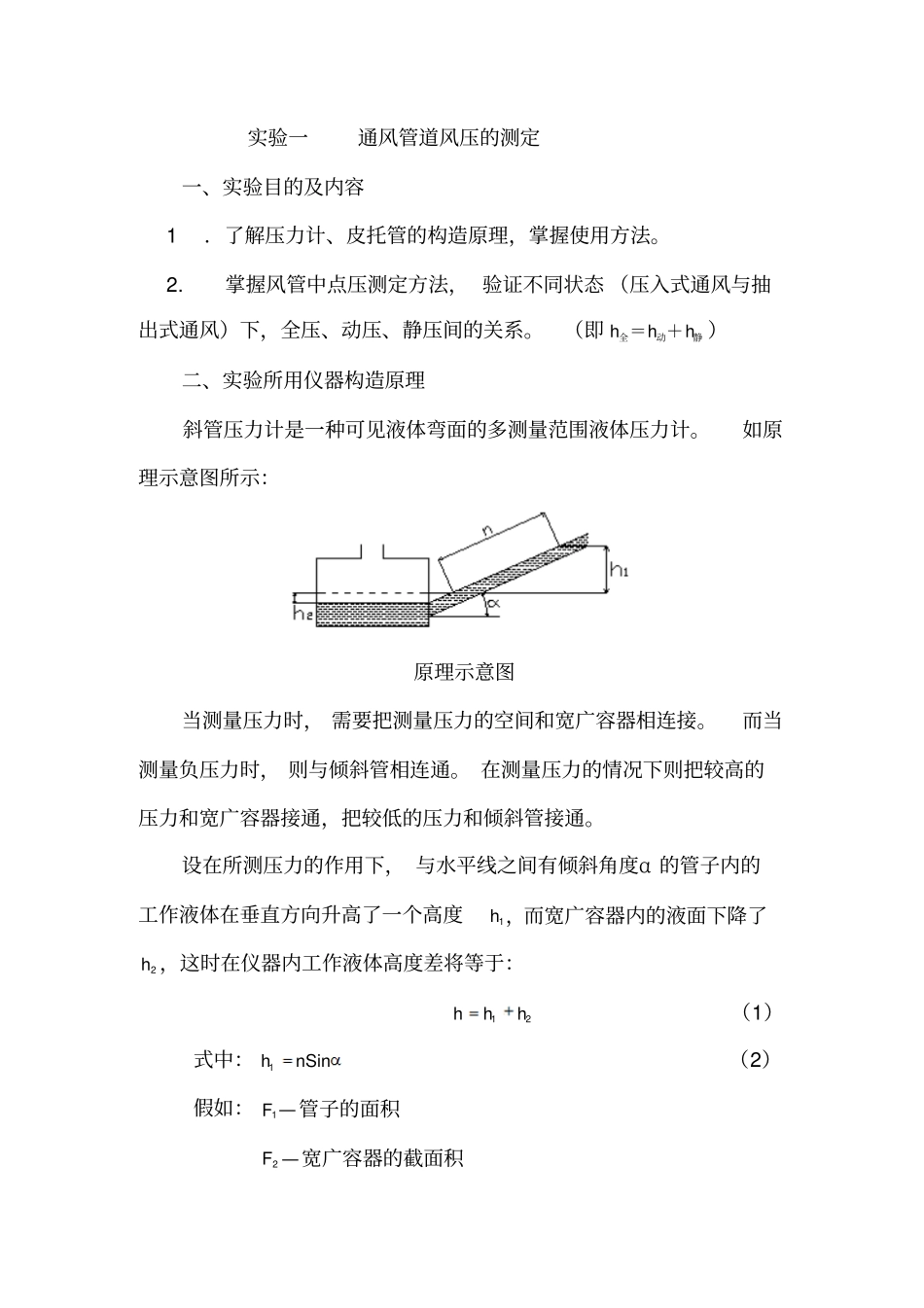

实验一通风管道风压的测定一、实验目的及内容 1．了解压力计、皮托管的构造原理，掌握使用方法。 2. 掌握风管中点压测定方法， 验证不同状态 （压入式通风与抽出式通风）下，全压、动压、静压间的关系。（即静动全＋＝hhh）二、实验所用仪器构造原理斜管压力计是一种可见液体弯面的多测量范围液体压力计。如原理示意图所示：原理示意图当测量压力时， 需要把测量压力的空间和宽广容器相连接。而当测量负压力时， 则与倾斜管相连通。 在测量压力的情况下则把较高的压力和宽广容器接通，把较低的压力和倾斜管接通。设在所测压力的作用下， 与水平线之间有倾斜角度α 的管子内的工作液体在垂直方向升高了一个高度1h ，而宽广容器内的液面下降了2h ，这时在仪器内工作液体高度差将等于：21hhh（1）式中：nSinh1（2）假如：1F —管子的面积2F —宽广容器的截面积那么有221hFnF（3）也就是在倾斜管内所增加的液体体积1nF ，等于宽广容器内所减少的液体体积22hF。把式（ 2）和式（ 3）所得的1h 和2h 的数值代入式（ 1）中可得到：)(21FFSinanh或)(21FFSindnhP式中： P—所测水柱高度（毫米） n—倾斜管上的读数（毫米）—工作液体的比重（克 /3cm ），酒精 0.8 克/3cm三、实验方法及仪器1. 试验方法：采用皮托管压差计法。每组试验设备可同时容纳两组， 每组 5 人，每套装置两侧各一组，每组使用抽出段、压入段测点各一个。2．每组仪器：YYT— 200B型斜管压力计 1台皮托管（ 4mm） 2支胶皮管 4支钢卷尺 1把3. 实验步骤：（1）将皮托管传压置于中心点处，管头迎着风流方向。（2）将仪器控制阀门置于“校正”位置后，调平仪器底盘。（将底盘上的水准泡调至圆环中央）（3）根据测定压力值大小，选定仪器倾斜系数。（选定时要有足够余量，以免酒精溢出）（4）旋动零位调节装置，调节斜管中酒精液面，使之刚好与零刻度相切。（5）按所测压力，用胶管连接仪器端口和皮托管相应端。（6）开动风机读取相应压力值。（7）测定上述压力后，将仪器控制开关置于校正位置后，更换胶管连接法，按上述方法测其余压力。四、实验报告内容1. 绘出不同通风方式时，测定风管中心点风流的静压、动压、全压所用的仪器连接示意图及斜管压力计水面位置关系（斜管计用U形管表示）。2. 按下表填入测量数据：表 1通风方式全压动压静压风管测点号码仪 器 倾斜系数读数压力仪 器 倾斜系数读数压力仪器倾斜系数读数压力抽出式压入式 3.将实...
