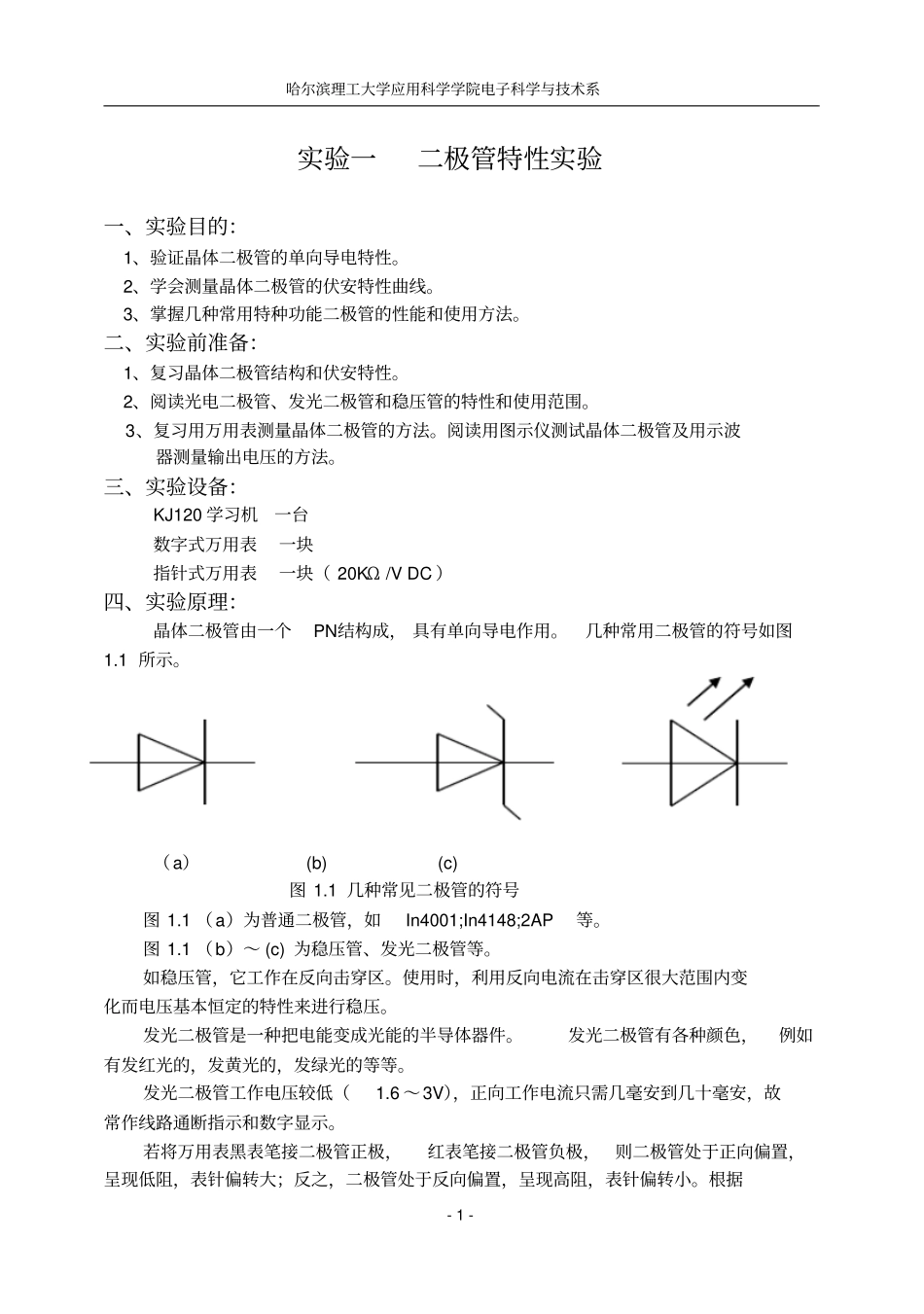

哈尔滨理工大学应用科学学院电子科学与技术系- 1 - 实验一二极管特性实验一、实验目的:1、验证晶体二极管的单向导电特性。2、学会测量晶体二极管的伏安特性曲线。3、掌握几种常用特种功能二极管的性能和使用方法。二、实验前准备:1、复习晶体二极管结构和伏安特性。2、阅读光电二极管、发光二极管和稳压管的特性和使用范围。3、复习用万用表测量晶体二极管的方法。阅读用图示仪测试晶体二极管及用示波器测量输出电压的方法。三、实验设备:KJ120 学习机一台数字式万用表一块指针式万用表一块( 20KΩ /V DC )四、实验原理:晶体二极管由一个PN结构成, 具有单向导电作用。几种常用二极管的符号如图1.1 所示。(a) (b) (c) 图 1.1 几种常见二极管的符号图 1.1 (a)为普通二极管,如In4001;In4148;2AP等。图 1.1 (b)~ (c) 为稳压管、发光二极管等。如稳压管,它工作在反向击穿区。使用时,利用反向电流在击穿区很大范围内变化而电压基本恒定的特性来进行稳压。发光二极管是一种把电能变成光能的半导体器件。发光二极管有各种颜色,例如有发红光的,发黄光的,发绿光的等等。发光二极管工作电压较低(1.6 ~3V),正向工作电流只需几毫安到几十毫安,故常作线路通断指示和数字显示。若将万用表黑表笔接二极管正极,红表笔接二极管负极,则二极管处于正向偏置,呈现低阻,表针偏转大;反之,二极管处于反向偏置,呈现高阻,表针偏转小。根据哈尔滨理工大学应用科学学院电子科学与技术系- 2 - 两次测得的阻值,就可以辨别二极管的极性。注意万用表不同的电阻挡的等效内阻各不相同测得的阻值有差异。一般不宜采用RX10K挡来测二极管,因该挡的电源电压较高(一般为9V),有可能损坏管子.五、实验步骤:1、二极管的一般测试。(1)按实验报告表1.1 要求多用万用表测量二极管(IN4001 、IN4148 、2AP、LED )的正、反向阻值。将数据填入表1-1 中。(2)二极管正向电压测量:调电位器,使I=5mA分别测量五种二极管的正向电压,将数据填入表1-1 中。图 1.2 二极管正反向电压测量电路(a)正向电压测量电路( b)反向电压测量电路2、测量 2AP的伏安特性。(1)测量 2AP 正、反向伏安特性的线路见图1.2(a)、( b)。按图接好线路图1.2测量 2AP 伏安特性的线路。(2)将电位器Rw 中心滑臂旋至地端,接通电源。调节Rw 阻值使输出电压逐渐增大。按实验报告表1-2 要求测量 2AP 或 2CK 的正向伏安特性, ...
