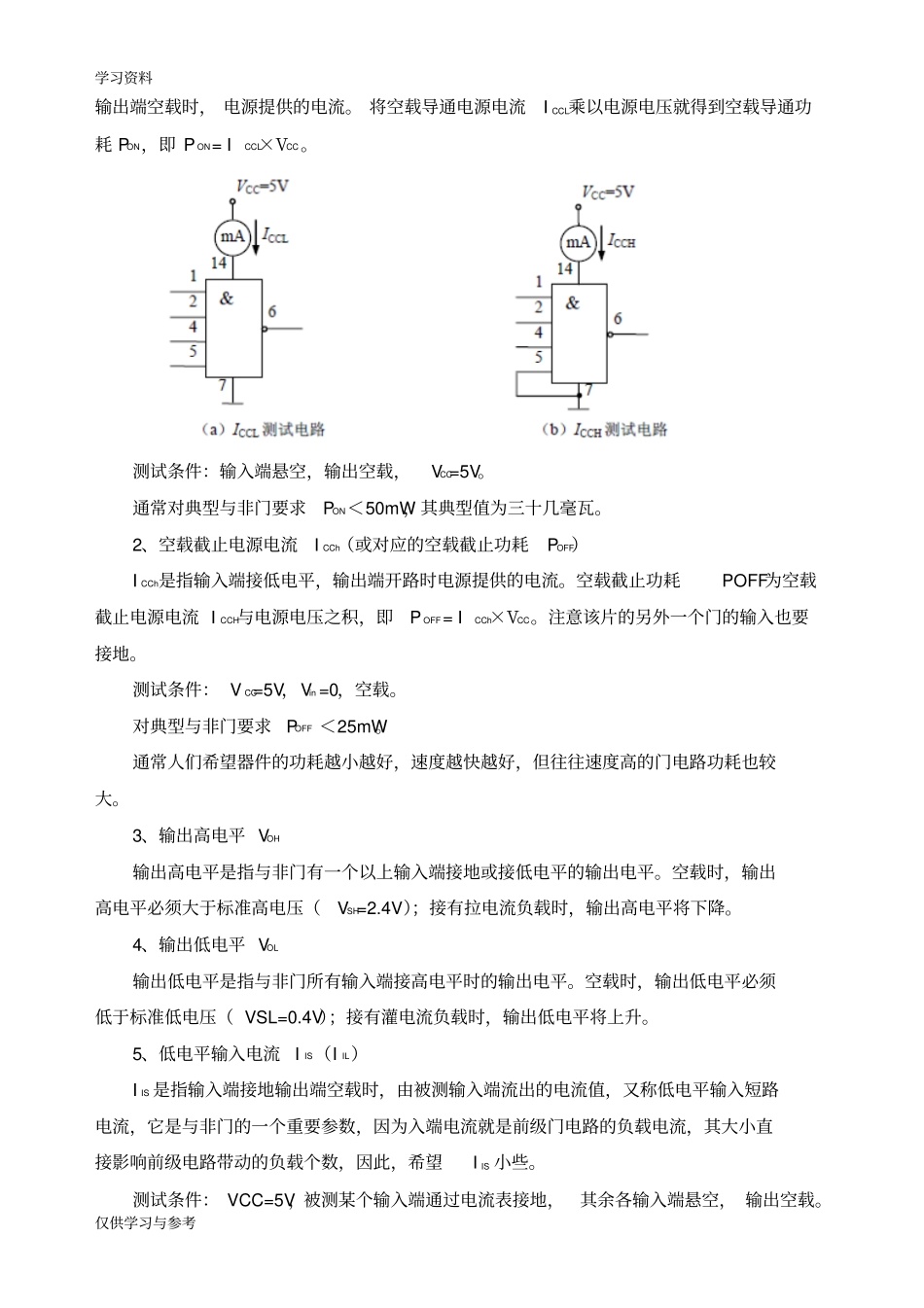

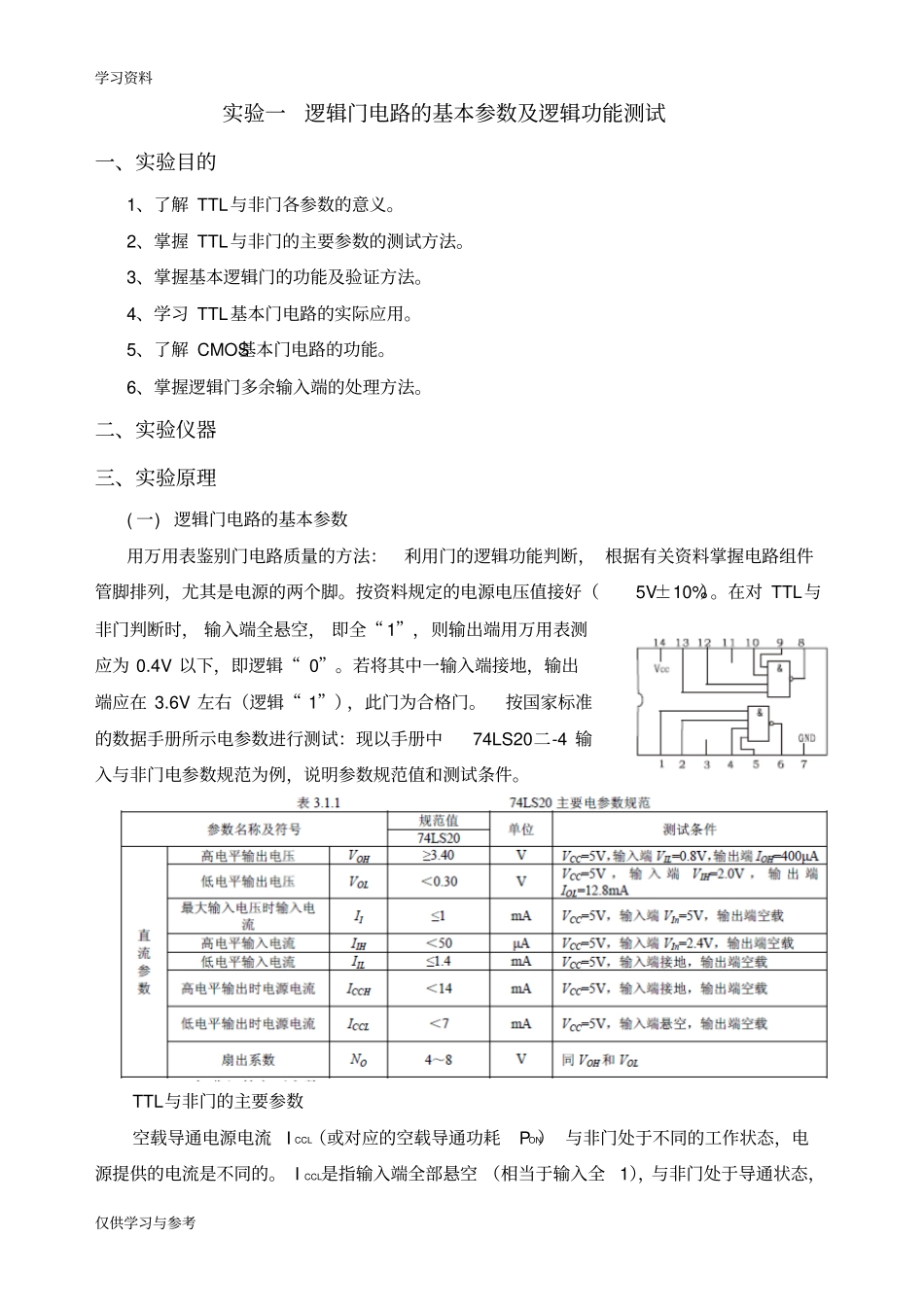

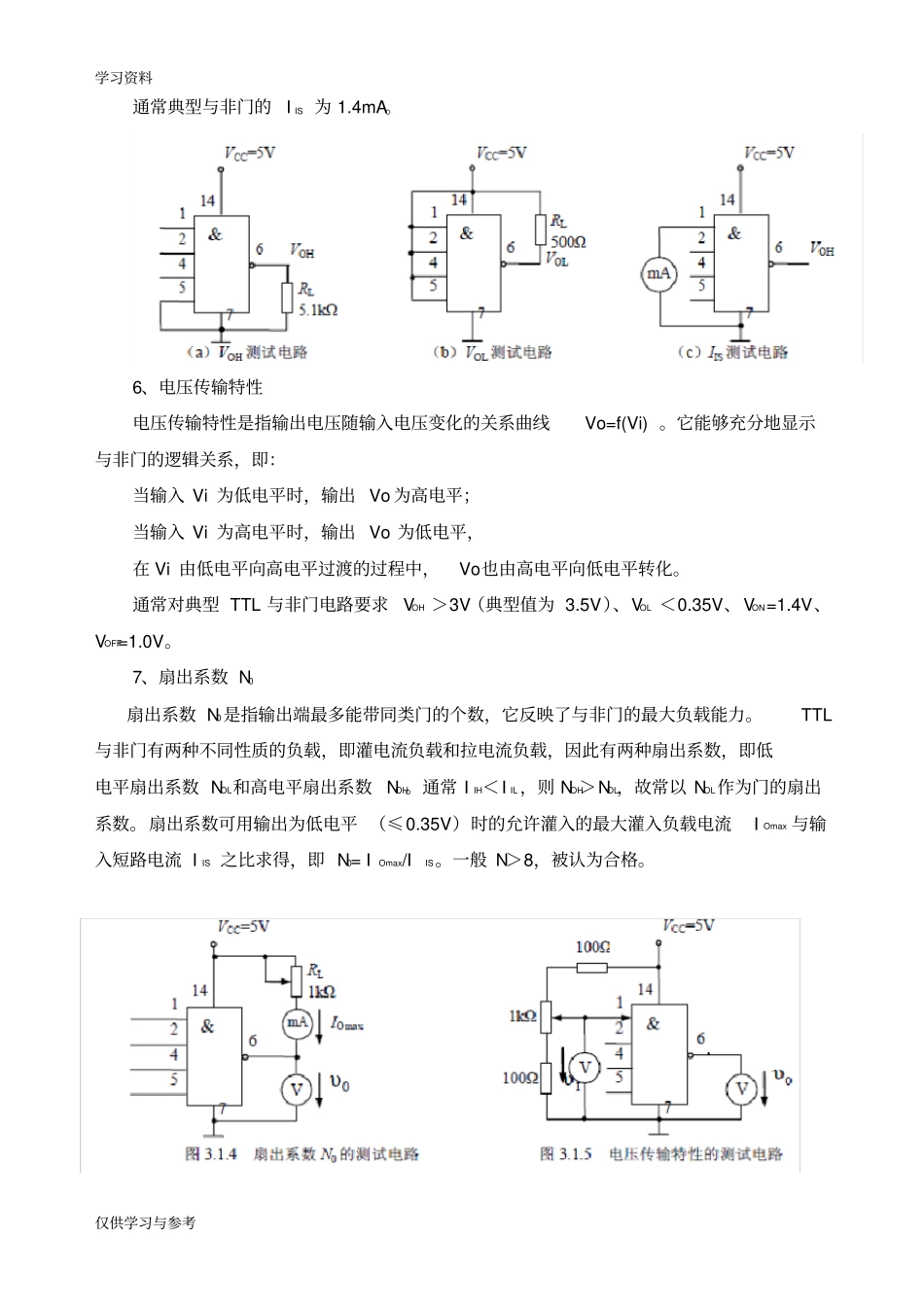

学习资料仅供学习与参考实验一逻辑门电路的基本参数及逻辑功能测试一、实验目的1、了解 TTL与非门各参数的意义。2、掌握 TTL与非门的主要参数的测试方法。3、掌握基本逻辑门的功能及验证方法。4、学习 TTL基本门电路的实际应用。5、了解 CMOS基本门电路的功能。6、掌握逻辑门多余输入端的处理方法。二、实验仪器三、实验原理( 一) 逻辑门电路的基本参数用万用表鉴别门电路质量的方法：利用门的逻辑功能判断， 根据有关资料掌握电路组件管脚排列，尤其是电源的两个脚。按资料规定的电源电压值接好（5V±10%）。在对 TTL与非门判断时， 输入端全悬空， 即全“ 1”，则输出端用万用表测应为 0.4V 以下，即逻辑“ 0”。若将其中一输入端接地，输出端应在 3.6V 左右（逻辑“ 1”），此门为合格门。按国家标准的数据手册所示电参数进行测试：现以手册中74LS20二-4 输入与非门电参数规范为例，说明参数规范值和测试条件。TTL与非门的主要参数空载导通电源电流I CCL（或对应的空载导通功耗PON） 与非门处于不同的工作状态，电源提供的电流是不同的。 I CCL是指输入端全部悬空 （相当于输入全1），与非门处于导通状态，学习资料仅供学习与参考输出端空载时， 电源提供的电流。 将空载导通电源电流I CCL乘以电源电压就得到空载导通功耗 PON ，即 P ON = ICCL×VCC 。测试条件：输入端悬空，输出空载，VCC=5V。通常对典型与非门要求PON ＜50mW，其典型值为三十几毫瓦。2、空载截止电源电流I CCh（或对应的空载截止功耗POFF）I CCh是指输入端接低电平，输出端开路时电源提供的电流。空载截止功耗POFF为空载截止电源电流 I CCH与电源电压之积，即 P OFF = ICCh×VCC 。注意该片的另外一个门的输入也要接地。测试条件： V CC=5V，Vin =0，空载。对典型与非门要求POFF ＜25mW。通常人们希望器件的功耗越小越好，速度越快越好，但往往速度高的门电路功耗也较大。3、输出高电平 VOH输出高电平是指与非门有一个以上输入端接地或接低电平的输出电平。空载时，输出高电平必须大于标准高电压（VSH=2.4V）；接有拉电流负载时，输出高电平将下降。4、输出低电平 VOL输出低电平是指与非门所有输入端接高电平时的输出电平。空载时，输出低电平必须低于标准低电压（ VSL=0.4V）；接有灌电流负载时，输出低电平将上升。5、低电平输入电流I IS（I IL）I IS 是指输入端接地输出端空载时，由被测输入端流出的电流值，又称...
