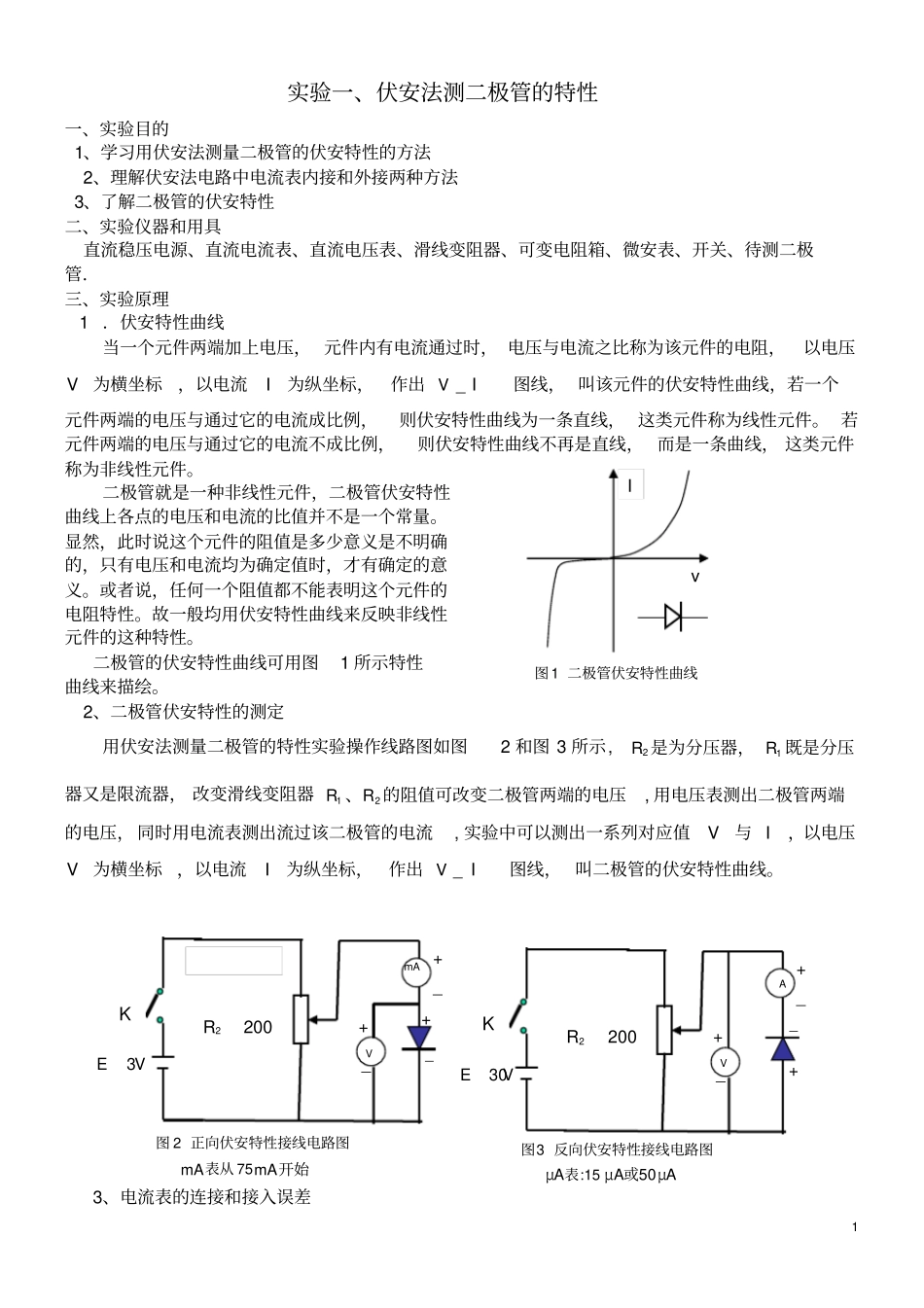

1 实验一、伏安法测二极管的特性一、实验目的1、学习用伏安法测量二极管的伏安特性的方法2、理解伏安法电路中电流表内接和外接两种方法3、了解二极管的伏安特性二、实验仪器和用具直流稳压电源、直流电流表、直流电压表、滑线变阻器、可变电阻箱、微安表、开关、待测二极管.三、实验原理 1 .伏安特性曲线当一个元件两端加上电压, 元件内有电流通过时, 电压与电流之比称为该元件的电阻,以电压V为横坐标,以电流I为纵坐标,作出_VI图线, 叫该元件的伏安特性曲线,若一个元件两端的电压与通过它的电流成比例,则伏安特性曲线为一条直线, 这类元件称为线性元件。 若元件两端的电压与通过它的电流不成比例,则伏安特性曲线不再是直线, 而是一条曲线, 这类元件称为非线性元件。二极管就是一种非线性元件,二极管伏安特性曲线上各点的电压和电流的比值并不是一个常量。显然,此时说这个元件的阻值是多少意义是不明确的,只有电压和电流均为确定值时,才有确定的意义。或者说,任何一个阻值都不能表明这个元件的电阻特性。故一般均用伏安特性曲线来反映非线性元件的这种特性。二极管的伏安特性曲线可用图1 所示特性曲线来描绘。2、二极管伏安特性的测定用伏安法测量二极管的特性实验操作线路图如图2 和图 3 所示, 2R 是为分压器,1R 既是分压器又是限流器, 改变滑线变阻器1R 、2R 的阻值可改变二极管两端的电压, 用电压表测出二极管两端的电压, 同时用电流表测出流过该二极管的电流, 实验中可以测出一系列对应值V与 I,以电压V为横坐标,以电流I为纵坐标,作出_VI图线, 叫二极管的伏安特性曲线。3、电流表的连接和接入误差vI图1 二极管伏安特性曲线2002RKVE3V+ _ mA + _ + _ 图 2 正向伏安特性接线电路图mA表从 75mA开始V+ _ 2002RKVE30图3 反向伏安特性接线电路图μA表:15 μA或50μA+ _ + _ A2 (1)电流表外接图 2 中,电流表测出的是通过二极管和电压表的电流之和,电压表的接入产生了电流的测量误差VI ,即VDIII,因VDII。相对误差DVII/很小。(2)电流表内接图 3 中,电流表测出的是通过二极管的电流,但电压表测出的二极管和电流压表的电压之和,电流表的接入产生了电压的测量误差AV,即ADVVV,因ADVV。相对误差DA VV/很小。所以,若待测对象的电阻小,选电流表外接;若待测对象的电阻大,选电流表内接。故,测二极管的正向伏安特性,DR 小,电流表外接;测二极管的反向伏安特性,...
