试验六多级放大器的频率补偿和反馈

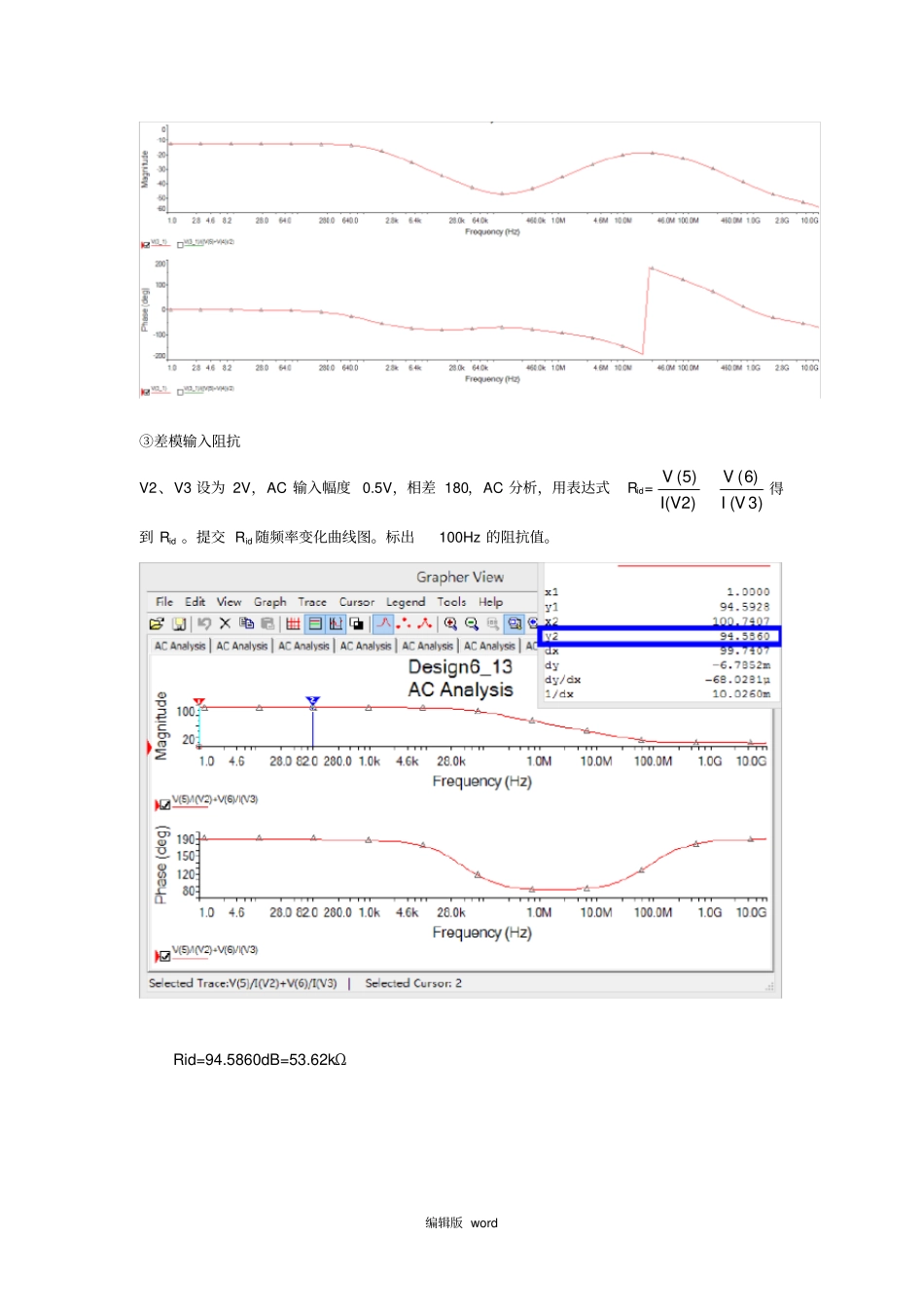

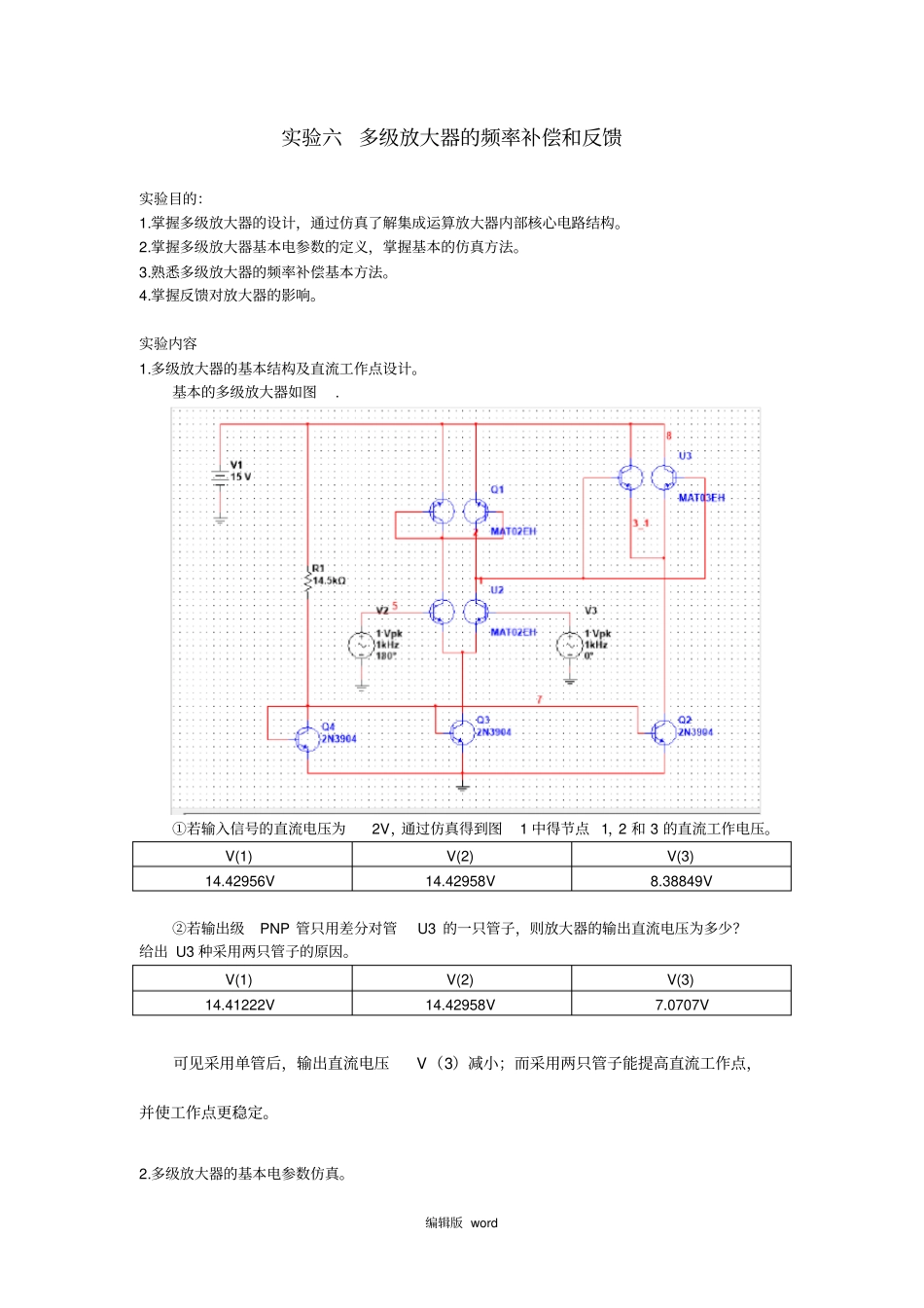

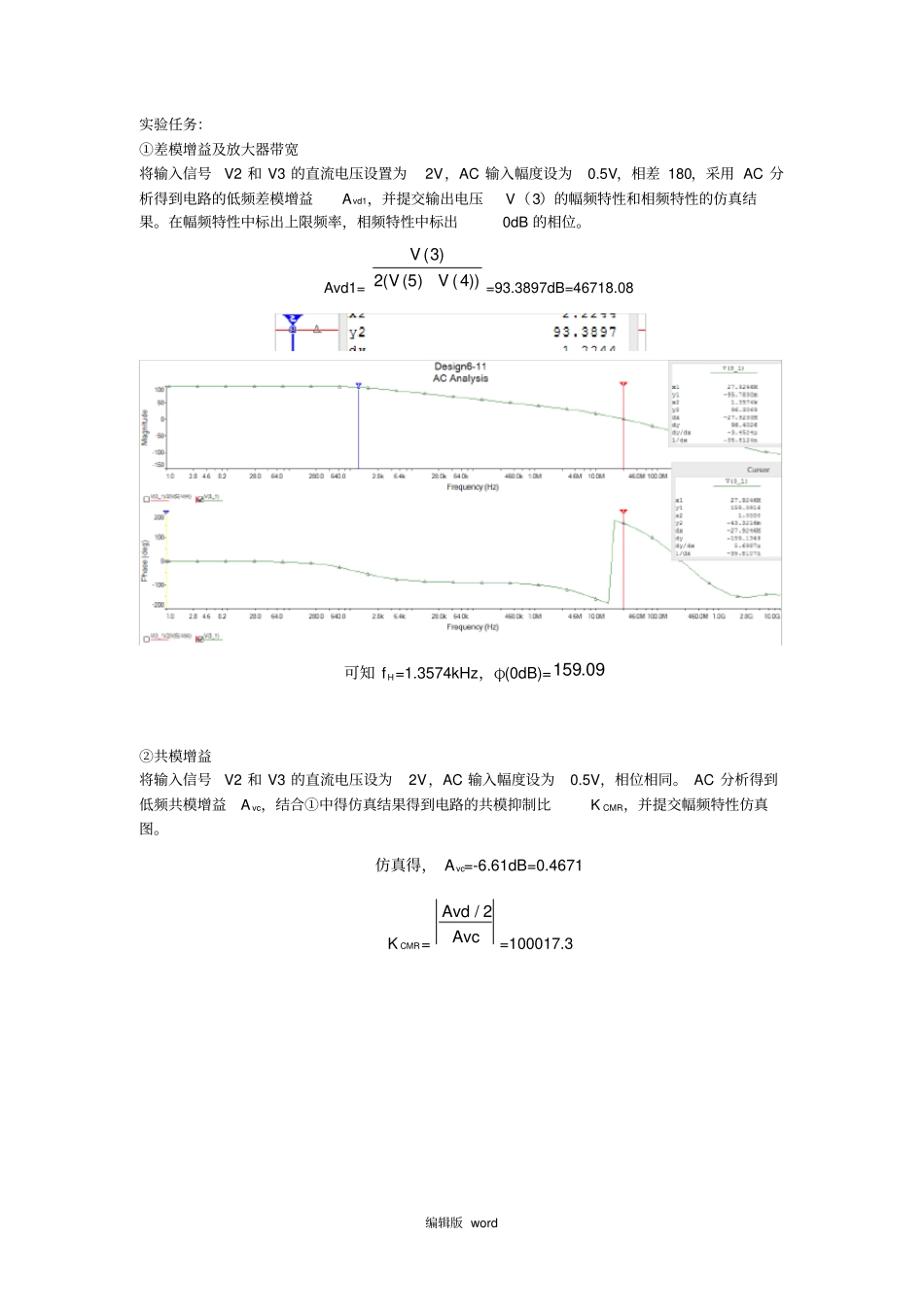

编辑版 word 实验六多级放大器的频率补偿和反馈实验目的：1.掌握多级放大器的设计，通过仿真了解集成运算放大器内部核心电路结构。2.掌握多级放大器基本电参数的定义，掌握基本的仿真方法。3.熟悉多级放大器的频率补偿基本方法。4.掌握反馈对放大器的影响。实验内容1.多级放大器的基本结构及直流工作点设计。基本的多级放大器如图.①若输入信号的直流电压为2V，通过仿真得到图1 中得节点 1，2 和 3 的直流工作电压。V(1) V(2) V(3) 14.42956V 14.42958V 8.38849V ②若输出级PNP 管只用差分对管U3 的一只管子，则放大器的输出直流电压为多少？给出 U3 种采用两只管子的原因。V(1) V(2) V(3) 14.41222V 14.42958V 7.0707V 可见采用单管后，输出直流电压V（3）减小；而采用两只管子能提高直流工作点，并使工作点更稳定。2.多级放大器的基本电参数仿真。编辑版 word 实验任务：①差模增益及放大器带宽将输入信号V2 和 V3 的直流电压设置为2V，AC 输入幅度设为0.5V，相差 180，采用 AC 分析得到电路的低频差模增益Avd1，并提交输出电压V（3）的幅频特性和相频特性的仿真结果。在幅频特性中标出上限频率，相频特性中标出0dB 的相位。Avd1=))4()5((2)3(VVV=93.3897dB=46718.08可知 f H=1.3574kHz，φ(0dB)=09.159②共模增益将输入信号V2 和 V3 的直流电压设为2V，AC 输入幅度设为0.5V，相位相同。 AC 分析得到低频共模增益A vc，结合①中得仿真结果得到电路的共模抑制比K CMR，并提交幅频特性仿真图。仿真得， Avc=-6.61dB=0.4671 K CMR=AvcAvd2/=100017.3编辑版 word ③差模输入阻抗V2、V3 设为 2V，AC 输入幅度 0.5V，相差 180，AC 分析，用表达式Rid=)3()6(I(V2)5)(VVIV得到 Rid 。提交 Rid 随频率变化曲线图。标出100Hz 的阻抗值。Rid=94.5860dB=53.62kΩ编辑版 word ④输出阻抗如下图 V2、V3 直流电压设为2V，AC 幅度为 0，V4 的 AC 幅度设为 1，AC 分析。得到输出阻抗 Ro随频率变化曲线，并标出100Hz 处的阻抗值。)1(IV9RoC100Hz 处 Ro=32.68k Ω 。思考：若放大器输出电压信号激励后级放大器，根据仿真得到的结果，后级放大器R。至少为多少才可忽略负载影响？若后级放大器输入阻抗较低，采取什么措施可以提高放大器的驱动能力？编辑版 word 若后级放大器输入阻抗较低，可以在前级放大器的输出端并联电阻以减小其输出阻抗。3.多级放大器的频率补偿实验任务：简单电...
