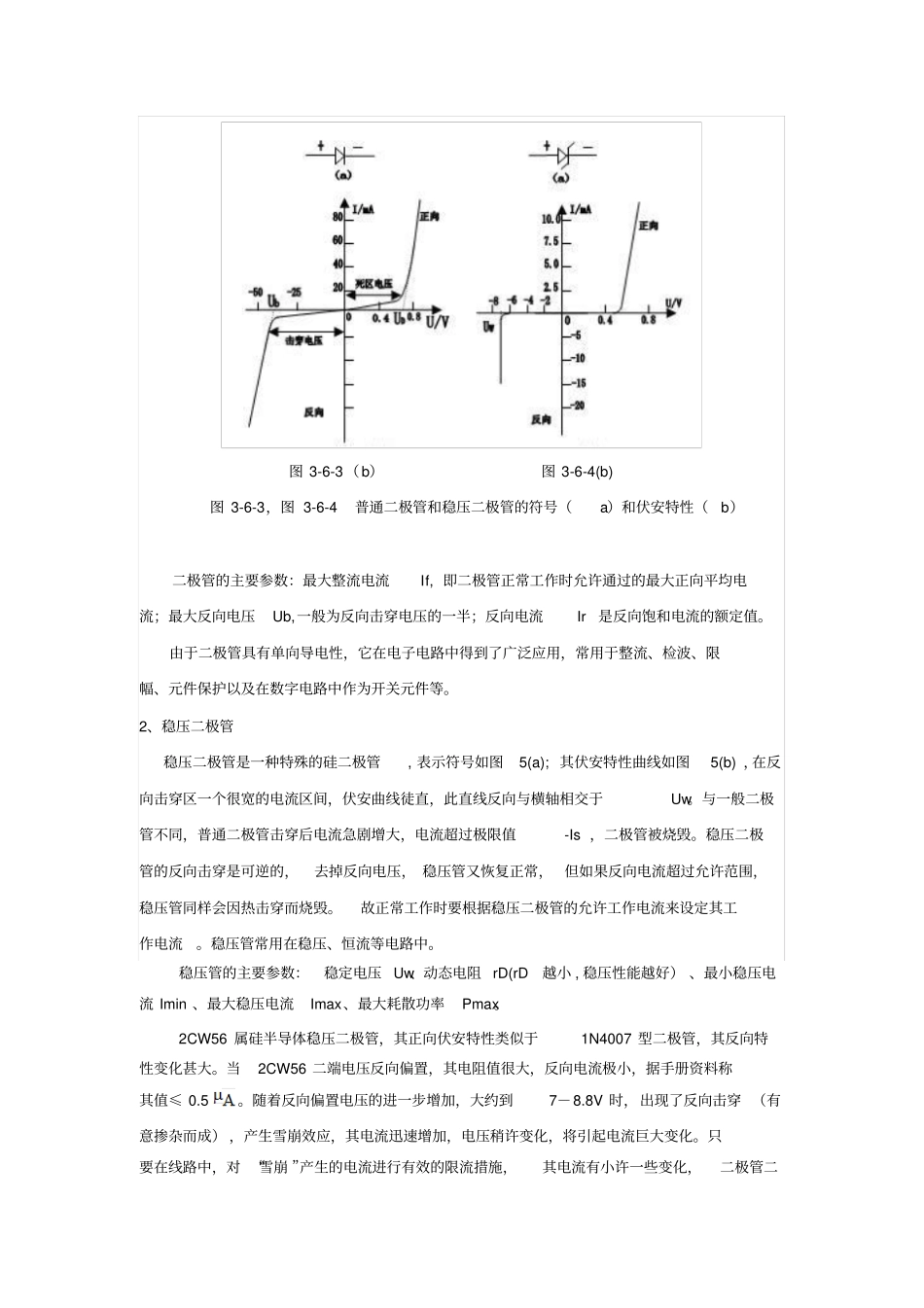

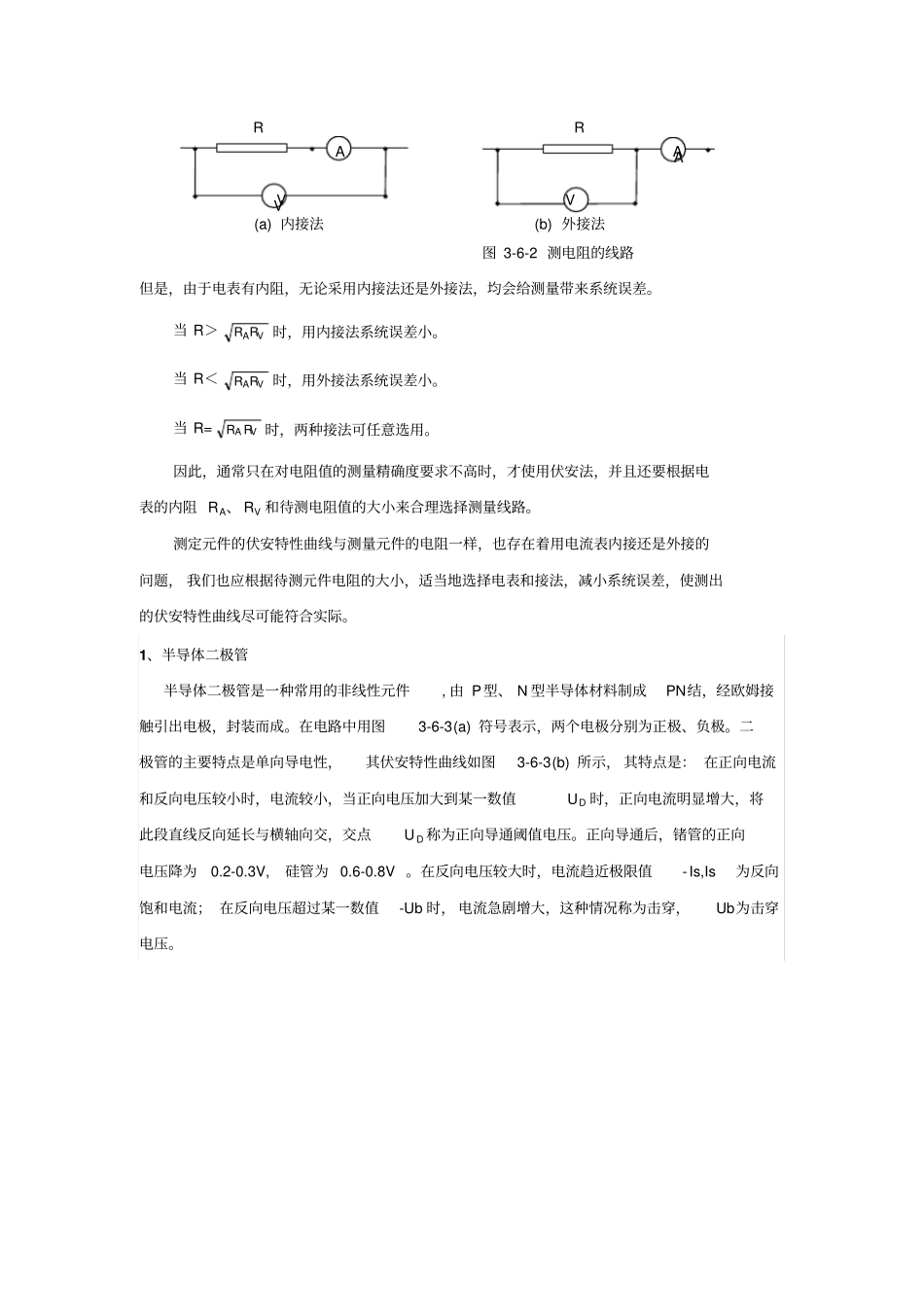

实验六非线性伏安特性曲线的研究【实验目的】1、熟悉电学基本仪器使用方法，电路的连接，仪器的选择；2、通过电阻元件、半导体二极管、钨丝灯泡等电学元件的伏安特性测量。学会合理配接电压表和电流表，才能使测量误差最小，初步学习实验方案设计。3、掌握电子元件非线性特点，熟悉掌握电子元件伏安特性的测试技巧；4、学会用作图法处理实验数据。【实验仪器】DH6102型伏安特性实验仪【实验原理】当一个元件两端加上电压，元件内有电流通过时，若一个元件两端的电压与通过它的电流成比例， 则伏安特性曲线为一条直线，这类元件称为线性元件。若元件两端的电压与通过它的电流不成比例， 则伏安特性曲线不再是直线，而是一条曲线， 这类元件称为非线性元件。根据欧姆定律，电阻R、电压 U、电流 I, 有如下关系：RU I（3-6-1）由电压表和电流表的示值U和 I 计算可得到待测元件Rx 的阻值。但非线性元件的R是一个变量，因此分析它的阻值必须指出其工作电压（或电流）。非线性元件的电阻有两种方法表示，一种称为静态电阻（或称为直流电阻），用DR表示；另一种称为动态电阻用Dr 表示，它等于工作点附近的电压改变量与电流改变量之比。动态电阻可通过伏安曲线求出，如图3所示，图中Q点的静态电阻DQQRUI, 动态电阻DrdU dI 。图 3-6-1 非线性元件的伏安特性曲线测量伏安特性时，受电压表、电流表内阻接入影响会引入一定的系统误差，通常采用图七所示的两种线路。图5（a）为电流表的内接法，图5（b）为电流表的外接法。V A R R A A V V (a) 内接法(b) 外接法图 3-6-2 测电阻的线路但是，由于电表有内阻，无论采用内接法还是外接法，均会给测量带来系统误差。当 R＞VARR时，用内接法系统误差小。当 R＜VARR时，用外接法系统误差小。当 R=VA RR时，两种接法可任意选用。因此，通常只在对电阻值的测量精确度要求不高时，才使用伏安法，并且还要根据电表的内阻 RA、 RV 和待测电阻值的大小来合理选择测量线路。测定元件的伏安特性曲线与测量元件的电阻一样，也存在着用电流表内接还是外接的问题， 我们也应根据待测元件电阻的大小，适当地选择电表和接法，减小系统误差，使测出的伏安特性曲线尽可能符合实际。1、半导体二极管半导体二极管是一种常用的非线性元件, 由 P型、 N 型半导体材料制成PN结，经欧姆接触引出电极，封装而成。在电路中用图3-6-3(a) 符号表示，两个电极分别为正极、负极。二极管的主要特点是单向导...
