试验四亥姆霍兹线圈磁感应强度分布的测定

试验四亥姆霍兹线圈磁感应强度分布的测定_第1页
1/7
试验四亥姆霍兹线圈磁感应强度分布的测定_第2页
2/7
试验四亥姆霍兹线圈磁感应强度分布的测定_第3页
3/7

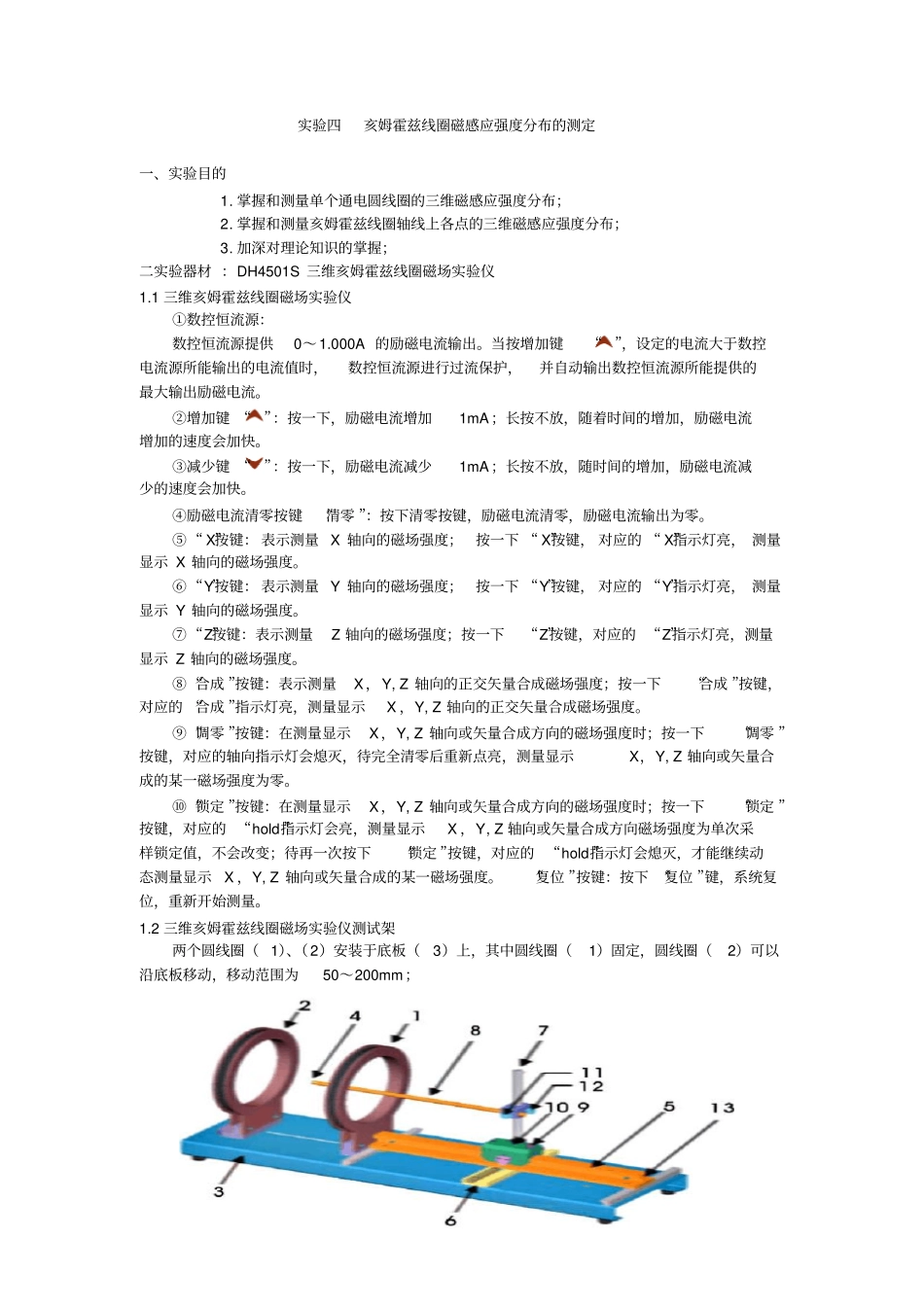

实验四亥姆霍兹线圈磁感应强度分布的测定一、实验目的1. 掌握和测量单个通电圆线圈的三维磁感应强度分布;2. 掌握和测量亥姆霍兹线圈轴线上各点的三维磁感应强度分布;3. 加深对理论知识的掌握;二实验器材 :DH4501S 三维亥姆霍兹线圈磁场实验仪1.1 三维亥姆霍兹线圈磁场实验仪①数控恒流源:数控恒流源提供0~1.000A 的励磁电流输出。当按增加键“”,设定的电流大于数控电流源所能输出的电流值时,数控恒流源进行过流保护,并自动输出数控恒流源所能提供的最大输出励磁电流。②增加键 “”:按一下,励磁电流增加1mA;长按不放,随着时间的增加,励磁电流增加的速度会加快。③减少键 “”:按一下,励磁电流减少1mA;长按不放,随时间的增加,励磁电流减少的速度会加快。④励磁电流清零按键“清零 ”:按下清零按键,励磁电流清零,励磁电流输出为零。⑤“ X”按键: 表示测量 X 轴向的磁场强度;按一下 “ X”按键, 对应的 “ X”指示灯亮, 测量显示 X 轴向的磁场强度。⑥“Y”按键: 表示测量 Y 轴向的磁场强度;按一下 “Y”按键, 对应的 “Y”指示灯亮, 测量显示 Y 轴向的磁场强度。⑦“Z”按键:表示测量Z 轴向的磁场强度;按一下“Z”按键,对应的 “Z”指示灯亮,测量显示 Z 轴向的磁场强度。⑧“合成 ”按键:表示测量X,Y, Z 轴向的正交矢量合成磁场强度;按一下“合成 ”按键,对应的 “合成 ”指示灯亮,测量显示X ,Y, Z 轴向的正交矢量合成磁场强度。⑨“调零 ”按键:在测量显示X,Y, Z 轴向或矢量合成方向的磁场强度时;按一下“调零 ”按键,对应的轴向指示灯会熄灭,待完全清零后重新点亮,测量显示X,Y, Z 轴向或矢量合成的某一磁场强度为零。⑩“锁定 ”按键:在测量显示X,Y, Z 轴向或矢量合成方向的磁场强度时;按一下“锁定 ”按键,对应的 “hold ”指示灯会亮,测量显示X ,Y, Z 轴向或矢量合成方向磁场强度为单次采样锁定值,不会改变;待再一次按下“锁定 ”按键,对应的 “hold ”指示灯会熄灭,才能继续动态测量显示X ,Y, Z 轴向或矢量合成的某一磁场强度。“复位 ”按键:按下 “复位 ”键,系统复位,重新开始测量。1.2 三维亥姆霍兹线圈磁场实验仪测试架两个圆线圈( 1)、(2)安装于底板(3)上,其中圆线圈(1)固定,圆线圈(2)可以沿底板移动,移动范围为50~200mm;图 4-2 DH4501S 型三维亥姆霍兹线圈磁场实验仪测试架1...
