试验四单道脉冲幅度分析器

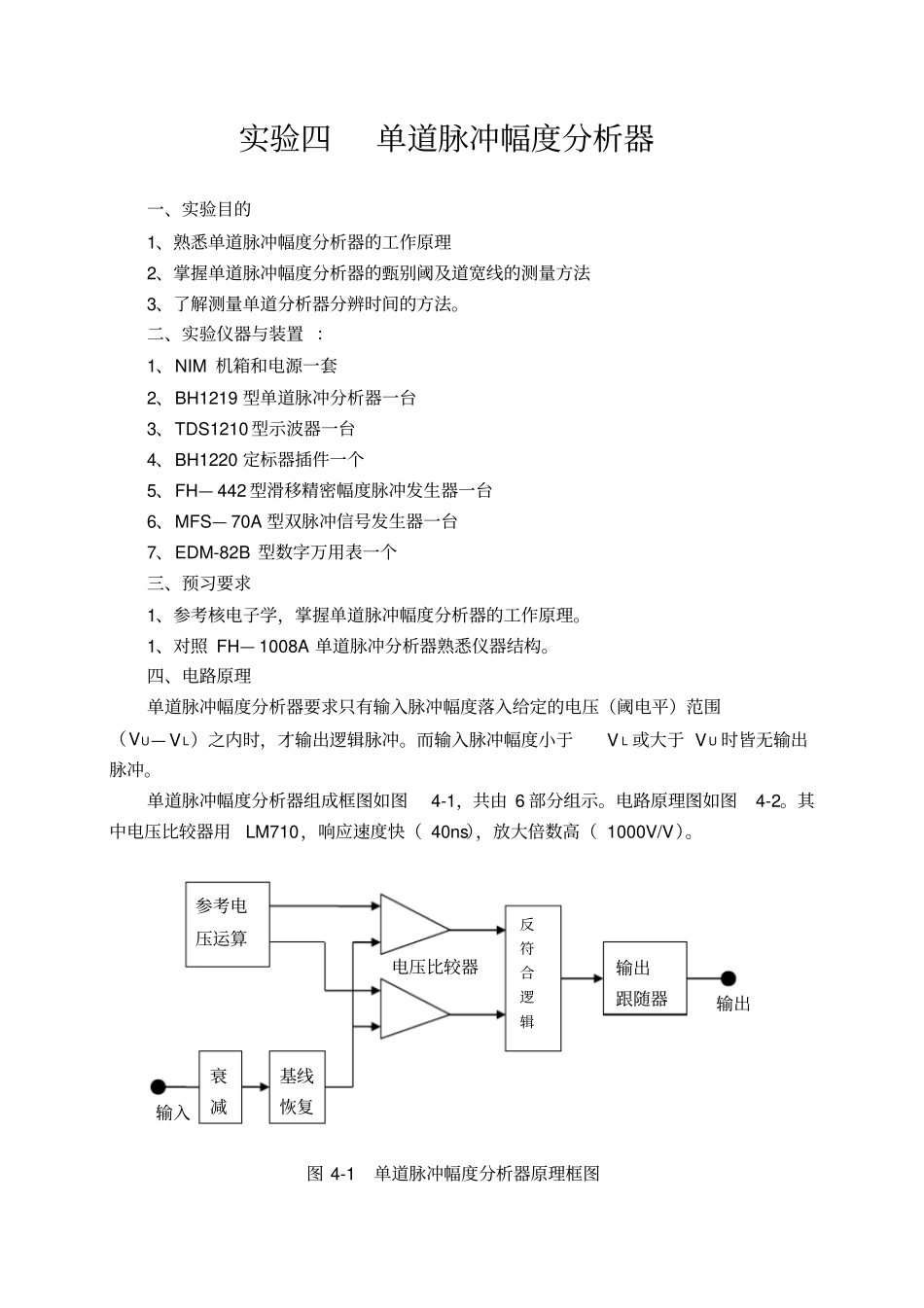

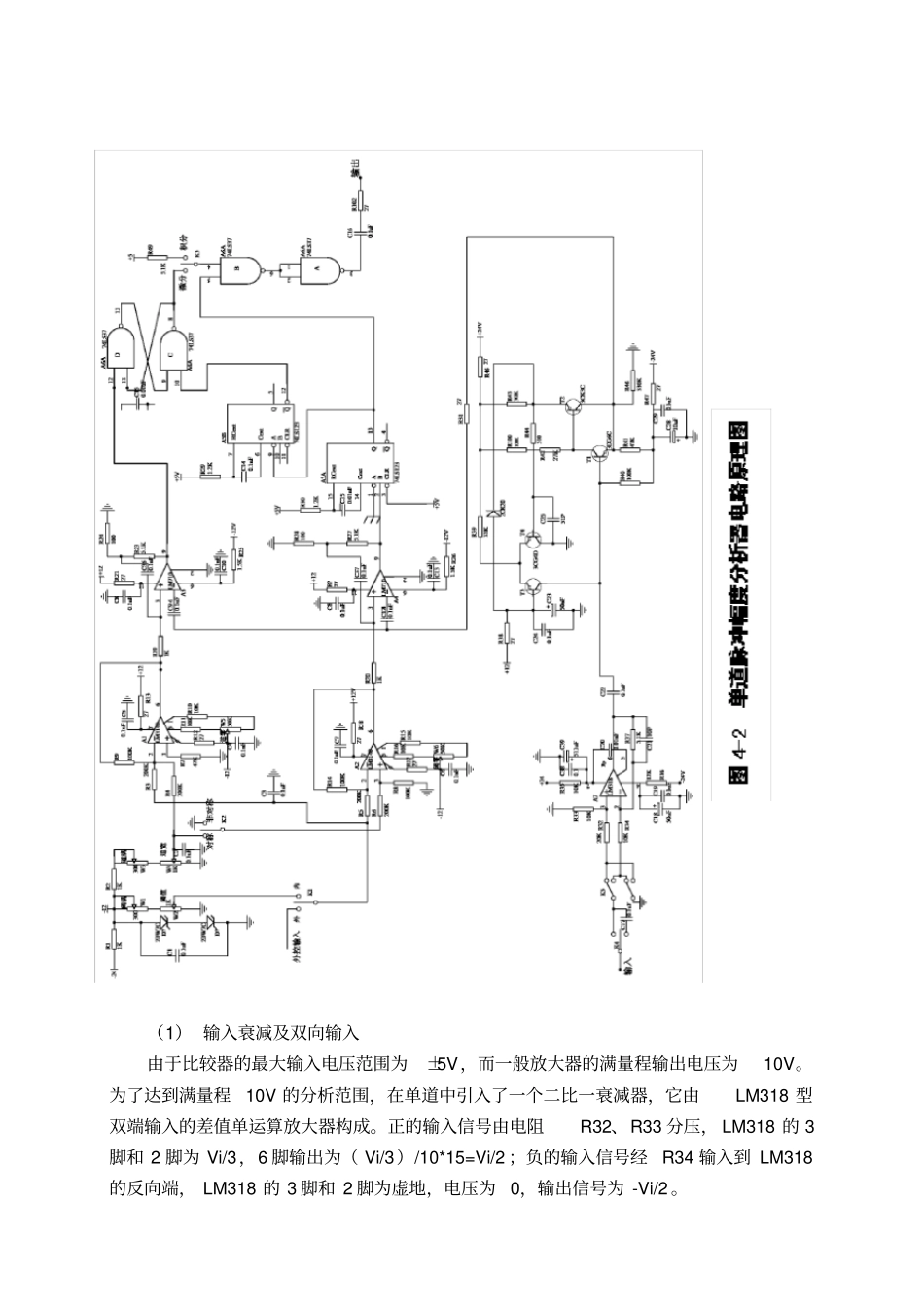

实验四单道脉冲幅度分析器一、实验目的1、熟悉单道脉冲幅度分析器的工作原理2、掌握单道脉冲幅度分析器的甄别阈及道宽线的测量方法3、了解测量单道分析器分辨时间的方法。二、实验仪器与装置 ：1、NIM 机箱和电源一套2、BH1219 型单道脉冲分析器一台3、TDS1210 型示波器一台4、BH1220 定标器插件一个5、FH— 442 型滑移精密幅度脉冲发生器一台6、MFS— 70A 型双脉冲信号发生器一台7、EDM-82B 型数字万用表一个三、预习要求1、参考核电子学，掌握单道脉冲幅度分析器的工作原理。1、对照 FH— 1008A 单道脉冲分析器熟悉仪器结构。四、电路原理单道脉冲幅度分析器要求只有输入脉冲幅度落入给定的电压（阈电平）范围（VU— V L）之内时，才输出逻辑脉冲。而输入脉冲幅度小于V L 或大于 V U 时皆无输出脉冲。单道脉冲幅度分析器组成框图如图4-1，共由 6 部分组示。电路原理图如图4-2。其中电压比较器用LM710，响应速度快（ 40ns），放大倍数高（ 1000V/V）。图 4-1 单道脉冲幅度分析器原理框图参考电压运算衰减基线恢复输入电压比较器反符合逻辑输出跟随器输出（1） 输入衰减及双向输入由于比较器的最大输入电压范围为±5V，而一般放大器的满量程输出电压为10V。为了达到满量程10V 的分析范围，在单道中引入了一个二比一衰减器，它由LM318 型双端输入的差值单运算放大器构成。正的输入信号由电阻R32、R33 分压， LM318 的 3脚和 2 脚为 Vi/3，6 脚输出为（ Vi/3）/10*15=Vi/2 ；负的输入信号经R34 输入到 LM318的反向端， LM318 的 3 脚和 2 脚为虚地，电压为0，输出信号为 -Vi/2 。(2) 基线恢复器作用是保证单道分析器能在高计数率输入信号下，不因基线偏移而产生明显的谱线移动。它由 T3和 T4 和 T1 和 T2 组成， T3，T4 是一个发射极公用一个电阻R39的电流源，T1，T2 组成互补晶体管的怀特射极输出器，具有很高的输入阻抗，很低的输出阻抗和良好的线性，整个电路构成很深的直流负反馈，因此静态工作点很稳定。静态时，T3 导通电流约为 247μ A，T4，T1，T2 的导通电流分别为100μ A 、100μ A、400μ A。当正向信号经 C28 加至 T1基极时， 引起 T2 发射极电位降低， 这使 T4导通电流增加而把T3 截止，因此，C28通过射极输出器极高的输入阻抗充电，正向输入信号结束时，C22 开始放电，而T1 基极电位下降至静态值稍下，使T2 发射极电位高于其静态电位，T4 导通电流...
