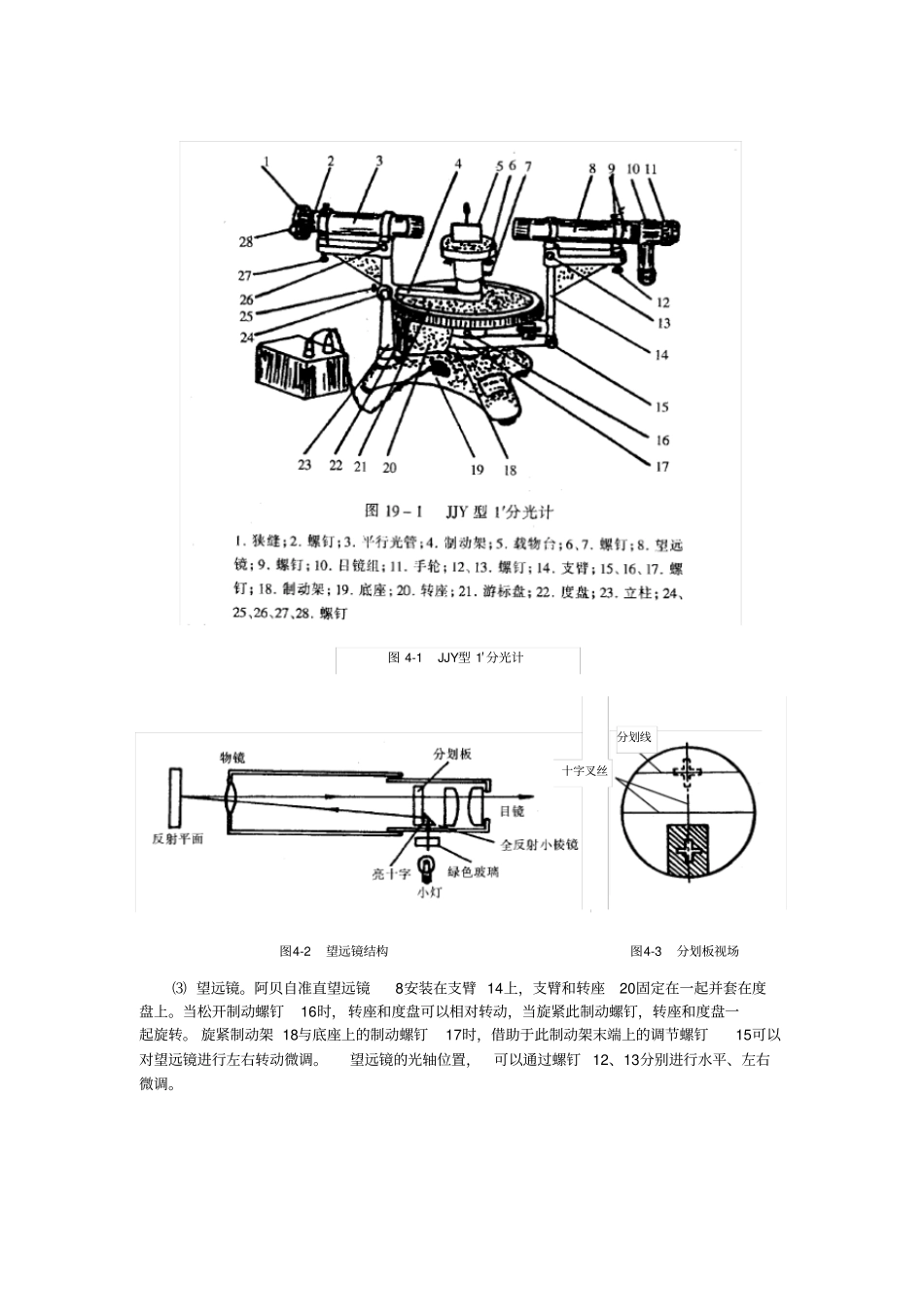

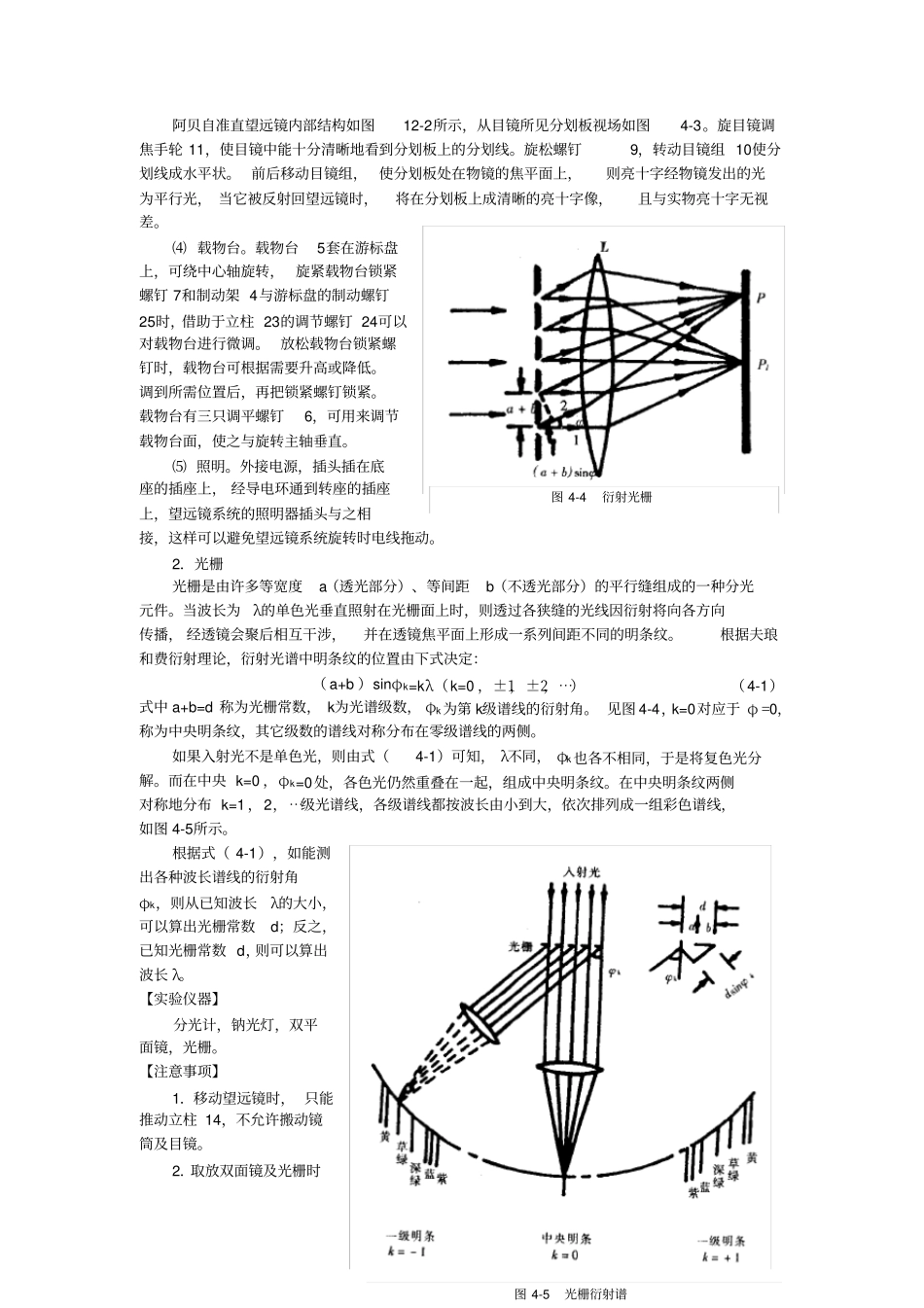

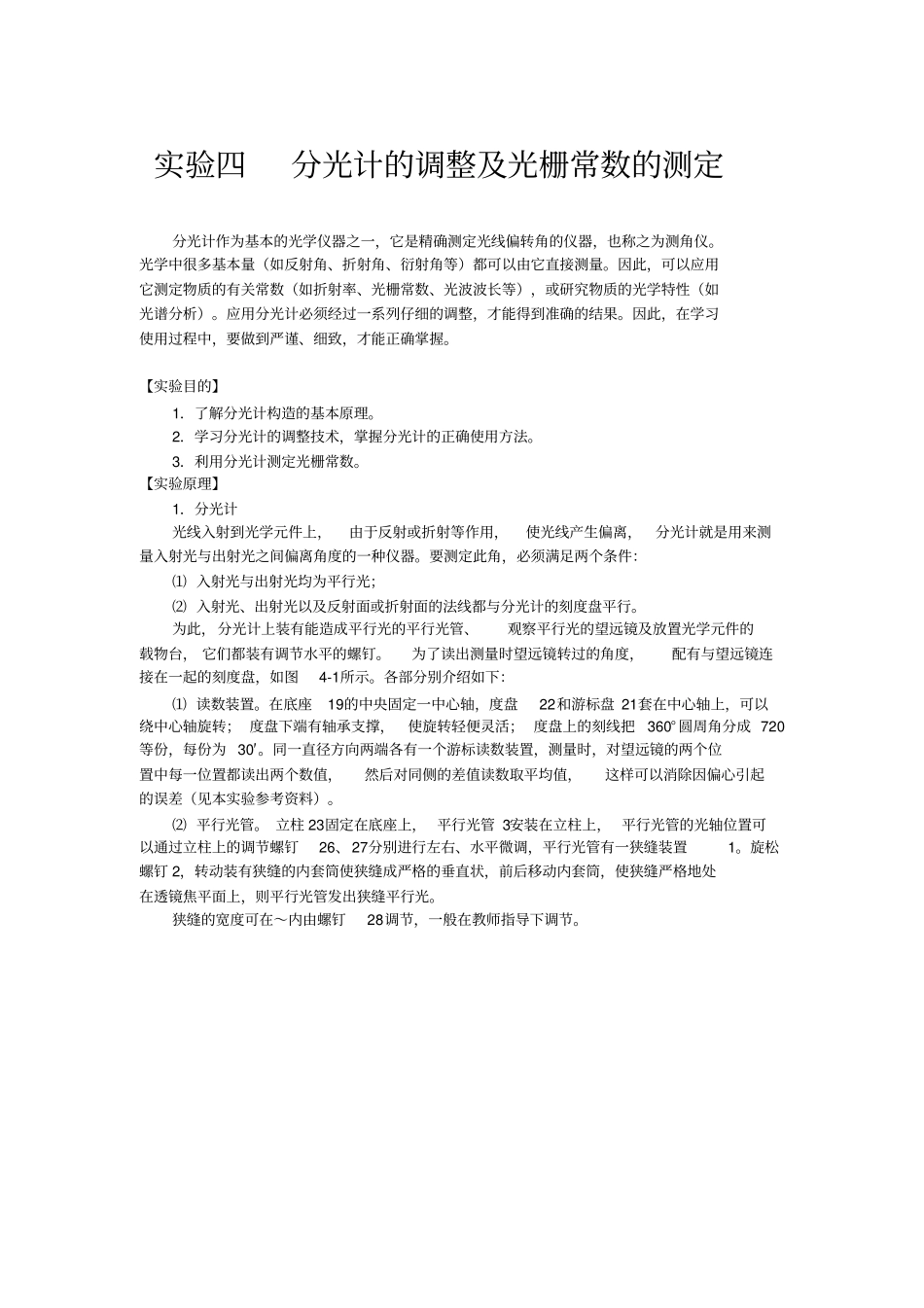

实验四分光计的调整及光栅常数的测定分光计作为基本的光学仪器之一,它是精确测定光线偏转角的仪器,也称之为测角仪。光学中很多基本量(如反射角、折射角、衍射角等)都可以由它直接测量。因此,可以应用它测定物质的有关常数(如折射率、光栅常数、光波波长等),或研究物质的光学特性(如光谱分析)。应用分光计必须经过一系列仔细的调整,才能得到准确的结果。因此,在学习使用过程中,要做到严谨、细致,才能正确掌握。【实验目的】1.了解分光计构造的基本原理。2.学习分光计的调整技术,掌握分光计的正确使用方法。3.利用分光计测定光栅常数。【实验原理】1.分光计光线入射到光学元件上,由于反射或折射等作用,使光线产生偏离,分光计就是用来测量入射光与出射光之间偏离角度的一种仪器。要测定此角,必须满足两个条件:⑴ 入射光与出射光均为平行光;⑵ 入射光、出射光以及反射面或折射面的法线都与分光计的刻度盘平行。为此,分光计上装有能造成平行光的平行光管、观察平行光的望远镜及放置光学元件的载物台, 它们都装有调节水平的螺钉。为了读出测量时望远镜转过的角度,配有与望远镜连接在一起的刻度盘,如图4-1所示。各部分别介绍如下:⑴ 读数装置。在底座19的中央固定一中心轴,度盘22和游标盘 21套在中心轴上,可以绕中心轴旋转; 度盘下端有轴承支撑,使旋转轻便灵活; 度盘上的刻线把360° 圆周角分成 720等份,每份为 30′。同一直径方向两端各有一个游标读数装置,测量时,对望远镜的两个位置中每一位置都读出两个数值,然后对同侧的差值读数取平均值,这样可以消除因偏心引起的误差(见本实验参考资料)。⑵ 平行光管。 立柱 23固定在底座上, 平行光管 3安装在立柱上, 平行光管的光轴位置可以通过立柱上的调节螺钉26、27分别进行左右、水平微调,平行光管有一狭缝装置1。旋松螺钉 2,转动装有狭缝的内套筒使狭缝成严格的垂直状,前后移动内套筒,使狭缝严格地处在透镜焦平面上,则平行光管发出狭缝平行光。狭缝的宽度可在~内由螺钉28调节,一般在教师指导下调节。图4-2 望远镜结构图4-3 分划板视场⑶ 望远镜。阿贝自准直望远镜8安装在支臂 14上,支臂和转座20固定在一起并套在度盘上。当松开制动螺钉16时,转座和度盘可以相对转动,当旋紧此制动螺钉,转座和度盘一起旋转。 旋紧制动架 18与底座上的制动螺钉17时,借助于此制动架末端上的调节螺钉15可以对望远镜进行左右转动微调。望远镜的光轴...
