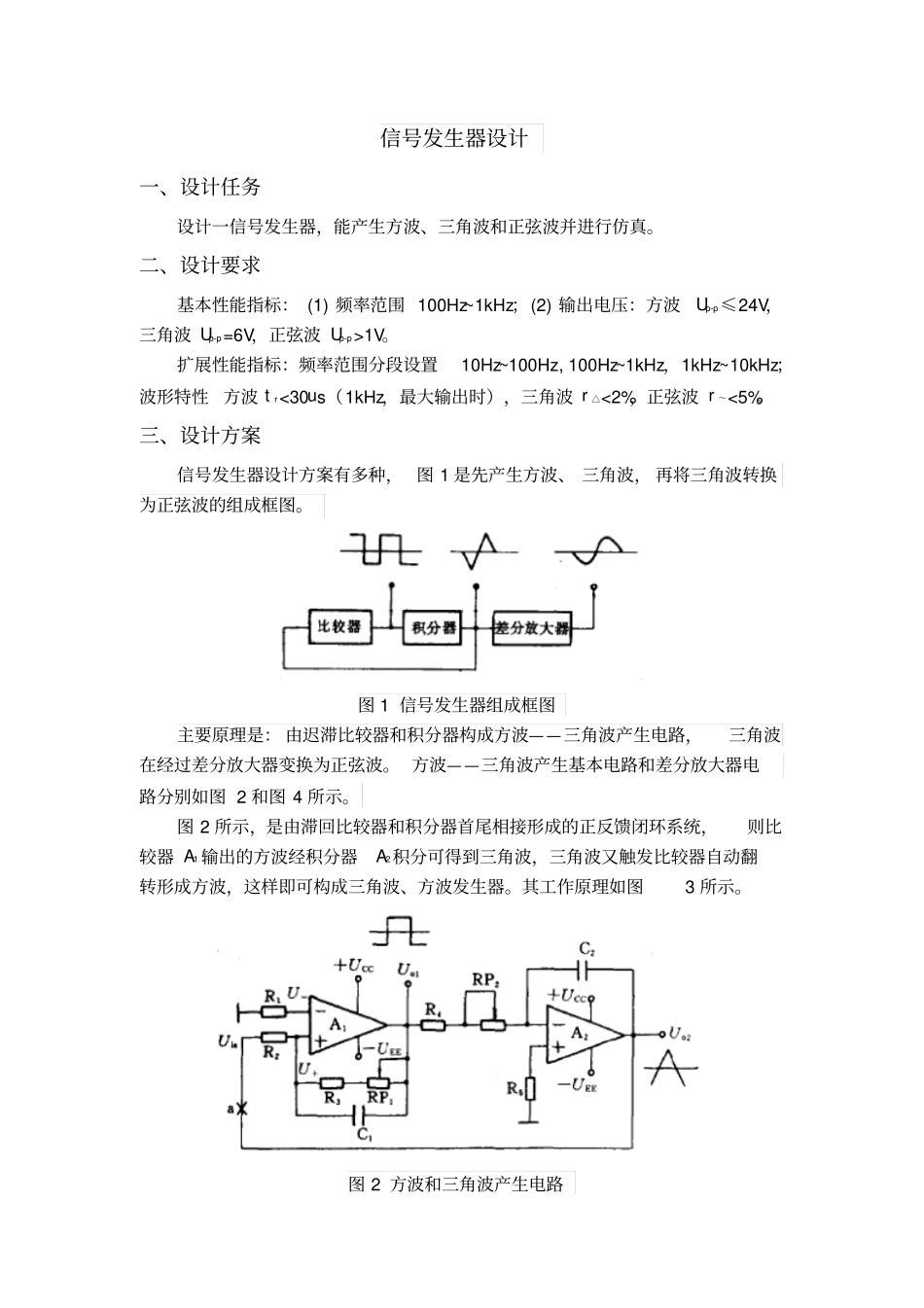

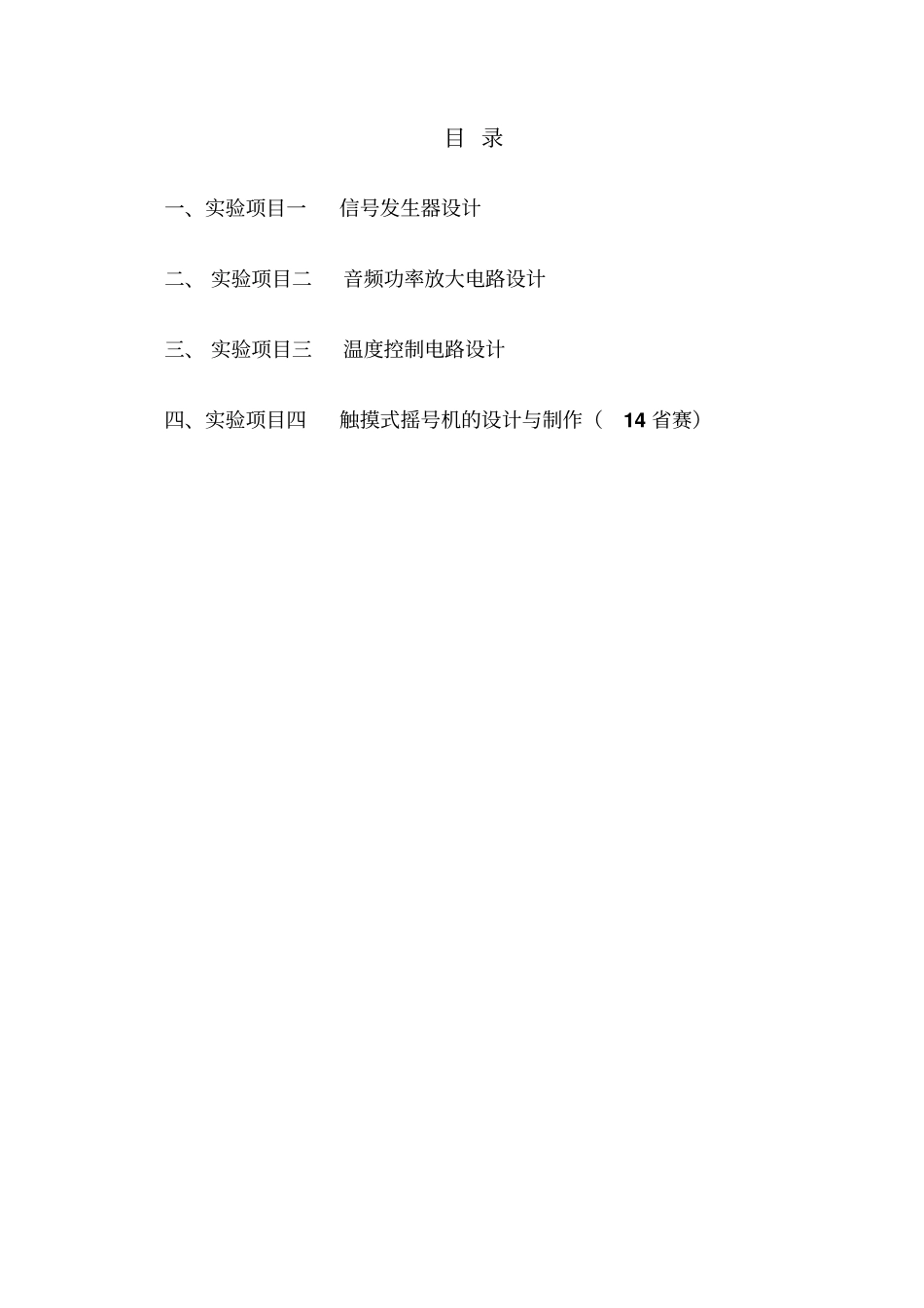

实验报告课程：电子线路设计与测试专业班级：中兴通信 141 学生姓名：赵亚明学号： 5602214036 2016 年 5 月 10 日目 录一、实验项目一信号发生器设计二、 实验项目二音频功率放大电路设计三、 实验项目三温度控制电路设计四、实验项目四触摸式摇号机的设计与制作（14 省赛）信号发生器设计一、设计任务设计一信号发生器，能产生方波、三角波和正弦波并进行仿真。二、设计要求基本性能指标： (1) 频率范围 100Hz~1kHz；(2) 输出电压：方波Up-p≤24V，三角波 Up-p=6V，正弦波 Up-p>1V。扩展性能指标：频率范围分段设置10Hz~100Hz, 100Hz~1kHz，1kHz~10kHz；波形特性方波 t r<30us（1kHz，最大输出时），三角波 r △<2%，正弦波 r ～<5%。三、设计方案信号发生器设计方案有多种， 图 1 是先产生方波、 三角波， 再将三角波转换为正弦波的组成框图。图 1 信号发生器组成框图主要原理是： 由迟滞比较器和积分器构成方波——三角波产生电路，三角波在经过差分放大器变换为正弦波。 方波——三角波产生基本电路和差分放大器电路分别如图 2 和图 4 所示。图 2 所示，是由滞回比较器和积分器首尾相接形成的正反馈闭环系统，则比较器 A1 输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。其工作原理如图3 所示。图 2 方波和三角波产生电路图 3 比较器传输特性和波形利用差分放大器的特点和传输特性，可以将频率较低的三角波变换为正弦波。其基本工作原理如图5 所示。为了使输出波形更接近正弦波， 设计时需注意：差分放大器的传输特性曲线越对称、线性区越窄越好；三角波的幅值Vm应接近晶体管的截止电压值。图 4 三角波→正弦波变换电路图 5 三角波→正弦波变换关系在图 4 中， RP1 调节三角波的幅度， RP2调整电路的对称性，并联电阻RE2用来减小差分放大器的线性区。C1、C2、C3 为隔直电容， C4 为滤波电容，以滤除谐波分量，改善输出波形。波形发生器的性能指标：①输出波形种类：基本波形为正弦波、方波和三角波。②频率范围：输出信号的频率范围一般分为若干波段，根据需要，可设置n个波段范围。③输出电压：一般指输出波形的峰- 峰值 Up-p。④波形特性：表征正弦波和三角波特性的参数是非线性失真系数r ～和 r △；表征方波特性的参数是上升时间t r。四、电路仿真与分析1、原理图：本电路图由两部分构成，第一部分是...
