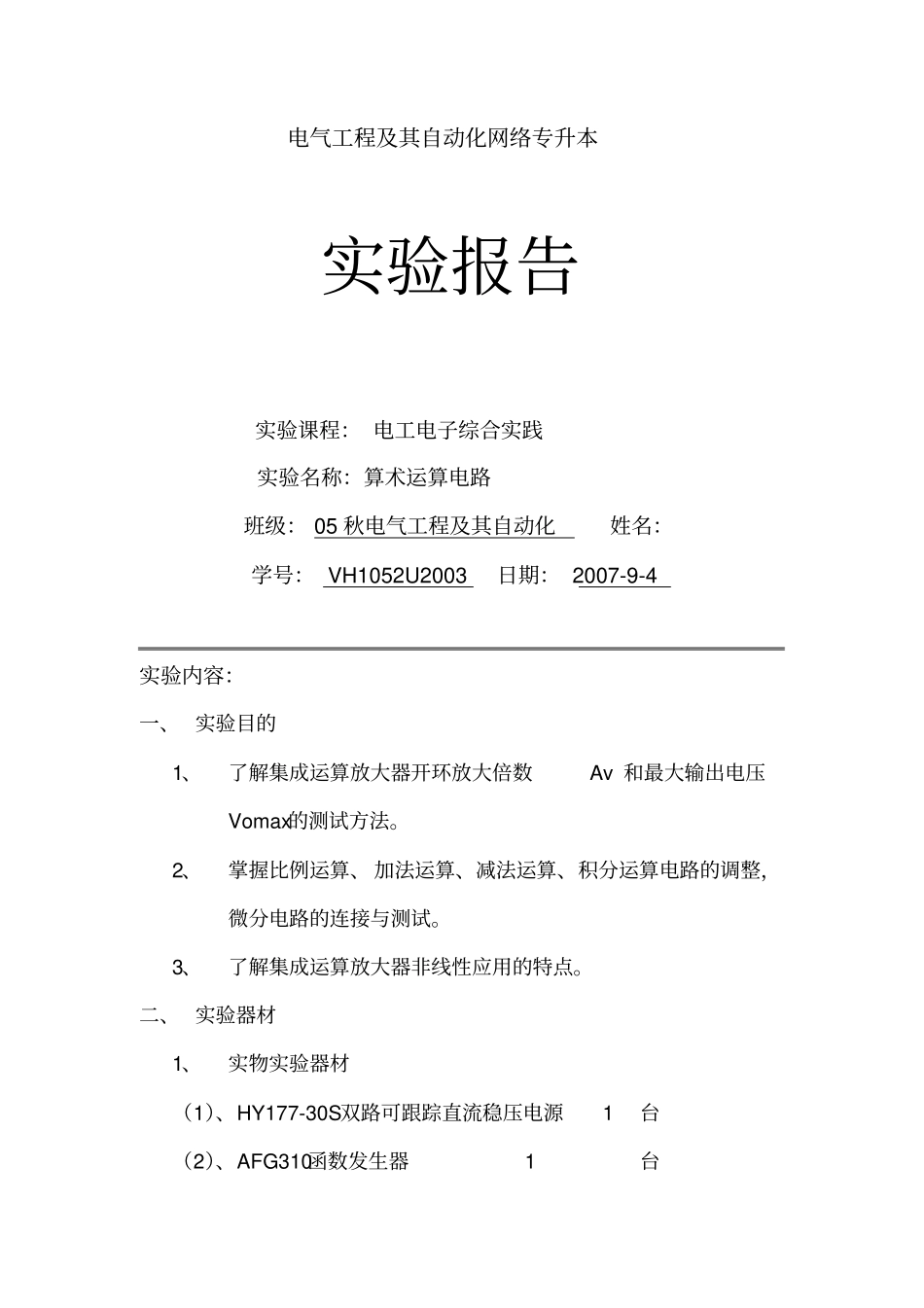

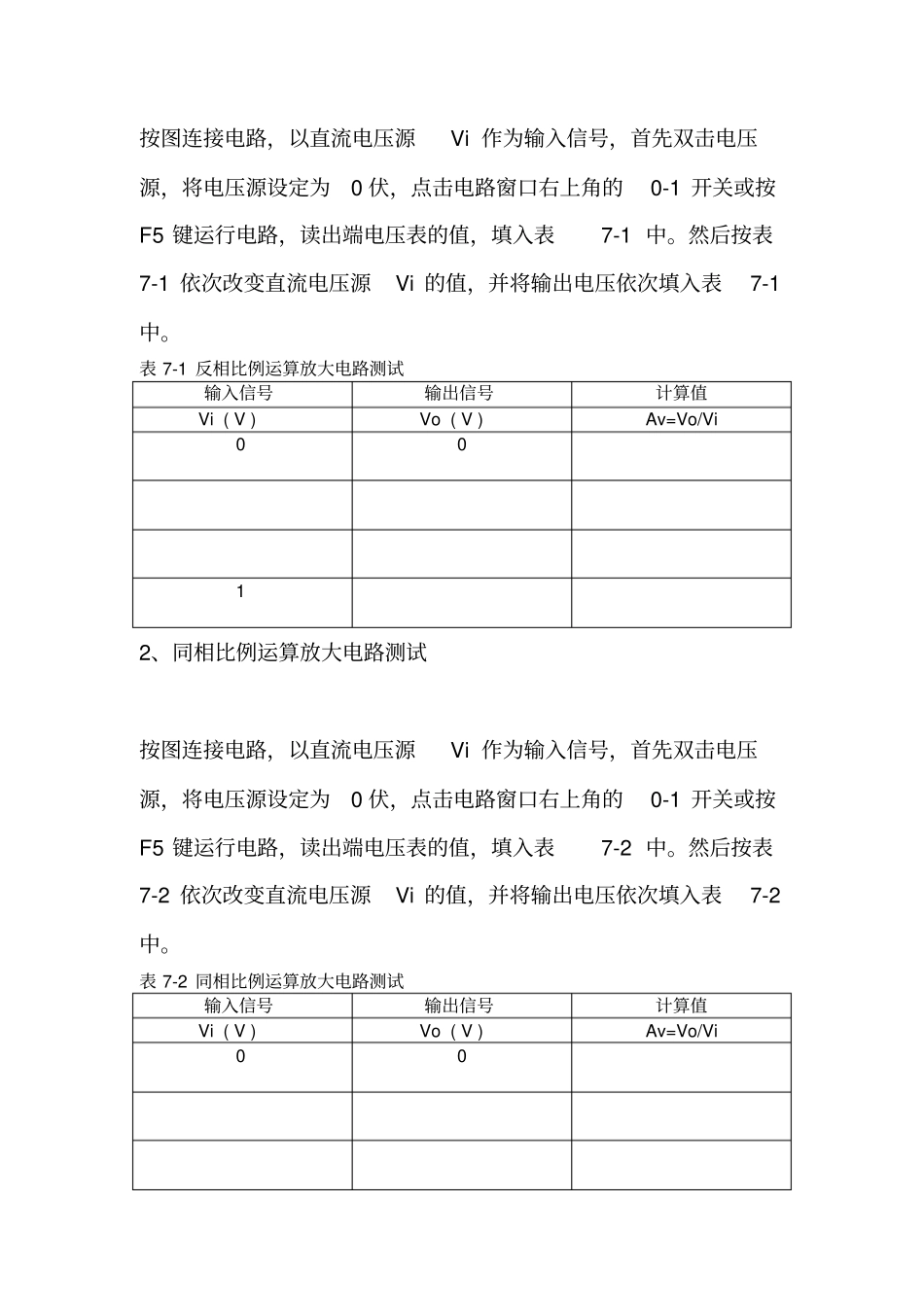

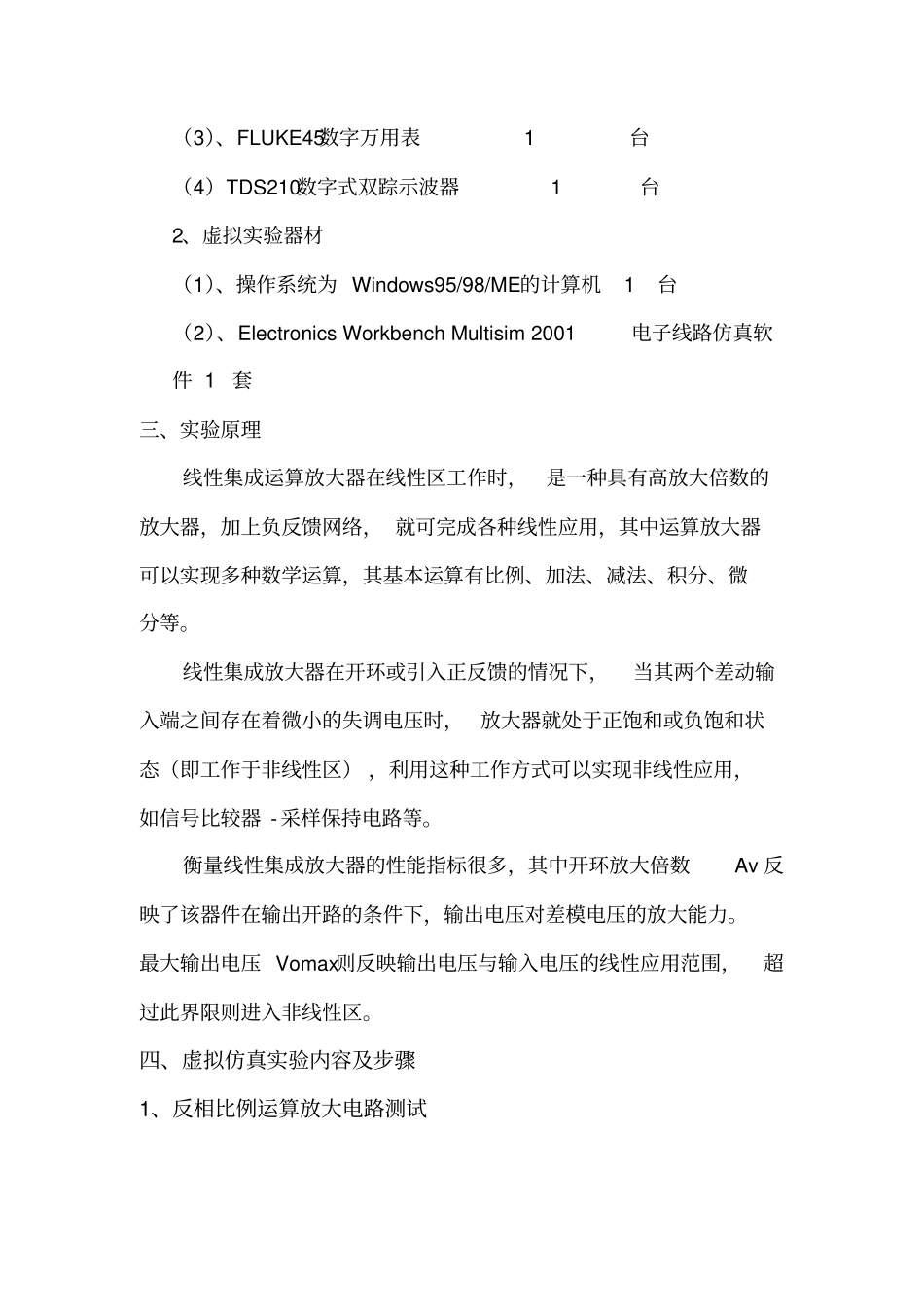

电气工程及其自动化网络专升本实验报告实验课程： 电工电子综合实践实验名称：算术运算电路班级： 05 秋电气工程及其自动化姓名：学号： VH1052U2003 日期： 2007-9-4 实验内容：一、 实验目的1、了解集成运算放大器开环放大倍数Av 和最大输出电压Vomax的测试方法。2、掌握比例运算、 加法运算、减法运算、积分运算电路的调整，微分电路的连接与测试。3、了解集成运算放大器非线性应用的特点。二、 实验器材1、实物实验器材（1）、HY177-30S双路可跟踪直流稳压电源 1台（2）、AFG310函数发生器 1台（3）、FLUKE45数字万用表 1台（4）TDS210数字式双踪示波器 1台2、虚拟实验器材（1）、操作系统为 Windows95/98/ME的计算机 1台（2）、Electronics Workbench Multisim 2001电子线路仿真软件 1 套三、实验原理线性集成运算放大器在线性区工作时，是一种具有高放大倍数的放大器，加上负反馈网络， 就可完成各种线性应用，其中运算放大器可以实现多种数学运算，其基本运算有比例、加法、减法、积分、微分等。线性集成放大器在开环或引入正反馈的情况下，当其两个差动输入端之间存在着微小的失调电压时，放大器就处于正饱和或负饱和状态（即工作于非线性区） ，利用这种工作方式可以实现非线性应用，如信号比较器 -采样保持电路等。衡量线性集成放大器的性能指标很多，其中开环放大倍数Av 反映了该器件在输出开路的条件下，输出电压对差模电压的放大能力。最大输出电压 Vomax则反映输出电压与输入电压的线性应用范围，超过此界限则进入非线性区。四、虚拟仿真实验内容及步骤1、反相比例运算放大电路测试按图连接电路，以直流电压源Vi 作为输入信号，首先双击电压源，将电压源设定为0 伏，点击电路窗口右上角的0-1 开关或按F5 键运行电路，读出端电压表的值，填入表7-1 中。然后按表7-1 依次改变直流电压源Vi 的值，并将输出电压依次填入表7-1中。表 7-1 反相比例运算放大电路测试输入信号输出信号计算值Vi ( V )Vo ( V )Av=Vo/Vi0012、同相比例运算放大电路测试按图连接电路，以直流电压源Vi 作为输入信号，首先双击电压源，将电压源设定为0 伏，点击电路窗口右上角的0-1 开关或按F5 键运行电路，读出端电压表的值，填入表7-2 中。然后按表7-2 依次改变直流电压源Vi 的值，并将输出电压依次填入表7-2中。表 7-2 同相比例运算放大电路测试输入信号输出信号计算值Vi ( V )Vo ( V )Av=Vo/Vi0013、...
