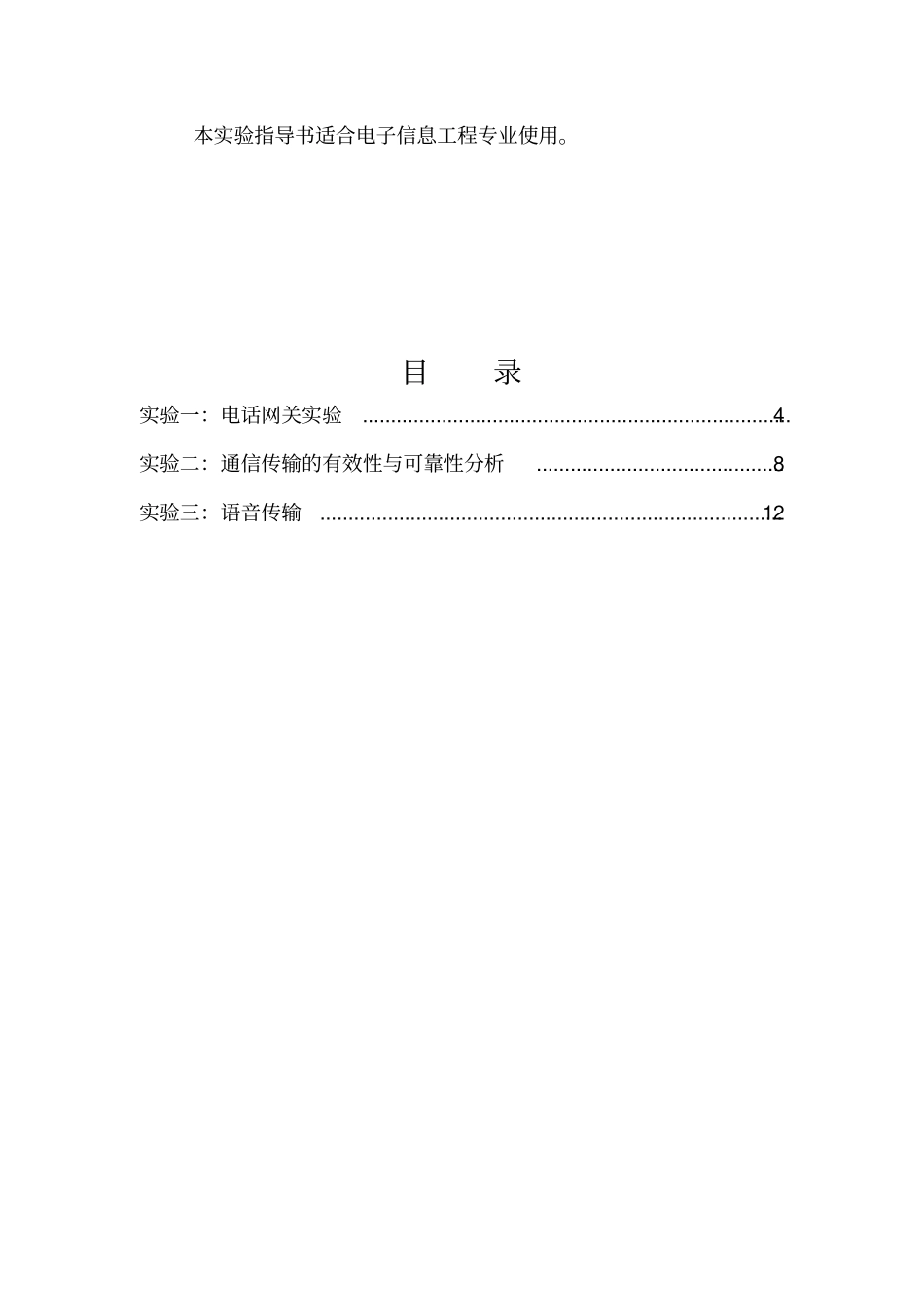

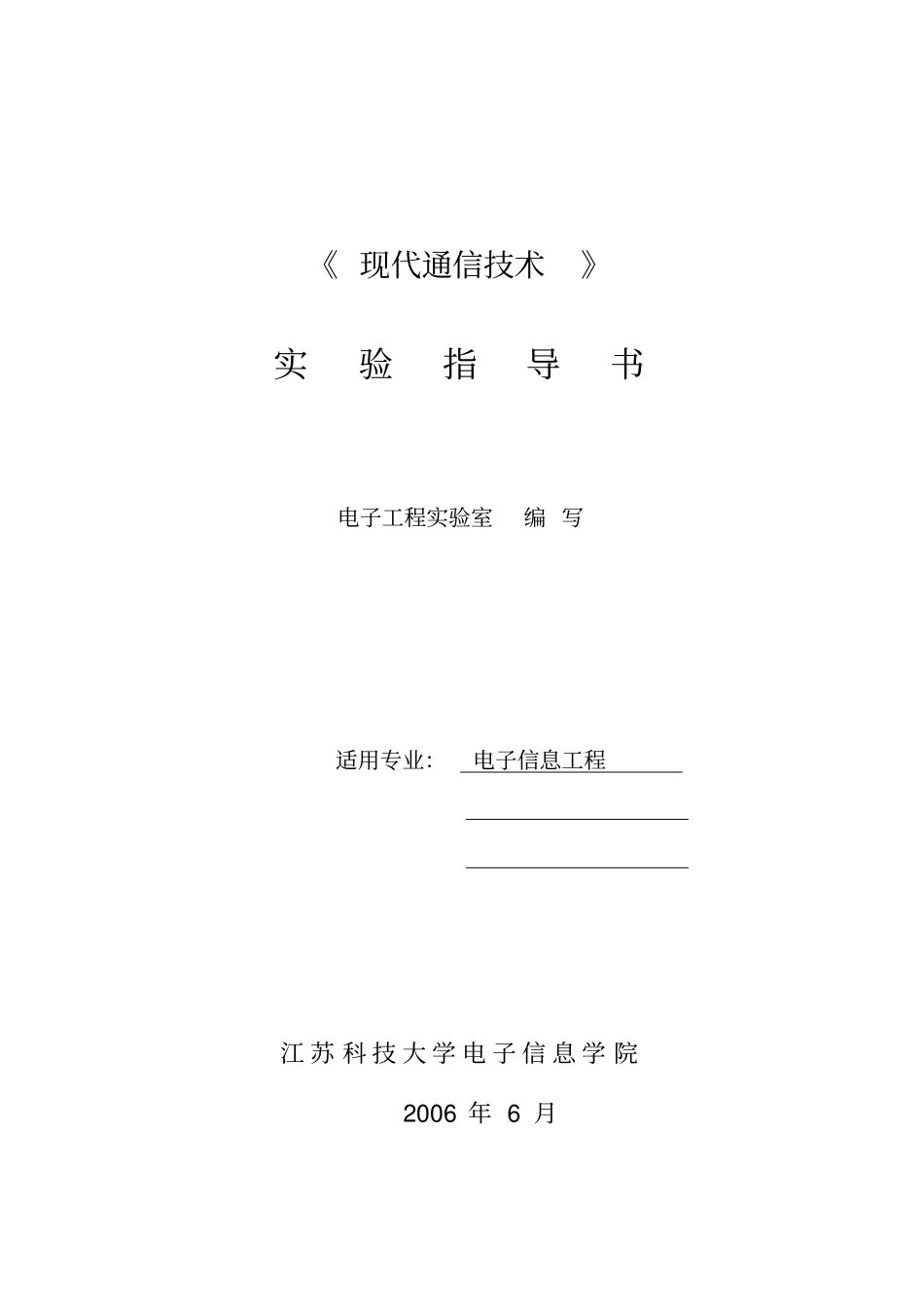

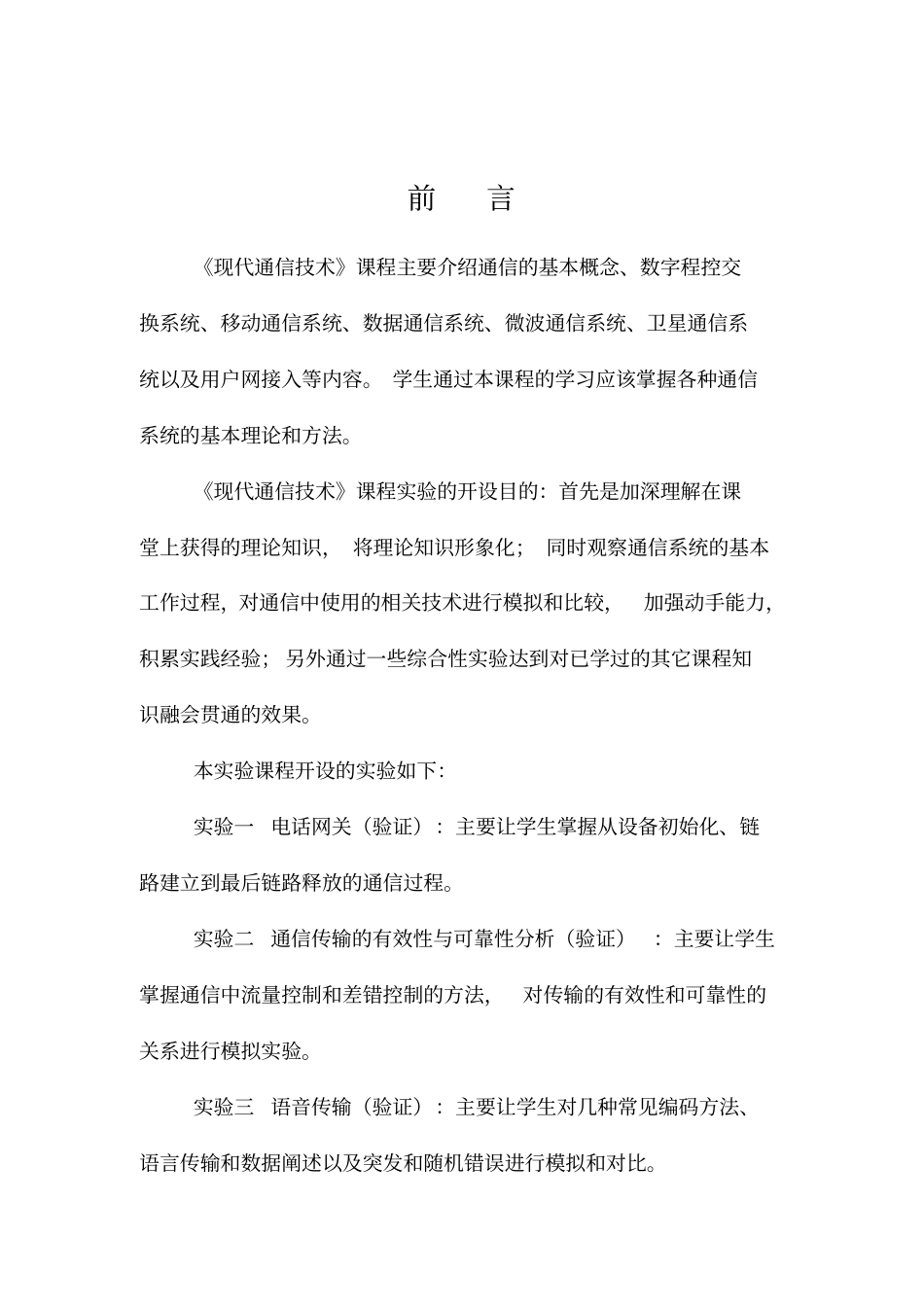

《 现代通信技术》实验指导书电子工程实验室编 写适用专业：电子信息工程江 苏 科 技 大 学 电 子 信 息 学 院2006 年 6 月前言《现代通信技术》课程主要介绍通信的基本概念、数字程控交换系统、移动通信系统、数据通信系统、微波通信系统、卫星通信系统以及用户网接入等内容。 学生通过本课程的学习应该掌握各种通信系统的基本理论和方法。《现代通信技术》课程实验的开设目的：首先是加深理解在课堂上获得的理论知识， 将理论知识形象化； 同时观察通信系统的基本工作过程，对通信中使用的相关技术进行模拟和比较，加强动手能力，积累实践经验； 另外通过一些综合性实验达到对已学过的其它课程知识融会贯通的效果。本实验课程开设的实验如下：实验一电话网关（验证）：主要让学生掌握从设备初始化、链路建立到最后链路释放的通信过程。实验二通信传输的有效性与可靠性分析（验证）：主要让学生掌握通信中流量控制和差错控制的方法，对传输的有效性和可靠性的关系进行模拟实验。实验三语音传输（验证）：主要让学生对几种常见编码方法、语言传输和数据阐述以及突发和随机错误进行模拟和对比。本实验指导书适合电子信息工程专业使用。目录实验一：电话网关实验 ............................................................................ 4实验二：通信传输的有效性与可靠性分析 ............................................ 8实验三：语音传输 .................................................................................. 12 实验一：电话网关实验实验学时： 2 学时实验类型：验证实验要求：必修一、实验目的1、理解电话网接入系统的实现模式。2、了解 PSTN 电话网关和无线语音终端的工作过程。3、加深对无线语音传输的理解。二、实验内容使用两台蓝牙设备分别充当网关和终端，模拟 PSTN 电话网接入， 观测接入过程和相关波形。三、实验原理、方法和手段1、公用电话交换网络自从 1870 年电话出现以来，电话通信以其通信迅速、使用简便、通信质量好，系统容量大的优点， 占据了日常电信业务的很大一部分。目前大量使用的普通电话网 (公用电话交换网络PSTN)主要采用电路交换技术， No.7 信令。 公用电话网由若干个交换局、局间中继、用户线和电话终端组成，采用电路交换方式，为用户提供实时的电话业务。2、双音多频电话机双音多频（ DTMF ）电话机使用音频按钮盘，按国际电报电话咨询...
