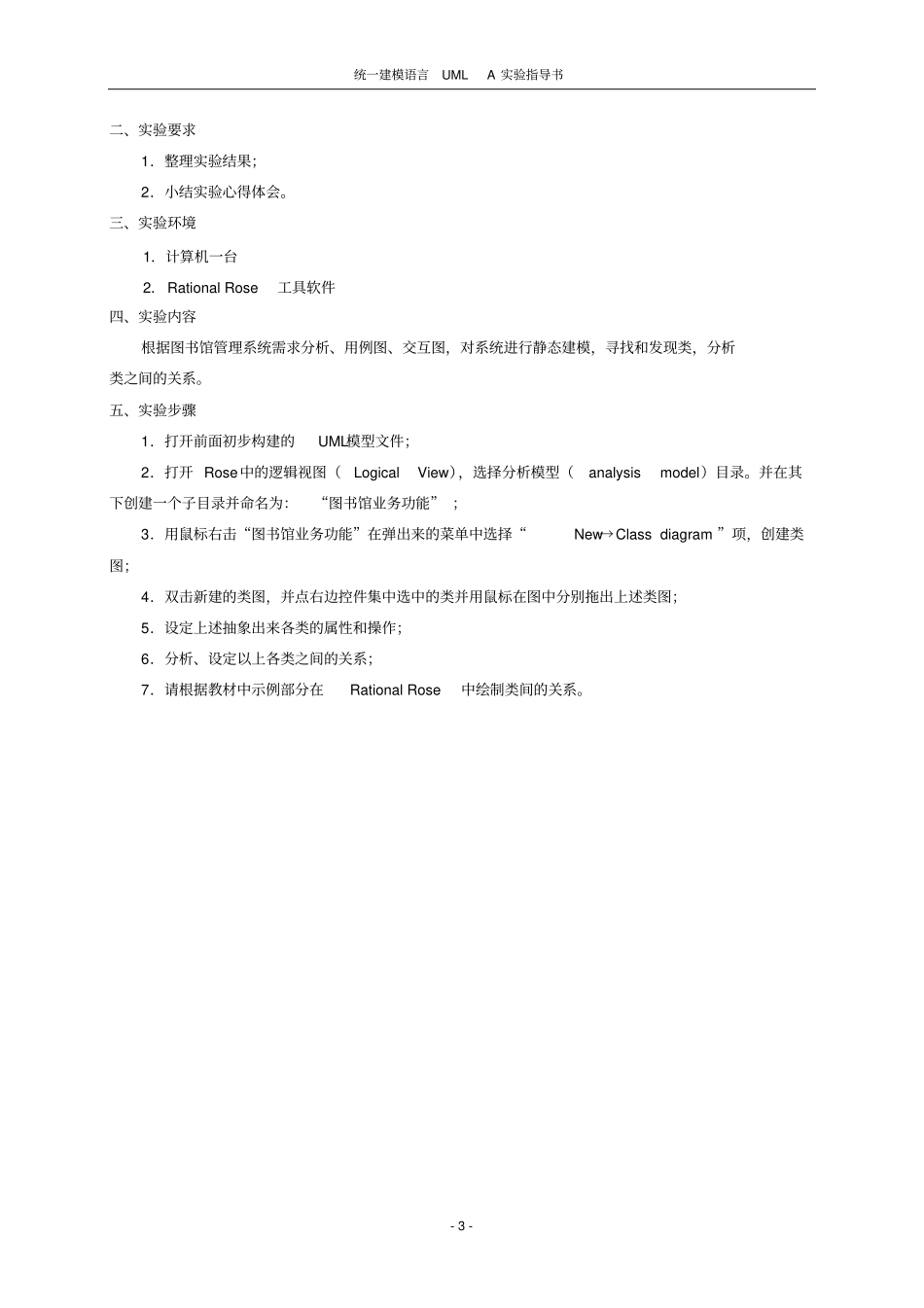

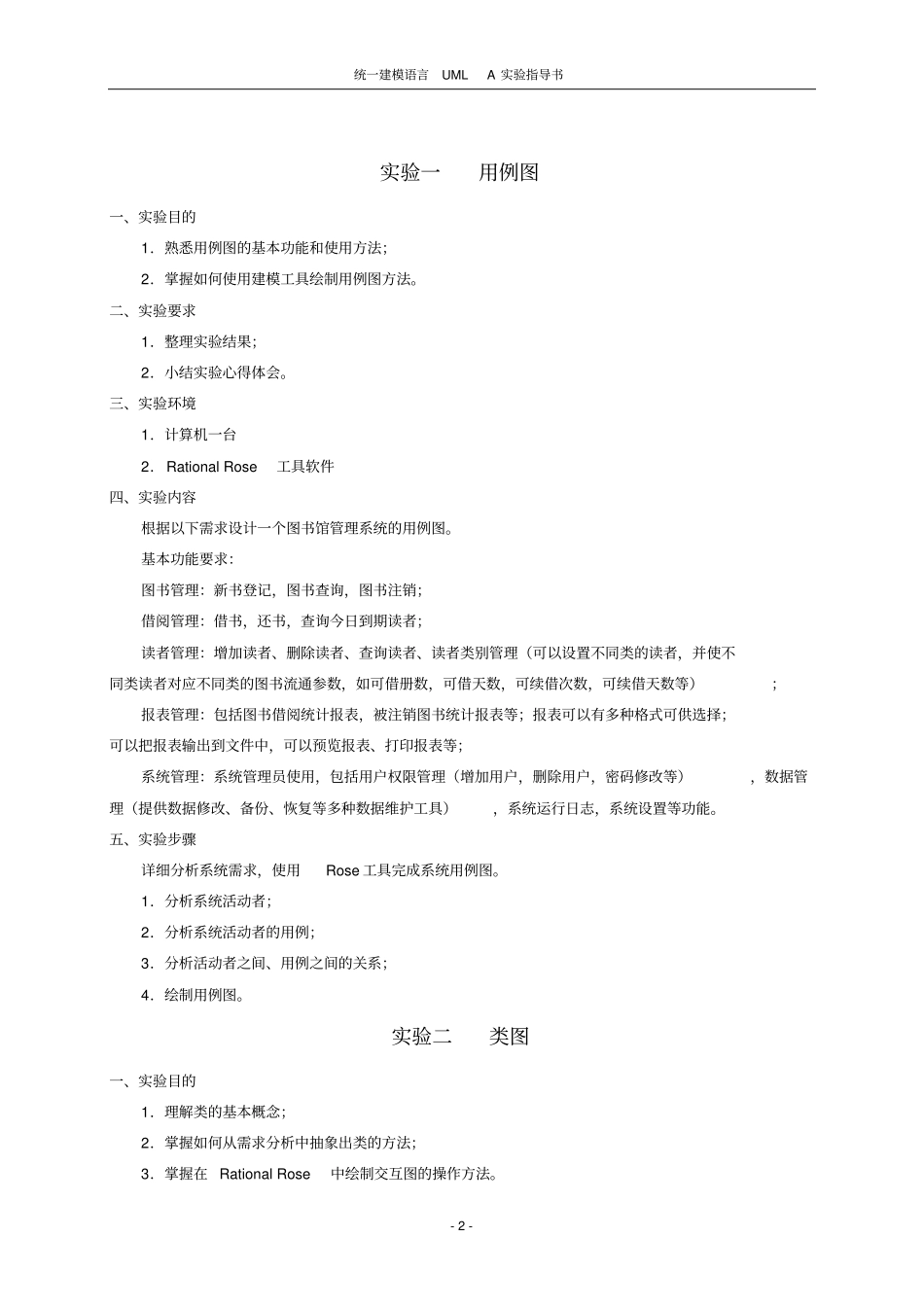

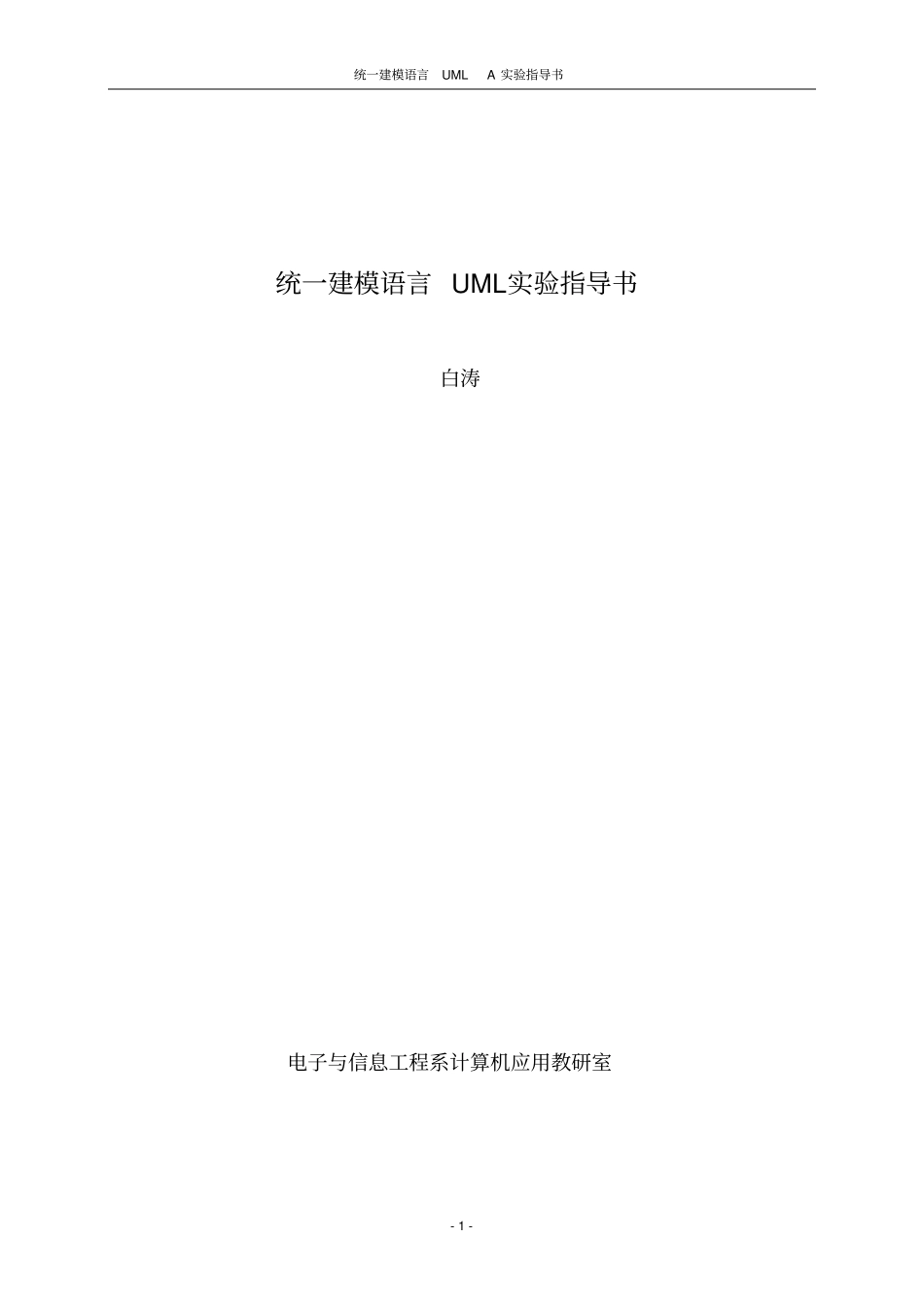

统一建模语言UMLA 实验指导书- 1 - 统一建模语言 UML 实验指导书白涛电子与信息工程系计算机应用教研室统一建模语言UMLA 实验指导书- 2 - 实验一用例图一、实验目的1．熟悉用例图的基本功能和使用方法；2．掌握如何使用建模工具绘制用例图方法。二、实验要求1．整理实验结果；2．小结实验心得体会。三、实验环境1．计算机一台2．Rational Rose工具软件四、实验内容根据以下需求设计一个图书馆管理系统的用例图。基本功能要求：图书管理：新书登记，图书查询，图书注销；借阅管理：借书，还书，查询今日到期读者；读者管理：增加读者、删除读者、查询读者、读者类别管理（可以设置不同类的读者，并使不同类读者对应不同类的图书流通参数，如可借册数，可借天数，可续借次数，可续借天数等）；报表管理：包括图书借阅统计报表，被注销图书统计报表等；报表可以有多种格式可供选择；可以把报表输出到文件中，可以预览报表、打印报表等；系统管理：系统管理员使用，包括用户权限管理（增加用户，删除用户，密码修改等），数据管理（提供数据修改、备份、恢复等多种数据维护工具），系统运行日志，系统设置等功能。五、实验步骤详细分析系统需求，使用Rose 工具完成系统用例图。1．分析系统活动者；2．分析系统活动者的用例；3．分析活动者之间、用例之间的关系；4．绘制用例图。实验二类图一、实验目的1．理解类的基本概念；2．掌握如何从需求分析中抽象出类的方法；3．掌握在 Rational Rose中绘制交互图的操作方法。统一建模语言UMLA 实验指导书- 3 - 二、实验要求1．整理实验结果；2．小结实验心得体会。三、实验环境1．计算机一台2．Rational Rose工具软件四、实验内容根据图书馆管理系统需求分析、用例图、交互图，对系统进行静态建模，寻找和发现类，分析类之间的关系。五、实验步骤1．打开前面初步构建的UML模型文件；2．打开 Rose中的逻辑视图（Logical View），选择分析模型（analysis model）目录。并在其下创建一个子目录并命名为：“图书馆业务功能” ；3．用鼠标右击“图书馆业务功能”在弹出来的菜单中选择“New→Class diagram ”项，创建类图；4．双击新建的类图，并点右边控件集中选中的类并用鼠标在图中分别拖出上述类图；5．设定上述抽象出来各类的属性和操作；6．分析、设定以上各类之间的关系；7．请根据教材中示例部分在Rational Rose中绘制类间的关系。统一建模语言UMLA 实验指导书- 4 - 实验三数...
