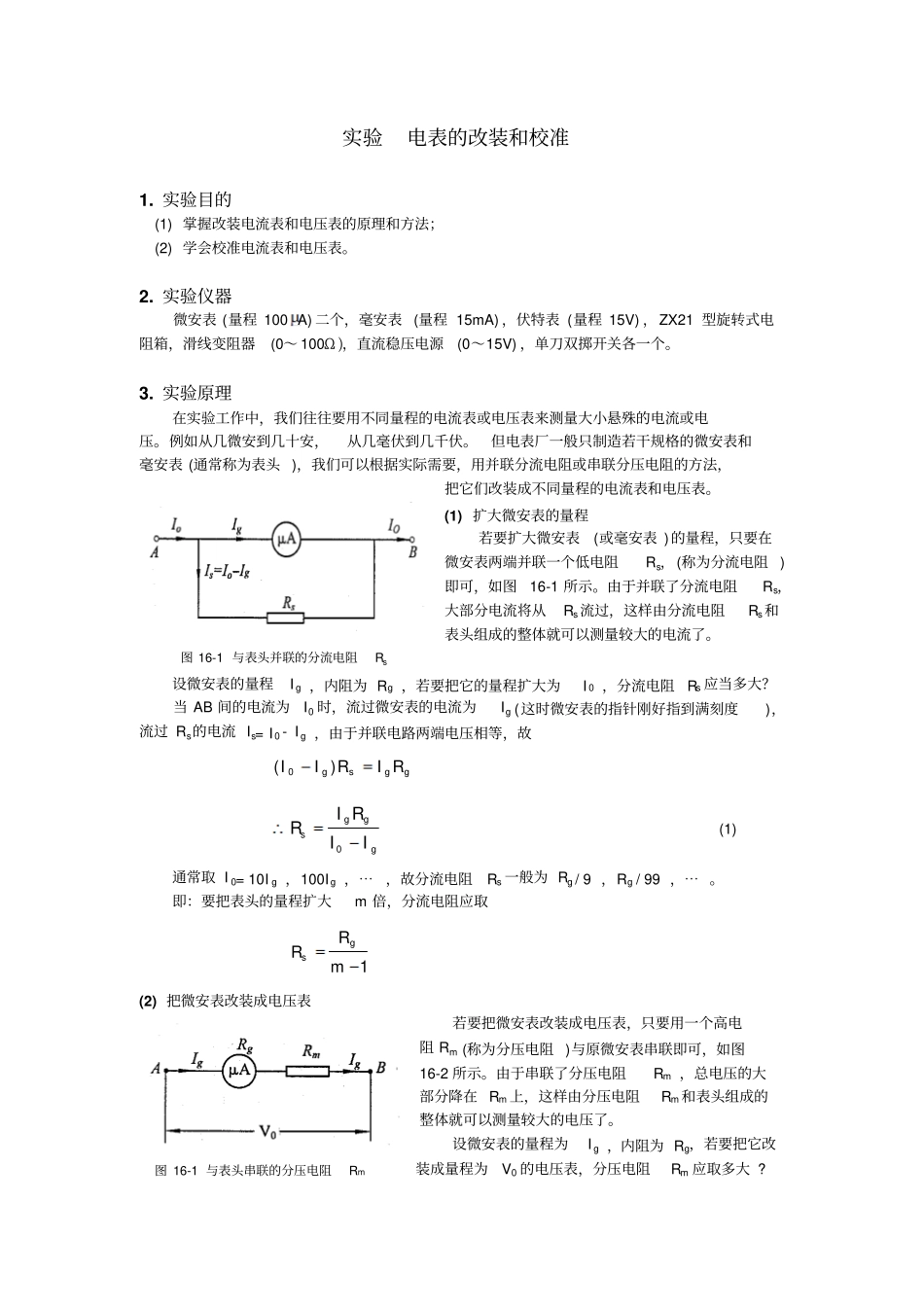

实验电表的改装和校准1. 实验目的(1) 掌握改装电流表和电压表的原理和方法;(2) 学会校准电流表和电压表。2. 实验仪器微安表 (量程 100 A) 二个,毫安表 (量程 15mA) ,伏特表 (量程 15V) ,ZX21 型旋转式电阻箱,滑线变阻器(0~ 100Ω ),直流稳压电源(0~15V) ,单刀双掷开关各一个。3. 实验原理在实验工作中,我们往往要用不同量程的电流表或电压表来测量大小悬殊的电流或电压。例如从几微安到几十安,从几毫伏到几千伏。但电表厂一般只制造若干规格的微安表和毫安表 (通常称为表头 ),我们可以根据实际需要,用并联分流电阻或串联分压电阻的方法,把它们改装成不同量程的电流表和电压表。(1) 扩大微安表的量程若要扩大微安表(或毫安表 )的量程,只要在微安表两端并联一个低电阻Rs,(称为分流电阻 )即可,如图16-1 所示。由于并联了分流电阻Rs,大部分电流将从Rs流过,这样由分流电阻Rs和表头组成的整体就可以测量较大的电流了。图 16-1 与表头并联的分流电阻Rs设微安表的量程I g ,内阻为 Rg ,若要把它的量程扩大为I 0 ,分流电阻Rs 应当多大?当 AB 间的电流为I0 时,流过微安表的电流为Ig (这时微安表的指针刚好指到满刻度),流过 Rs的电流 Is= I 0 - I g ,由于并联电路两端电压相等,故0()gsggIIRI R0ggsgI RRII(1) 通常取 I 0= 10I g ,100I g ,⋯,故分流电阻Rs 一般为 Rg / 9 ,Rg / 99 ,⋯ 。即:要把表头的量程扩大m 倍,分流电阻应取1gsRRm(2) 把微安表改装成电压表若要把微安表改装成电压表,只要用一个高电阻 Rm (称为分压电阻 )与原微安表串联即可,如图16-2 所示。由于串联了分压电阻Rm ,总电压的大部分降在 Rm 上,这样由分压电阻Rm 和表头组成的整体就可以测量较大的电压了。设微安表的量程为I g ,内阻为 Rg,若要把它改图 16-1 与表头串联的分压电阻Rm 装成量程为V0 的电压表,分压电阻Rm 应取多大 ? 当 A、B 两点间的电压为V0 时,流过微安表的电流为I g (这时微安表的指针刚好指到满刻度。因此只要在微安表的标度盘上直接标上与该电流相应的电压,微安表就成为电压表了),根据欧姆定律,得0()ggmVIRR0mggVRRI(2) (3) 表头内阻的测量由(1)式和 (2)式知,在改装电表前,首先应知道表头的内阻Rg 。测量微安表内阻Rg 的方法很多,较为简便常用的方法是“替代法”,即将被测表M 和另一微安表N 串联起来,再在两端加一定...
