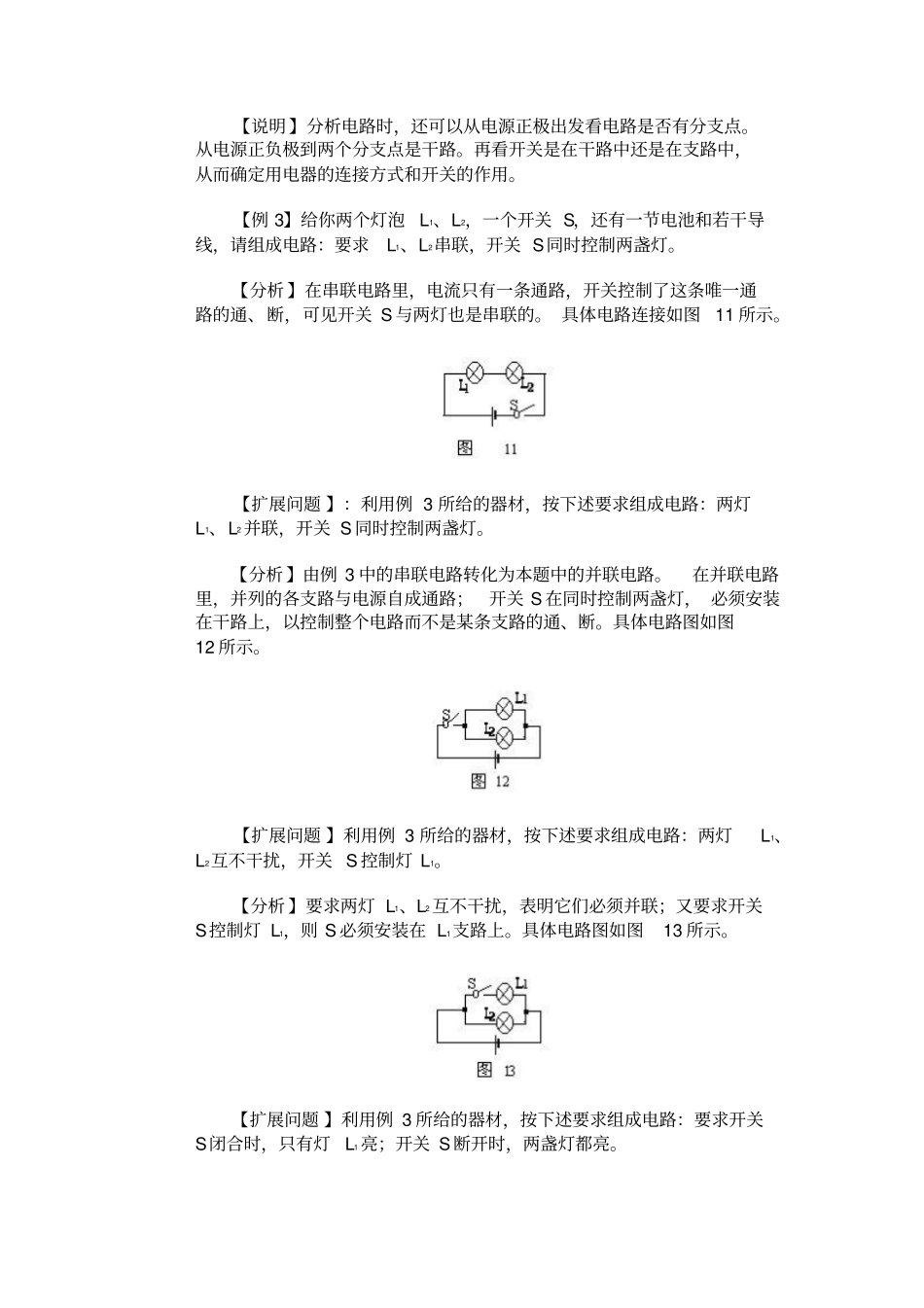

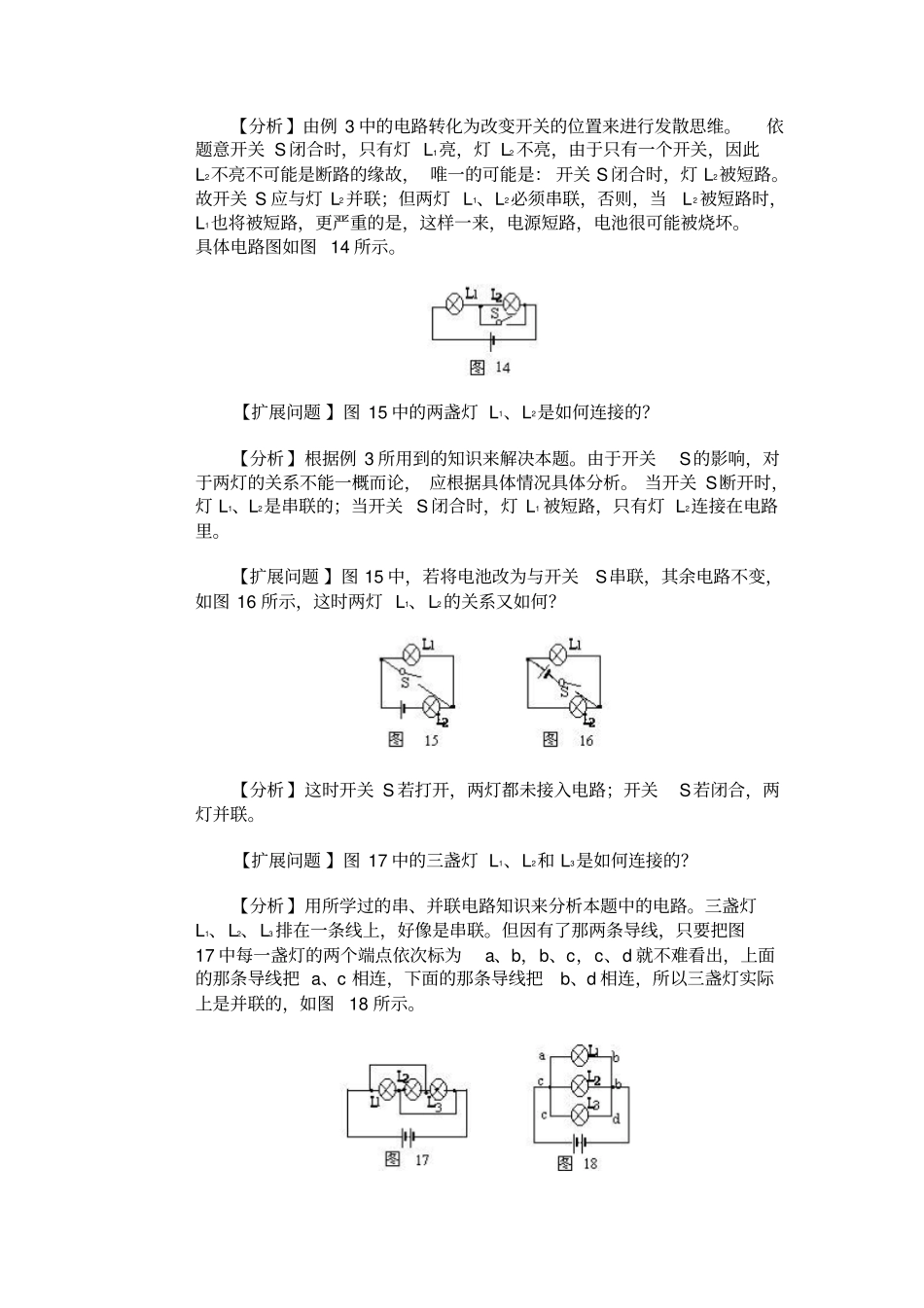

实验：组成串联电路和并联电路例题【例 1】把图 1 给出的实物连接成电路，要求：只闭合S1，只有 L1亮；只闭合 S2，只有 L2亮。【分析 】根据题意，L1与 L2是并联的， S1 与 S2分别控制 L1与 L2 两灯的支路，因此 S1与 L1串联组成一条支路跟S2与 L2串联组成的支路并联。其电路图如图 2 所示。【解答 】实物连接图如图3 所示。【例 2】如图 4 所示的电路，电灯属于哪种连接？S1和 S2分别控制什么？【分析 】分析电路时，可以把原电路整理改画成常见的电路图。因为电路的起点和终点是电源的两极，所以可以抓住电流的正负极向两边展开，从而可得到图5 所示的电路图。【解答 】电灯 L1与 L2是并联， S1控制整个电路， S2只控制 L2所在的支路。【说明 】分析电路时，还可以从电源正极出发看电路是否有分支点。从电源正负极到两个分支点是干路。再看开关是在干路中还是在支路中，从而确定用电器的连接方式和开关的作用。【例 3】给你两个灯泡L1、L2，一个开关 S，还有一节电池和若干导线，请组成电路：要求L1、L2串联，开关 S同时控制两盏灯。【分析 】在串联电路里，电流只有一条通路，开关控制了这条唯一通路的通、断，可见开关 S 与两灯也是串联的。 具体电路连接如图11 所示。【扩展问题 】：利用例 3 所给的器材，按下述要求组成电路：两灯L1、L2并联，开关 S 同时控制两盏灯。【分析 】由例 3 中的串联电路转化为本题中的并联电路。在并联电路里，并列的各支路与电源自成通路；开关 S 在同时控制两盏灯， 必须安装在干路上，以控制整个电路而不是某条支路的通、断。具体电路图如图12 所示。【扩展问题 】利用例 3 所给的器材，按下述要求组成电路：两灯L1、L2互不干扰，开关 S 控制灯 L1。【分析 】要求两灯 L1、L2互不干扰，表明它们必须并联；又要求开关S控制灯 L1，则 S 必须安装在 L1支路上。具体电路图如图13 所示。【扩展问题 】利用例 3 所给的器材，按下述要求组成电路：要求开关S闭合时，只有灯L1亮；开关 S 断开时，两盏灯都亮。【分析 】由例 3 中的电路转化为改变开关的位置来进行发散思维。依题意开关 S 闭合时，只有灯 L1亮，灯 L2不亮，由于只有一个开关，因此L2不亮不可能是断路的缘故， 唯一的可能是： 开关 S 闭合时，灯 L2被短路。故开关 S 应与灯 L2并联；但两灯 L1、L2必须串联，否则，当L2被短路时，L1也将被短路，更严重的是，这...
