调度通信设备维护与故障处理

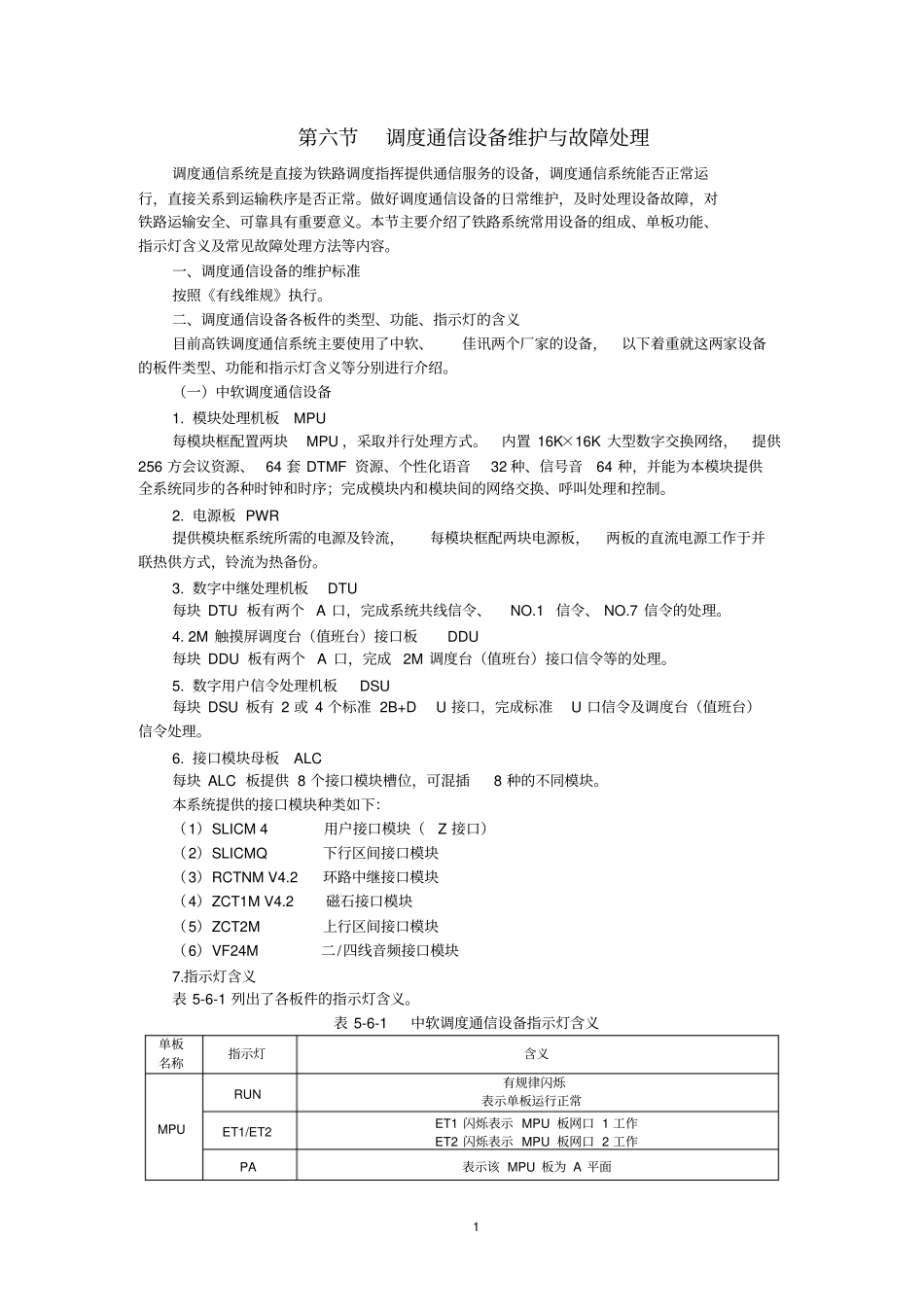

1 第六节调度通信设备维护与故障处理调度通信系统是直接为铁路调度指挥提供通信服务的设备，调度通信系统能否正常运行，直接关系到运输秩序是否正常。做好调度通信设备的日常维护，及时处理设备故障，对铁路运输安全、可靠具有重要意义。本节主要介绍了铁路系统常用设备的组成、单板功能、指示灯含义及常见故障处理方法等内容。一、调度通信设备的维护标准按照《有线维规》执行。二、调度通信设备各板件的类型、功能、指示灯的含义目前高铁调度通信系统主要使用了中软、佳讯两个厂家的设备，以下着重就这两家设备的板件类型、功能和指示灯含义等分别进行介绍。（一）中软调度通信设备1. 模块处理机板MPU 每模块框配置两块MPU ，采取并行处理方式。内置 16K×16K 大型数字交换网络，提供256 方会议资源、 64 套 DTMF 资源、个性化语音32 种、信号音64 种，并能为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。2. 电源板 PWR 提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。3. 数字中继处理机板DTU 每块 DTU 板有两个 A 口，完成系统共线信令、NO.1 信令、 NO.7 信令的处理。4. 2M 触摸屏调度台（值班台）接口板DDU 每块 DDU 板有两个 A 口，完成 2M 调度台（值班台）接口信令等的处理。5. 数字用户信令处理机板DSU 每块 DSU 板有 2 或 4 个标准 2B+D U 接口，完成标准U 口信令及调度台（值班台）信令处理。6. 接口模块母板ALC 每块 ALC 板提供 8 个接口模块槽位，可混插8 种的不同模块。本系统提供的接口模块种类如下：（1）SLICM 4 用户接口模块（Z 接口）（2）SLICMQ 下行区间接口模块（3）RCTNM V4.2 环路中继接口模块（4）ZCT1M V4.2 磁石接口模块（5）ZCT2M 上行区间接口模块（6）VF24M 二/四线音频接口模块7.指示灯含义表 5-6-1 列出了各板件的指示灯含义。表 5-6-1 中软调度通信设备指示灯含义单板名称指示灯含义MPU RUN 有规律闪烁表示单板运行正常ET1/ET2 ET1 闪烁表示 MPU 板网口 1 工作ET2 闪烁表示 MPU 板网口 2 工作PA 表示该 MPU 板为 A 平面2 PB 表示该 MPU 板为 B 平面AL 灯亮表示 MPU 板告警DTU RUN 快闪表示与MPU 板通信正常慢闪表示与MPU 板通信故障、该DTU 板不在数字环上或与数字环通信故障AL 灯亮表示 DTU 板告...
