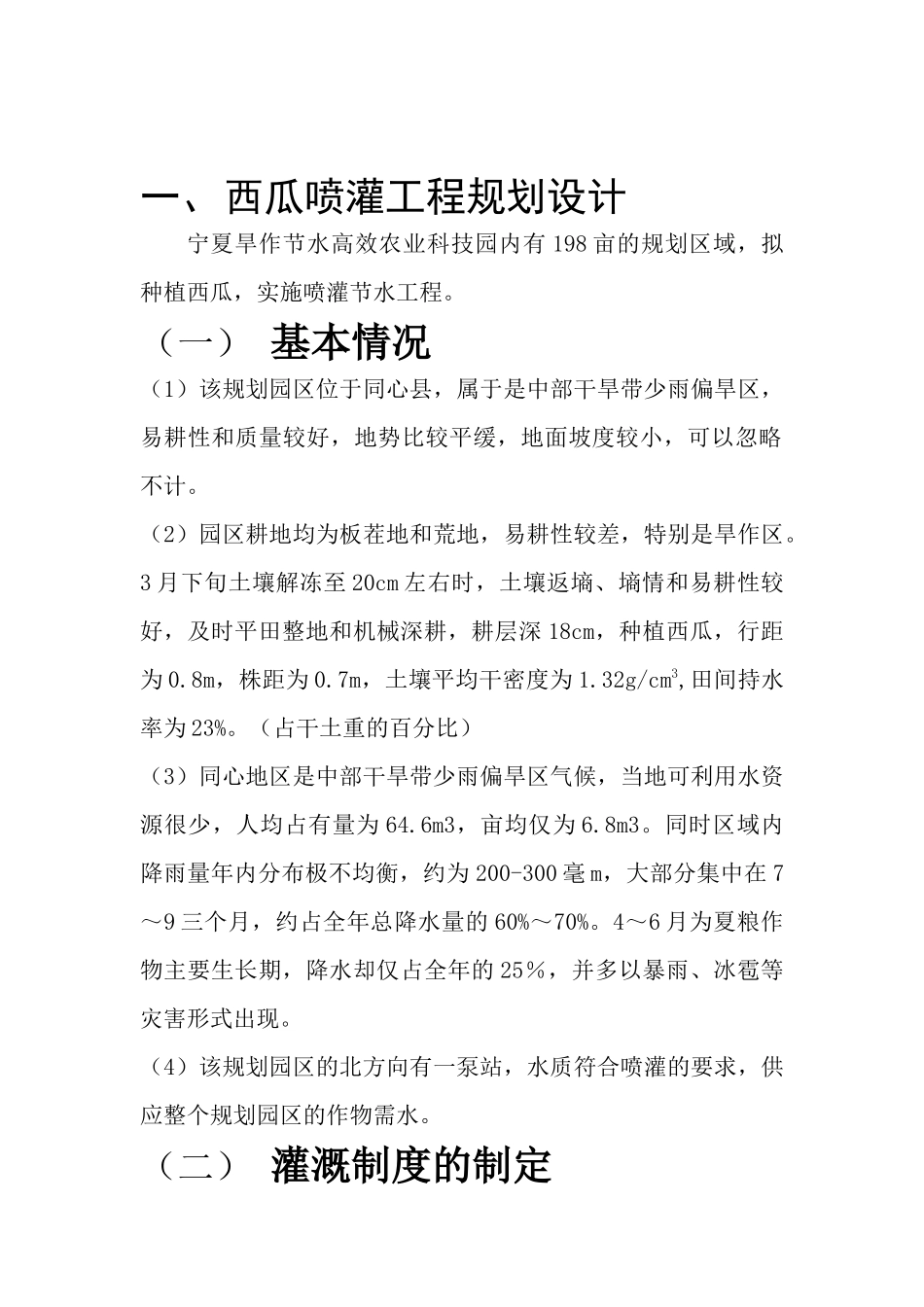

一、西瓜喷灌工程规划设计宁夏旱作节水高效农业科技园内有198亩的规划区域，拟种植西瓜，实施喷灌节水工程。（一）基本情况（1）该规划园区位于同心县，属于是中部干旱带少雨偏旱区，易耕性和质量较好，地势比较平缓，地面坡度较小，可以忽略不计。（2）园区耕地均为板茬地和荒地，易耕性较差，特别是旱作区。3月下旬土壤解冻至20cm左右时，土壤返墒、墒情和易耕性较好，及时平田整地和机械深耕，耕层深18cm，种植西瓜，行距为0.8m，株距为0.7m，土壤平均干密度为1.32g/cm3,田间持水率为23%。（占干土重的百分比）（3）同心地区是中部干旱带少雨偏旱区气候，当地可利用水资源很少，人均占有量为64.6m3，亩均仅为6.8m3。同时区域内降雨量年内分布极不均衡，约为200-300毫m，大部分集中在7～9三个月，约占全年总降水量的60%～70%。4～6月为夏粮作物主要生长期，降水却仅占全年的25％，并多以暴雨、冰雹等灾害形式出现。（4）该规划园区的北方向有一泵站，水质符合喷灌的要求，供应整个规划园区的作物需水。（二）灌溉制度的制定(1)设计灌水定额，按照灌水定额的公式计算。m设=0.1hγ(β1−β2)/η式中：m设-设计灌水定额，m3/hm2γ-土壤的干密度，1.32g/cm3h-计划湿润层深度，一般40-60cm,这里取40cmβ1，β2-适宜土壤含水量的上下限，这里取田间持水量的90%，65%,田间持水量为23%η-灌溉水利用系数，这里取0.85计算m=0.1*40*1.32*(0.9-0.65)*23/0.85=35.7mm=357m3/hm2（2）设计灌水周期。T=m设η/Ea式中：T-设计灌水周期，dEa-作物的日需水量，mm/d,西瓜的最大日均耗水量出现在结瓜期，此后耗水量持续下降，这里取7.6mm/d；计算的T=35.7*0.85/7.6=3.99d，取4天。（3）一次灌水时间一次灌水时间按照下式计算t=m设/ρ平均计算得t=35.7/8.5=4.2h,式中8.5为平均喷灌强度（三）喷灌系统的选型综合考虑，选择固定式管道喷灌系统，除去喷头以外，其他所有组成部分均固定不动，各级管道埋入地下，固定式管道操作便捷，易于维修管理。（四）确定灌区的总体布置灌区地势平坦，公路贯穿东西，园区在南北方向布置，本规划园区内有一人工开挖的景观湖，将西瓜园区分为两部分，上部97亩，下部101亩，景观底部可以开挖一条管道连接两片区域，区域左面有一条河，水位不深，同样可以通过开挖将西瓜区域和大枣区域将结合，避免投资的浪费。整个规划区域共用一块水源。具体的喷灌方案，地下管道，地上喷头的布置见下图。（五）喷头的选型与组合（1）喷头的选型查《农业综合节水技术》中沙壤土的允许喷灌强度为ρ允=15mm/h，要求喷灌系统的平均喷灌强度应该小于土壤的允许喷灌强度。为了节省管道的布置和喷头的数目，同时考虑喷头的喷洒半径，选用DN25型号的喷头（塑料摇臂式喷头），喷头压力250-450kpa,流量3.0-6.0（m3/h），射程15-22m，喷嘴直径7mm（2）计算喷头平均喷灌强度。土壤的平均喷灌强度为：ρ平均=1000qbl式中；q-一个喷头的流量,m3/hb-支管的间距,ml-沿支管的喷头间距,m（3）喷头的间距和支管间距支管的间距设计为b=1.42R设系数，取0.8，R为喷头的射程，这里取20m，通过计算的支管的间距和喷头的间距都为23m，为正方形布置。则平均喷灌强度ρ平均=1000*4.5/（23*23）=8.5mm/h<ρ允,满足要求。（4）计算同时工作的喷头数和支管数。同时工作的喷头数N喷可以按照下式计算N喷=（Abl）∗(tT设C)式中A-喷灌系统的灌溉面积，m2；C-喷灌系统每天工作的有效工作小时数，考虑到夜间不工作，所以有效工作小时数为12小时。喷灌灌溉总面积为198亩，即为132006.6m2，b,L均为23m，t=4.2h,T设=4d,则N喷=22个同时工作的支管数N支为N支=N喷/n喷式中n喷-一根支管上的喷头数对于97亩的规划区域，因为支管的长度较长，一根支管的喷头取6个，则N支=4对于101亩的规划区域，支管的长度较短，一根支管的喷头取4个，则N支=6，具体的喷灌轮灌组中同时工作的支管数目和喷头数目灵活取值，但不宜相差太大。（六）确定支管的轮灌方式支管的轮灌方式不同，干管中通过的流量也不同，因为景观把一个整体的区域划分为两个了，所以在规划设计中两块地方进行分别灌溉。对97亩的区域，进行分组灌溉，同时工作的支管有四条，因为...
