喷锚支护施工方案(同名18621)VIP免费

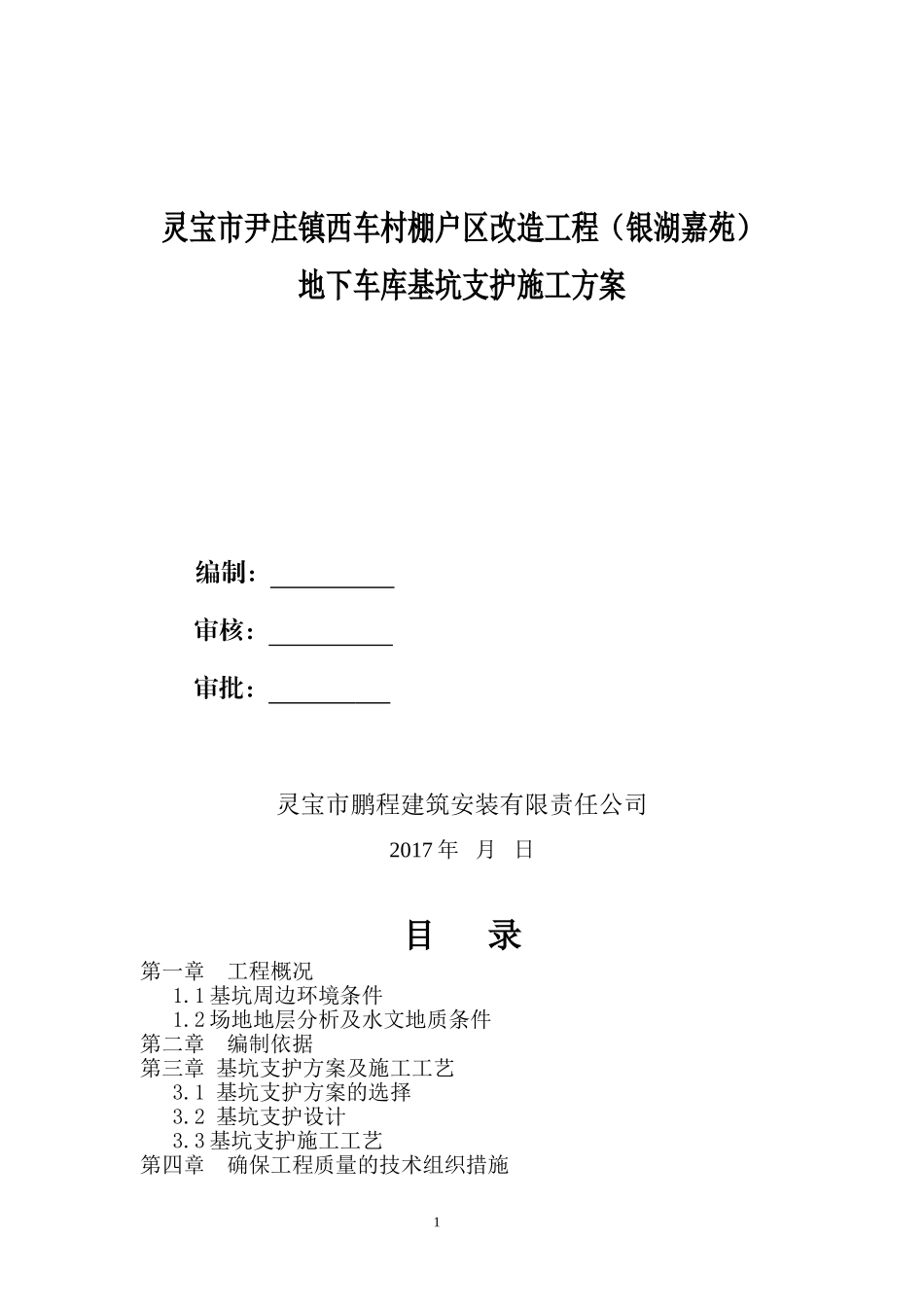

灵宝市尹庄镇西车村棚户区改造工程（银湖嘉苑）地下车库基坑支护施工方案编制：审核：审批：灵宝市鹏程建筑安装有限责任公司2017年月日目录第一章工程概况1.1基坑周边环境条件1.2场地地层分析及水文地质条件第二章编制依据第三章基坑支护方案及施工工艺3.1基坑支护方案的选择3.2基坑支护设计3.3基坑支护施工工艺第四章确保工程质量的技术组织措施14.1项目部人员配置4.2组织措施4.3土方施工质量保障措施4.4支护工程质量目标及质量保证措施4.5建立健全各项管理制度第五章确保工程工期的技术组织措施5.1确保工期的组织措施5.2确保工期的保证措施5.3确保工期对建设单位的建议第六章确保安全生产和文明施工的技术组织措施6.1主要管理措施6.2确保工程安全施工的技术组织措施6.3确保文明施工的技术组织措施第七章主要施工机械及人员计划需用量7.1主要施工设备需用量计划7.2劳动力计划第八章周边环境及协调关系的措施8.1环境保护措施8.2协调周边关系的组织措施第九章雨季施工措施第十章基坑排水第十一章基坑及周边环境变形检测第十二章基坑支护施工进度计划表第十三章基坑支护安全应急救援措施2第一章工程概况1.1工程概况灵宝市尹庄镇西车村棚户区改造工程（银湖嘉苑）拟建地下一层车库，基坑开挖深度约为6米。拟建建筑物的重要性等级为二级，场地复杂程度等级为二级，地基复杂程度为二级.根据周边环境及《建筑地基处理技术规范》（JGJ79-2002）等规范规定综合考虑，本基坑开挖应为分层进行，开挖与支护紧密配合。1.2场地地层分析及水文地质条件⑴场地工程地质条件场地地形、地貌：拟建工程场地位于灵宝市尹庄镇西车村玉城路东侧，地形平坦。基坑周边3#、4#和5#楼主体结构已施工完成，老年公寓楼已开工，东西两侧的门面房暂未施工且相距较远。基坑位于在建小区中部，暂周边无管网等不良地质作用。⑵地层及地基土层描述灵宝市尹庄镇西车村棚户区改造工程（银湖嘉苑）地下车库工程，重要性等级为二级，场地复杂程度等级为二级，地基复杂程度为二级。拟建场地土类型属自重Ⅱ级（中等）湿陷性黄土场地，工程现场场地比较平坦。拟建场地勘察深度内地下水为孔隙潜水区类型，根据地质资料，地下水位埋深自然地面下28.5-32.7m之间,主要接受大气降水及侧向径流补给，通过地下侧向径流人工开采和蒸发排泄。根据钻探、静力触探，结合室内土工试验分析结果，在钻探所达第①层：以黄土状粉土回填为主。主要由建筑垃圾、砾石、砖块、植物根系等组成；层底埋深1.6m。3深度范围内，均为第四系地层，岩土主要为粘性土。钻探揭露范围内依据其岩性和工程地质条件自上而下分为以下4层：第②层：粉土，场地普遍分布，褐黄色，密实，湿。局部夹薄层粘性土，干强度低，韧性低，摇振反应中等，无光泽。层底埋深4.6~7.20m。第③层：粉质粘土，褐黄色，硬塑，含铁锰成分及灰白色泥质成分。干强度高，高韧性，摇振反应无，切面光滑。层底埋深2.40~4.70m。第④层：粉质粘土，褐黄色，可塑，含少量铁锰成分及灰白色泥质成分，局部粉质含量高。干强度低，低韧性，摇振反应无，无光泽。层底埋深2.0~8.10m。第二章编制依据本专项设计方案编制依据包括一下内容：2.1法律法规、规范标准(1)《建筑基坑支护技术规范》(JGJ120-2012)(2)《土层锚杆设计与施工规范》(CECS22-90)(3)《复合土钉墙支护技术规范》(GB50739-2011)(4)《锚杆喷射混凝土支护技术规范》(GB50086-2001)(5)《建筑地基基础设计规范》(GB50007-2011)(6)《建筑基坑工程技术规范》(YB9258-97)(7)《建筑地基基础工程施工质量验收规范》(GB50202-2002)2.2工程勘察资料《灵宝市尹庄镇西车村棚户区改造工程（银湖嘉苑）岩土工程勘察报告》（详勘察）由河南省博瑞地质工程有限公司提供。第三章基坑支护方案及施工工艺3.1基坑支护方案的选择⑴基坑支护方案论证本工程基坑开挖深度约为5.9m--6m。根据场地工程地质条件,基坑深度范围内主要为粉土和粉质粘土,结合《岩土工程勘察报告》与河南智博建筑设计集团有限公司设计的支护方案,土方开挖应按照确定的基坑边界和坡率分层、分段进行，边坡附近不留孤岛、土柱，每层开挖深度应符合规范要求，不可超挖，随开挖随支护，开挖过...
