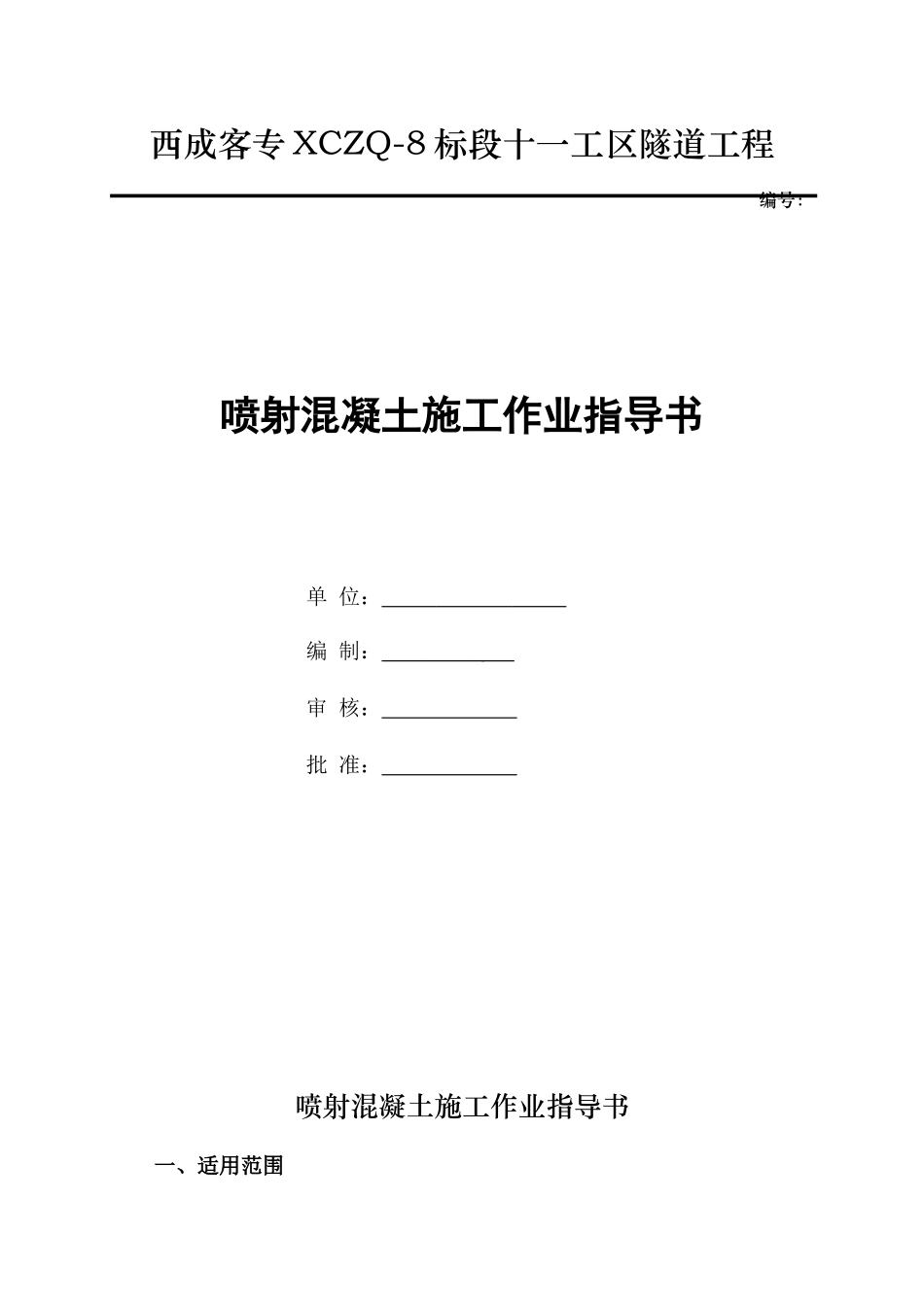

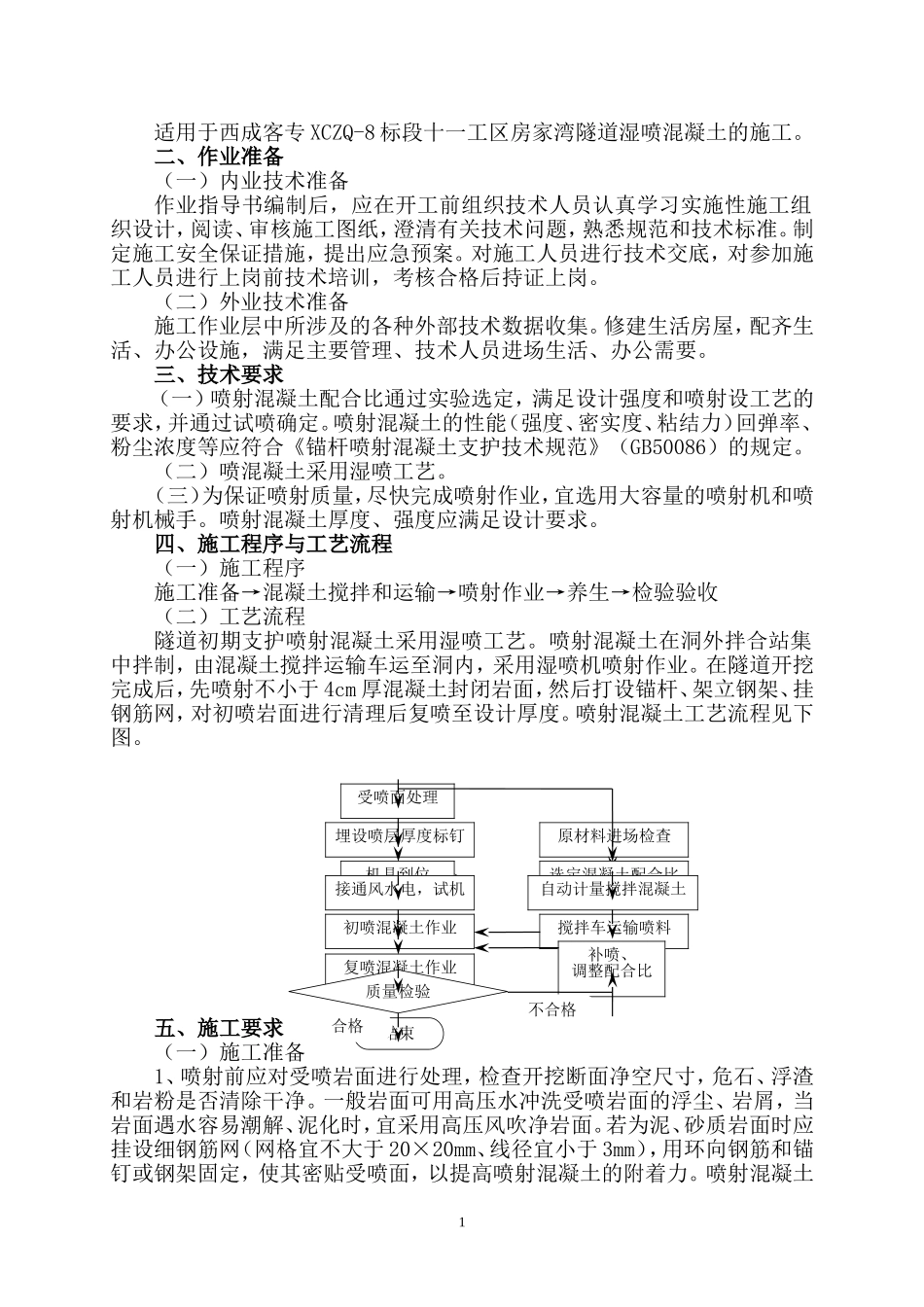

西成客专XCZQ-8标段十一工区隧道工程编号：喷射混凝土施工作业指导书单位：编制：审核：批准：喷射混凝土施工作业指导书一、适用范围适用于西成客专XCZQ-8标段十一工区房家湾隧道湿喷混凝土的施工。二、作业准备（一）内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。（二）外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。三、技术要求（一）喷射混凝土配合比通过实验选定，满足设计强度和喷射设工艺的要求，并通过试喷确定。喷射混凝土的性能（强度、密实度、粘结力）回弹率、粉尘浓度等应符合《锚杆喷射混凝土支护技术规范》（GB50086）的规定。（二）喷混凝土采用湿喷工艺。（三）为保证喷射质量，尽快完成喷射作业，宜选用大容量的喷射机和喷射机械手。喷射混凝土厚度、强度应满足设计要求。四、施工程序与工艺流程（一）施工程序施工准备→混凝土搅拌和运输→喷射作业→养生→检验验收（二）工艺流程隧道初期支护喷射混凝土采用湿喷工艺。喷射混凝土在洞外拌合站集中拌制，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。在隧道开挖完成后，先喷射不小于4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。喷射混凝土工艺流程见下图。五、施工要求（一）施工准备1、喷射前应对受喷岩面进行处理，检查开挖断面净空尺寸，危石、浮渣和岩粉是否清除干净。一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。喷射混凝土1结束施工准备受喷面处理埋设喷层厚度标钉机具到位接通风水电，试机初喷混凝土作业复喷混凝土作业质量检验原材料进场检查选定混凝土配合比自动计量搅拌混凝土搅拌车运输喷料补喷、调整配合比不合格合格前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。2、设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。3、检查机具设备和风、水、电等管线路，机械湿喷浆手或湿喷机就位，并试运转。4、保证作业区具有良好通风及照明条件，喷射作业的环境温度不得低于5℃。5、若喷面的小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。大面积潮湿的岩面宜采用粘结性强的混凝土，可通过添加外加剂、掺合料改善混凝土性能。大股涌水宜采用注浆堵水后再喷射混凝土。（二）喷射混凝土设计十一工区房家湾隧道主洞Ⅲ、Ⅳ级围岩初期支护采用C25喷混凝土24h强度不低于10Mpa，辅助坑道初期支护采用C25喷混凝土，24h强度不低于10Mpa。厚度要求：主洞Ⅲa12cm，Ⅲb边墙12cm、拱部23cm，Ⅳa拱墙25cm、仰拱10cm，Ⅳb拱墙25cm，仰拱15cm，辅助坑道：Ⅲ-DP12cm，Ⅳ-DP20cm，Ⅳ-DM20cm，Ⅳ-SM23cm，Ⅴ-DM23cm。强度符合设计要求、不发生管路堵塞、能向上喷至设计厚度的要求。（三）施工工艺1、混凝土搅拌和运输（1）湿喷混凝土搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，速凝剂在喷射机喂料时加入。（2）运输采用混凝土运输罐车，随运随拌。喷射混凝土时，多台运输车应交替运料，以满足湿喷混凝土的供应。在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。2、喷射作业⑴喷射操作程序应为：打开速凝剂辅助风→缓慢打开主风阀→启动速凝剂计量泵、主电机、振动器→向料斗加混凝土。⑵喷射混凝土作业应采用分段、自下而上进行，分段长度不宜大于6m。喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。分层喷射时，一次喷射混凝土厚度不小于40mm，后一层喷射应在前一层混凝...
