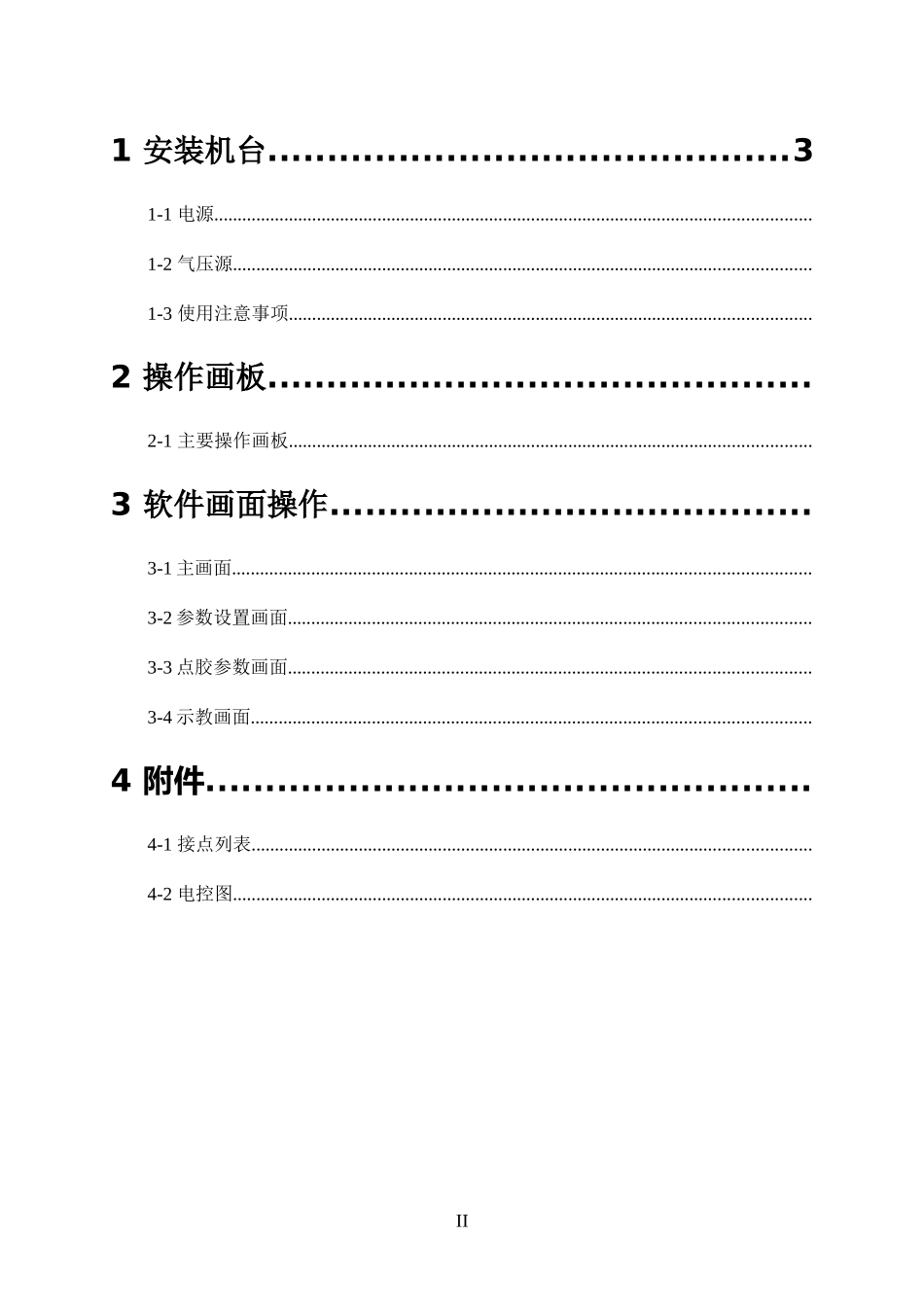

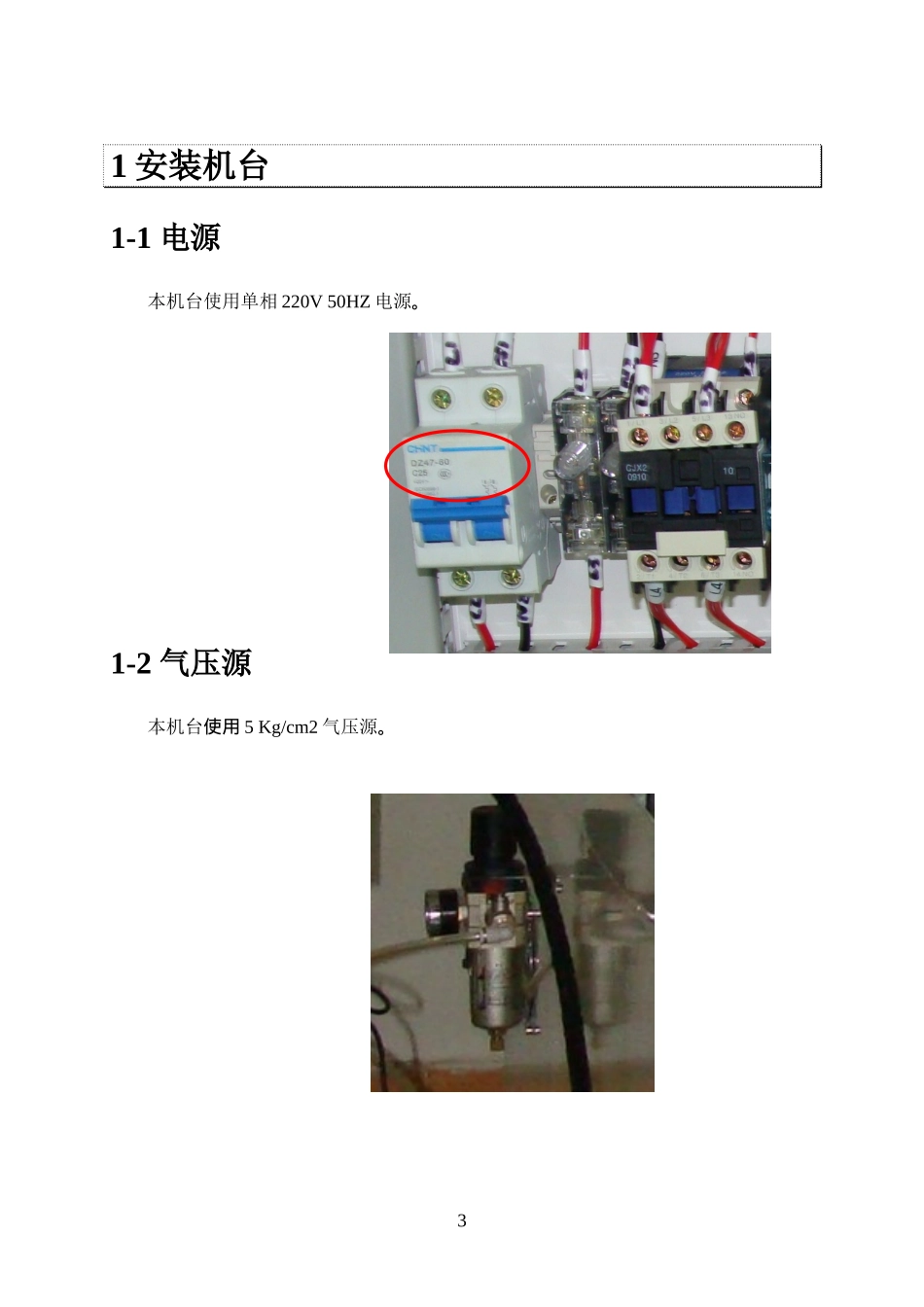

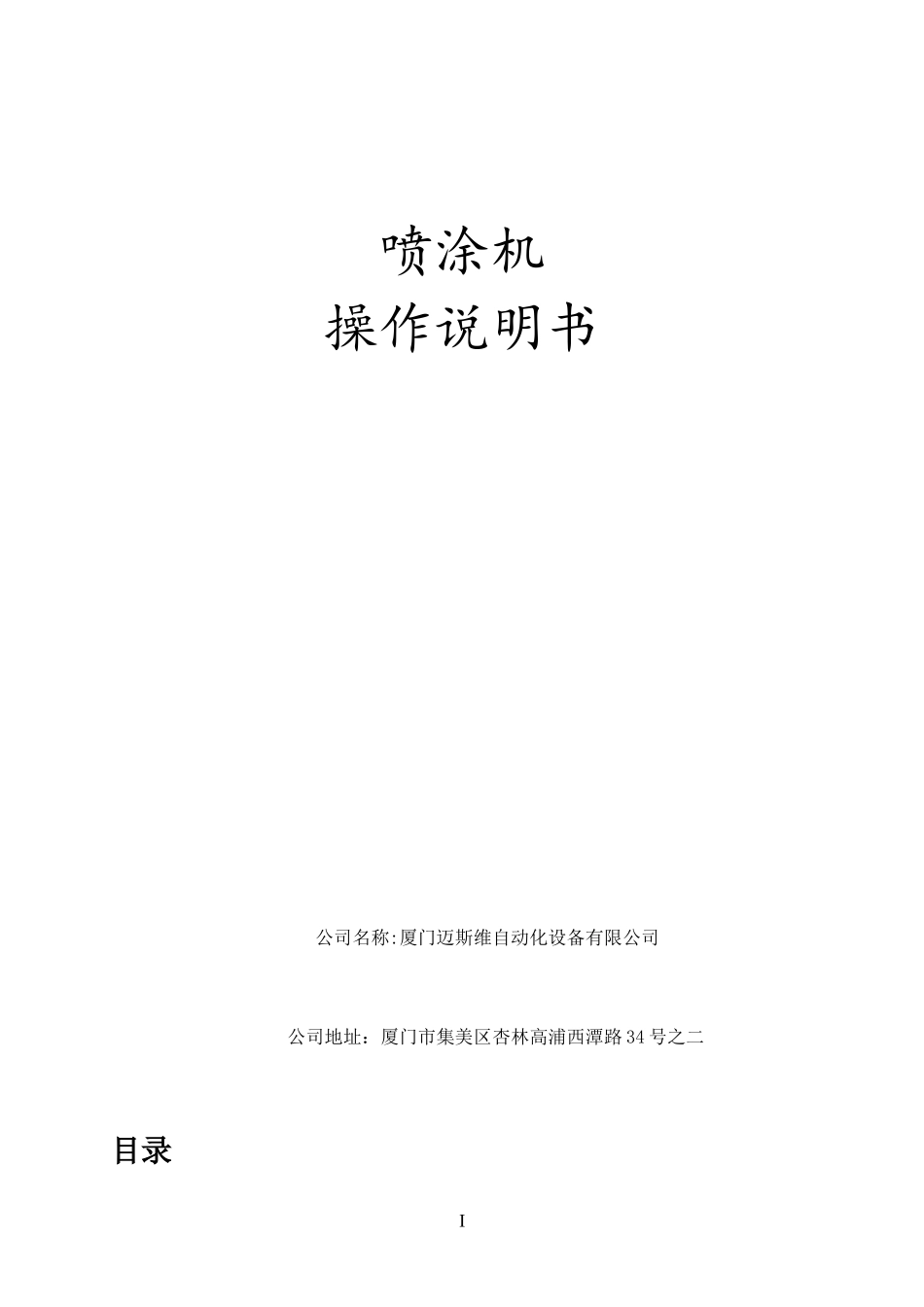

喷涂机操作说明书公司名称:厦门迈斯维自动化设备有限公司公司地址：厦门市集美区杏林高浦西潭路34号之二目录I1安装机台............................................31-1电源................................................................................................................................1-2气压源............................................................................................................................1-3使用注意事项................................................................................................................2操作画板..............................................2-1主要操作画板................................................................................................................3软件画面操作.........................................3-1主画面............................................................................................................................3-2参数设置画面................................................................................................................3-3点胶参数画面................................................................................................................3-4示教画面........................................................................................................................4附件...................................................4-1接点列表........................................................................................................................4-2电控图............................................................................................................................II1安装机台1-1电源本机台使用单相220V50HZ电源。1-2气压源本机台使用5Kg/cm2气压源。31-3使用注意事项操作前请详细阅读本手册，并确实检查防护装置之功能完整并注意有关安全规定，以提供操作时之安全保障。禁止未经训练之人员靠近或操作机器，以避免发生危险。禁止未经训练或未经许可之人员，任意搬运，组装，拆卸，调整本机器，或加装任何非本公司授权之附加装置。机器的安装，使用和操作应严格遵守所在国家和地方的相应法律条文，标准和规定。并请将机器定位妥当，并校正水平之后，才可开始使用。请勿以锐利物品触及显示器或其它物品，以免造成损坏。电控箱内勿放置其他物品，以免防止散热。且避免电控箱及其配件淋到其他液体，或曝露在高温度的环境中，如非必要，请避免使用机器内部插座，以免造成非预期的影响。欲进行机器维修动作进，请先确定机器安全，并放置警告标志，使第三者不至于错误操作，才可进行。本手册没有记载而用户在操作和使用中仍有不了解或需更详细资料请与本公司服务部门联络。42操作面板2-1主要操作面板1．急停按钮：警急情况下按下此按钮，机器所有动作处于停止状态，步进电机处释放状态，待故障排除后放右解除。2．电源启动：按下此按钮，启动机器内部电源。3．照明按钮：按下此按钮，启动机器照明电源。4．抽风按钮：按下此按钮，启动机器抽风电源。5．UV灯按钮：按下此按钮，启动机器UV灯检测电源。6．总电源开关：启动机器总电源。53软件画面操作3-1主画面61T23456789ABCDEFGSRQPONMLKJIH1．菜单内容：文件，显示，操作，设置，运行，帮助。1-1：文件点击文件，弹出下拉式菜单，包含以下内容，1可以在此调用编辑好的程序。2可导入DXF图形。3退出软件。1-2：显示点击显示，弹出下拉式菜单，包含以下内容，1输入口状态，能监控设备输入输出的信号状态，2限位报警状态，监控XYZ，低气压，及急停等信号状态1-3：操作7点击操作，弹出下拉式菜单，包含以下内容，1开始浸泡，点击后胶枪将自动到浸泡位置。2退出浸泡，点击后胶枪会自动到吐液位，吐完液后自动回到XY工作起点。3设备总复位，点击...
