pe管道定向钻施工方案

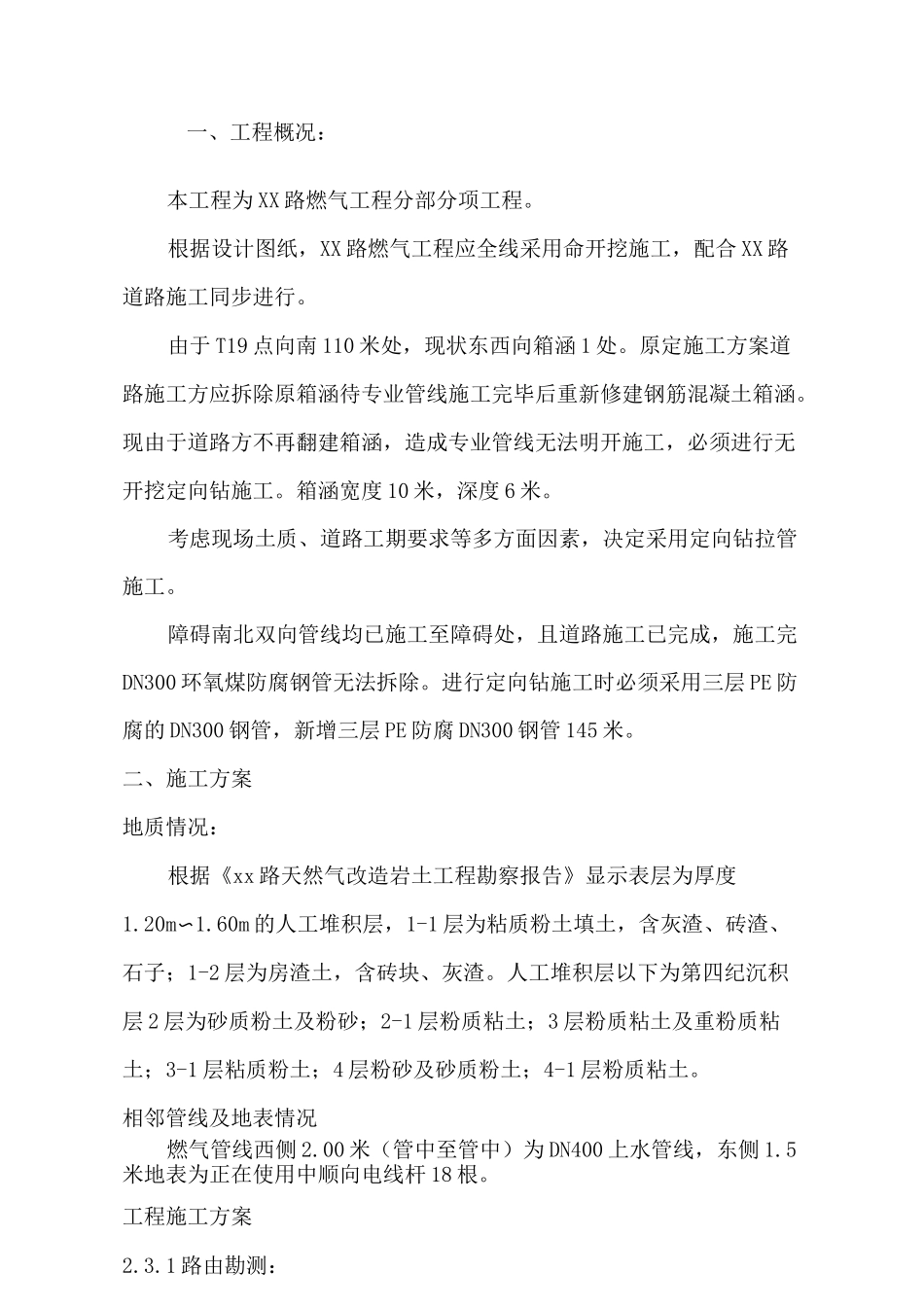

一、工程概况：本工程为 XX 路燃气工程分部分项工程。根据设计图纸，XX 路燃气工程应全线采用命开挖施工，配合 XX 路道路施工同步进行。由于 T19 点向南 110 米处，现状东西向箱涵 1 处。原定施工方案道路施工方应拆除原箱涵待专业管线施工完毕后重新修建钢筋混凝土箱涵。现由于道路方不再翻建箱涵，造成专业管线无法明开施工，必须进行无开挖定向钻施工。箱涵宽度 10 米，深度 6 米。考虑现场土质、道路工期要求等多方面因素，决定采用定向钻拉管施工。障碍南北双向管线均已施工至障碍处，且道路施工已完成，施工完DN300 环氧煤防腐钢管无法拆除。进行定向钻施工时必须采用三层 PE 防腐的 DN300 钢管，新增三层 PE 防腐 DN300 钢管 145 米。二、施工方案地质情况：根据《xx 路天然气改造岩土工程勘察报告》显示表层为厚度1.20m〜1.60m 的人工堆积层，1-1 层为粘质粉土填土，含灰渣、砖渣、石子；1-2 层为房渣土，含砖块、灰渣。人工堆积层以下为第四纪沉积层 2 层为砂质粉土及粉砂；2-1 层粉质粘土；3 层粉质粘土及重粉质粘土；3-1 层粘质粉土；4 层粉砂及砂质粉土；4-1 层粉质粘土。相邻管线及地表情况燃气管线西侧 2.00 米（管中至管中）为 DN400 上水管线，东侧 1.5米地表为正在使用中顺向电线杆 18 根。工程施工方案2.3.1 路由勘测：根据现有地勘报告和已有地下管线资料确定穿越路线。管线复杂路段用探测仪辅助探明已有地下管线。确定钻机入场与停放位置。确定钻进入土点和出土点，确定下管坑和出管坑位置，确定水平段深度和方向，确保该段内与已有地下管线保持安全距离；2.3.2 绘制穿越计划图，标明重点注意位置，标明控向水平段的位置。2.3.3 挖下管坑和出管坑，下管坑长度根据现场位置，出管坑能卸下钻具，钻进机进场就位进入工作状态。2.3.4 标定发射棒和探测仪。2.3.5 钻导向孔：由便道斜向钻入地下；每接入一根钻杆测定一次钻深和方位角；达到预定深度后，调整方位角，停止回转直接顶进，由斜向钻进向水平钻进过渡，在出管坑处将地下钻杆导成水平；钻进中精确调整方位角，回转钻进使钻杆水平钻进到下管坑内。2.3.6 回拉扩孔：在下管坑内卸下发射棒和钻头，接上扩孔钻头回转提升，① 200mm 以下钢管直接回拉，安装分动器卡管器与回扩头尾部，将所要铺设的第一节钢管直接卡在卡管器中，开动钻机回转提升将其拉入孔内，在出管坑焊上下一节钢管回拖，逐步焊管回拖直到出管坑；铺设① ...
