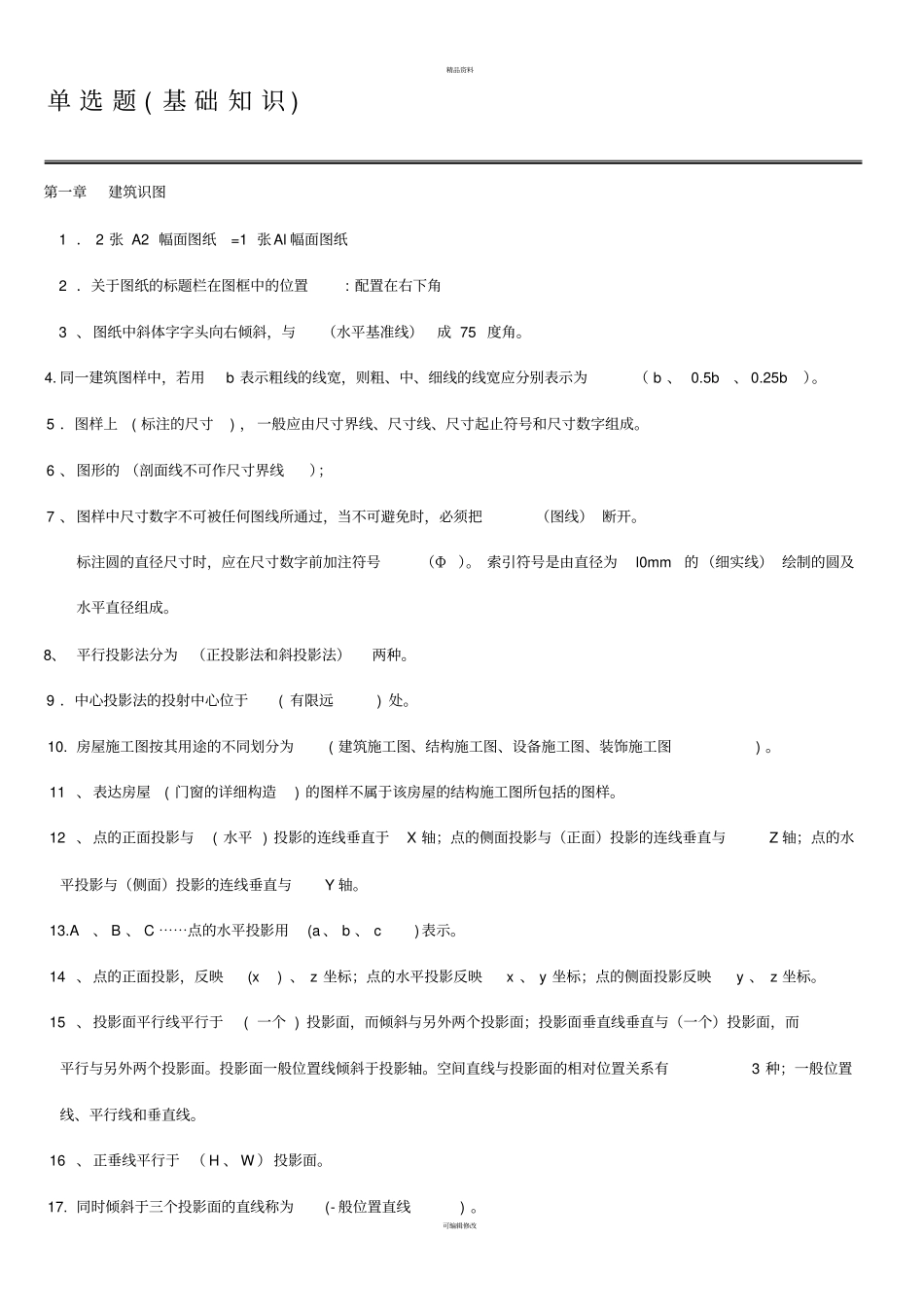

精品资料可编辑修改单 选 题 ( 基 础 知 识 ) 第一章建筑识图1 ． 2 张 A2 幅面图纸=1 张Al 幅面图纸2 ．关于图纸的标题栏在图框中的位置: 配置在右下角3 、图纸中斜体字字头向右倾斜，与（水平基准线）成 75 度角。4. 同一建筑图样中，若用b 表示粗线的线宽，则粗、中、细线的线宽应分别表示为（ b 、 0.5b、 0.25b）。5 ．图样上( 标注的尺寸) ， 一般应由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。6 、图形的 （剖面线不可作尺寸界线）；7 、图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把（图线） 断开。标注圆的直径尺寸时，应在尺寸数字前加注符号（Φ）。 索引符号是由直径为l0mm的（细实线） 绘制的圆及水平直径组成。8、 平行投影法分为（正投影法和斜投影法）两种。9 ．中心投影法的投射中心位于( 有限远) 处。10. 房屋施工图按其用途的不同划分为( 建筑施工图、结构施工图、设备施工图、装饰施工图) 。11 、表达房屋( 门窗的详细构造) 的图样不属于该房屋的结构施工图所包括的图样。12 、点的正面投影与( 水平 ) 投影的连线垂直于X 轴；点的侧面投影与（正面）投影的连线垂直与Z 轴；点的水平投影与（侧面）投影的连线垂直与Y 轴。13.A、 B 、 C ⋯⋯点的水平投影用(a 、 b 、 c )表示。14 、点的正面投影，反映(x ) 、 z 坐标；点的水平投影反映x 、 y 坐标；点的侧面投影反映y 、 z 坐标。15 、投影面平行线平行于( 一个 ) 投影面，而倾斜与另外两个投影面；投影面垂直线垂直与（一个）投影面，而平行与另外两个投影面。投影面一般位置线倾斜于投影轴。空间直线与投影面的相对位置关系有3 种；一般位置线、平行线和垂直线。16 、正垂线平行于 （ H 、 W ）投影面。17. 同时倾斜于三个投影面的直线称为(- 般位置直线) 。精品资料可编辑修改18 ．平行于一个投影面的平面称为投影面( 平行面) 。19 、投影面垂直面垂直于( 一个 ) 投影面。20 、一般位置平面同时倾斜于( 三个 ) 投影面。21. 物体由左向右投影，在侧立投影面得到的视图，称为( 左视图) 。22 、平面基本体的特征是每个表面都是( 平面) 。23 、六个基本视图的投影关系是( 主、俯、后、仰) 视图长对正。24 、六个基本视图的配置中( 后视图 ) 在左视图的右方且高平齐。25. 在剖视图的标注中，用剖切符号表示剖切位置，用箭头或粗短线表示...
