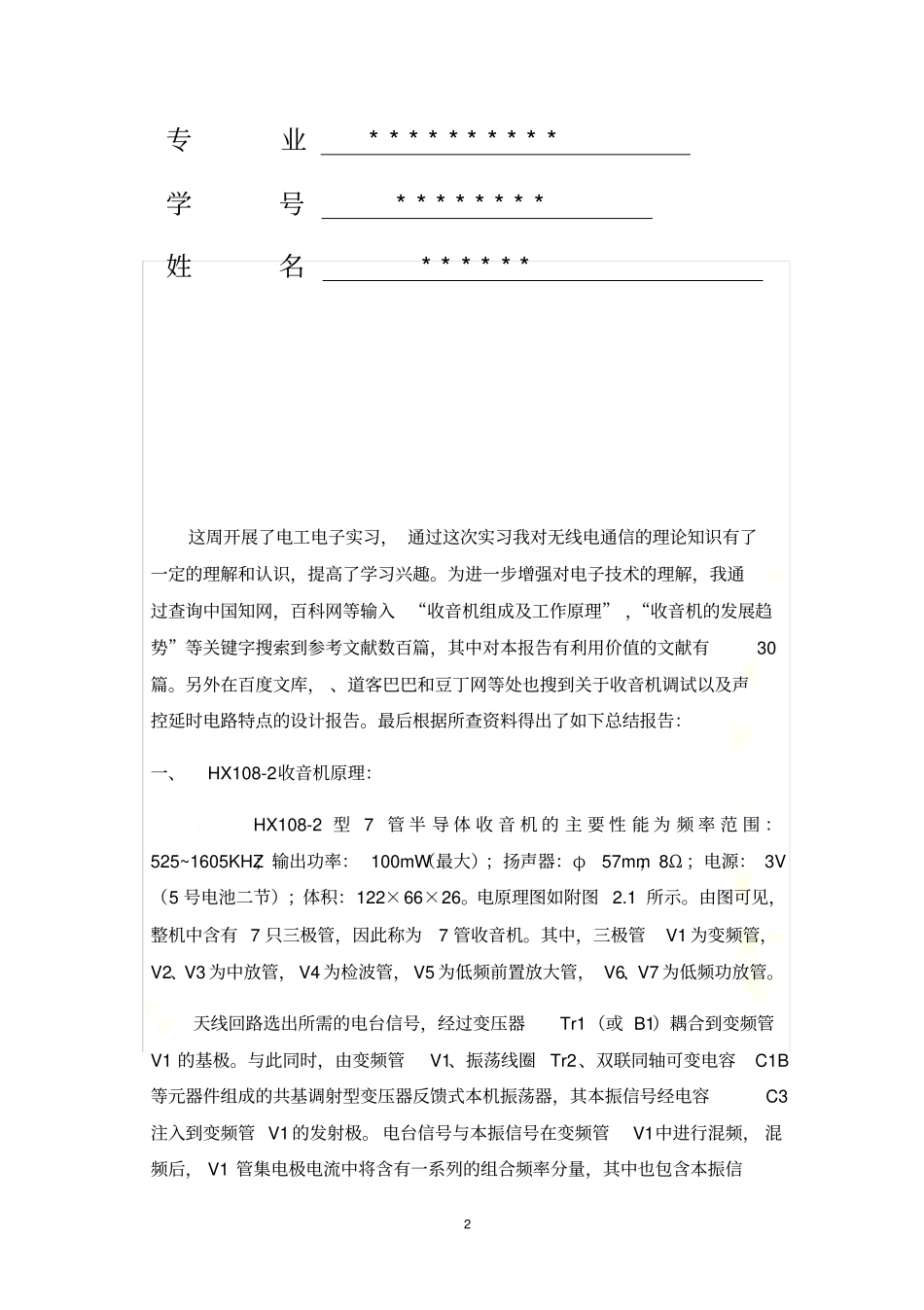

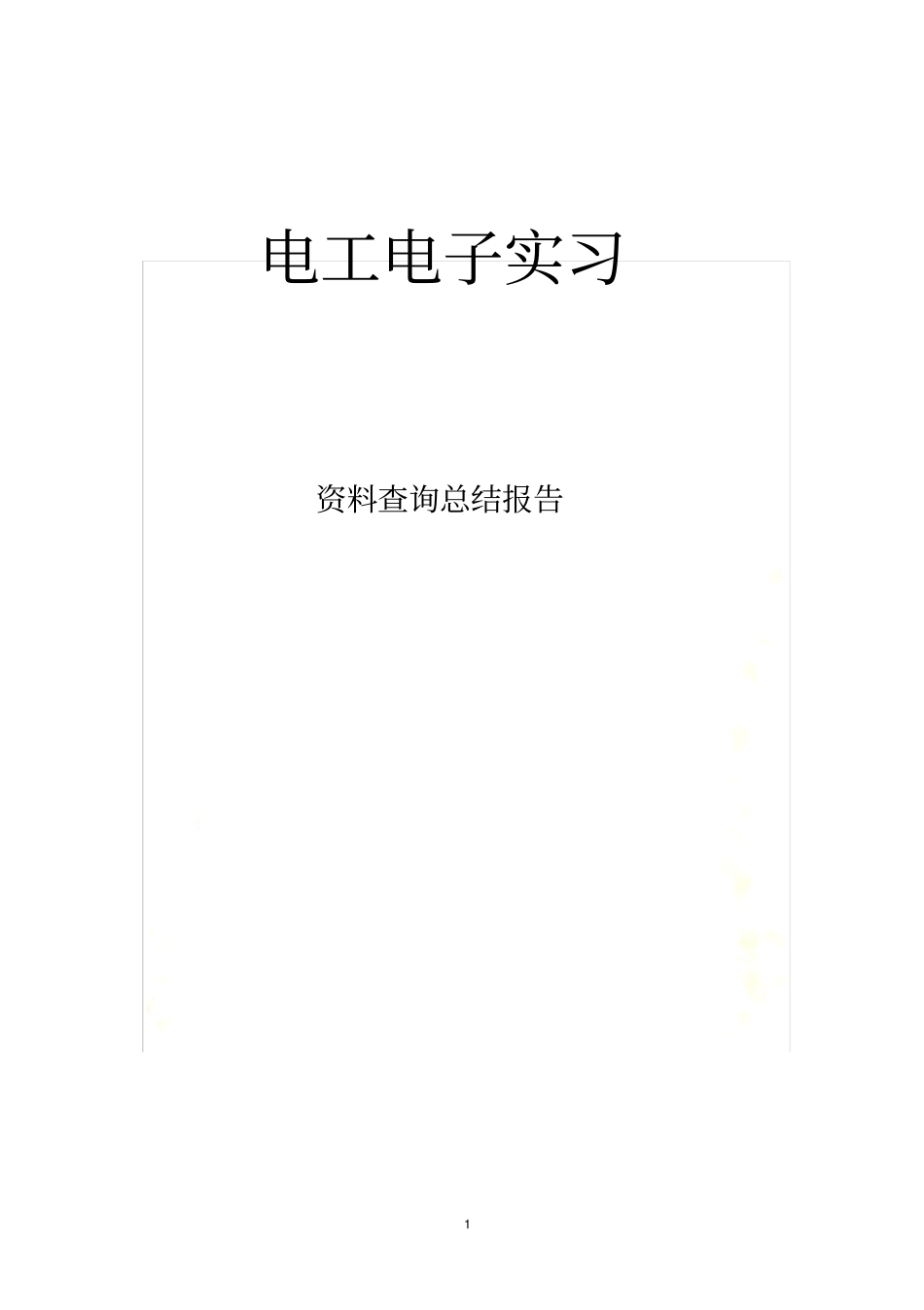

资料查询总结报告1 电工电子实习资料查询总结报告2 专业* * * * * * * * * *学号* * * * * * * *姓名* * * * * *这周开展了电工电子实习， 通过这次实习我对无线电通信的理论知识有了一定的理解和认识，提高了学习兴趣。为进一步增强对电子技术的理解，我通过查询中国知网，百科网等输入“收音机组成及工作原理” ，“收音机的发展趋势”等关键字搜索到参考文献数百篇，其中对本报告有利用价值的文献有30篇。另外在百度文库， 、道客巴巴和豆丁网等处也搜到关于收音机调试以及声控延时电路特点的设计报告。最后根据所查资料得出了如下总结报告：一、HX108-2收音机原理：HX108-2 型 7 管 半 导 体 收 音 机 的 主 要 性 能 为 频 率 范 围 ：525~1605KHZ；输出功率： 100mW（最大）；扬声器：φ57mm，8Ω ；电源： 3V（5 号电池二节）；体积：122×66×26。电原理图如附图 2.1 所示。由图可见，整机中含有 7 只三极管，因此称为7 管收音机。其中，三极管V1 为变频管，V2、V3 为中放管， V4 为检波管， V5 为低频前置放大管， V6、V7 为低频功放管。天线回路选出所需的电台信号，经过变压器Tr1（或 B1）耦合到变频管V1 的基极。与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管 V1 的发射极。 电台信号与本振信号在变频管V1中进行混频， 混频后， V1 管集电极电流中将含有一系列的组合频率分量，其中也包含本振信3 号与电台信号的差频（465KHZ）分量，经过中周Tr3 （内含谐振电容），选出所需的中频（ 465KHZ）分量，并耦合到中放管V2 的基极。图中电阻R3是用来进一步提高抗干扰性能的， 二极管 VD3是用以限制混频后中频信号振幅（即二次 AGC）。中放是由 V2、V3 等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。 检波器是由三极管V4（相当于二极管）等元件组成的大信号包络检波器。检波器将放大了的中频调幅信号还原为所需的音频信号， 经耦合电容 C10送入后级低频放大器中进行放大。在检波过程中， 除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量，由检波电容之一C7两端取出后，经 R8、C4组成的低通滤波器滤波后，作为AGC电压（－ UAGC）加到中放管 V2 的基极，实现反向AGC。即当输...
