路基地面排水的构造与布置VIP专享

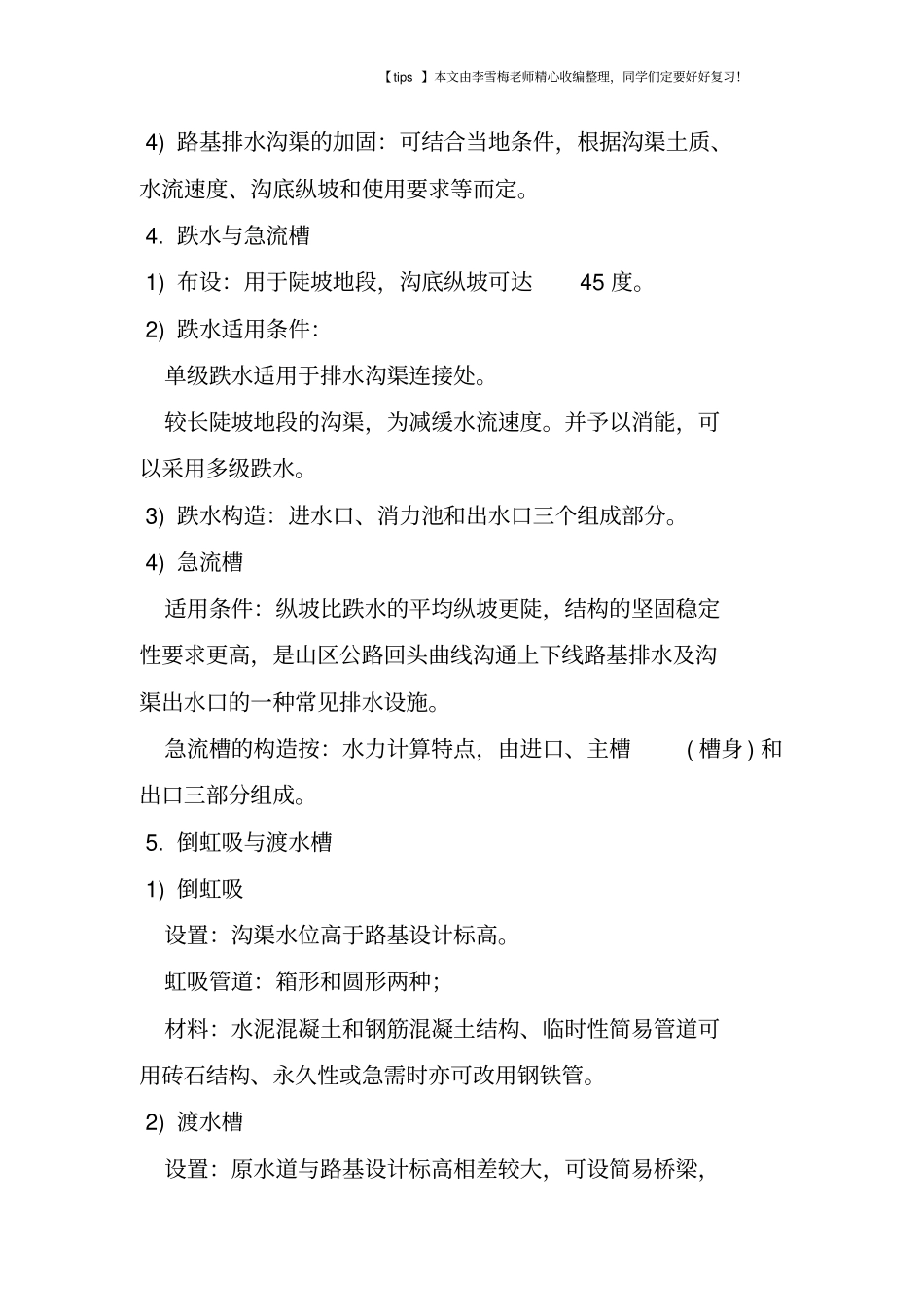

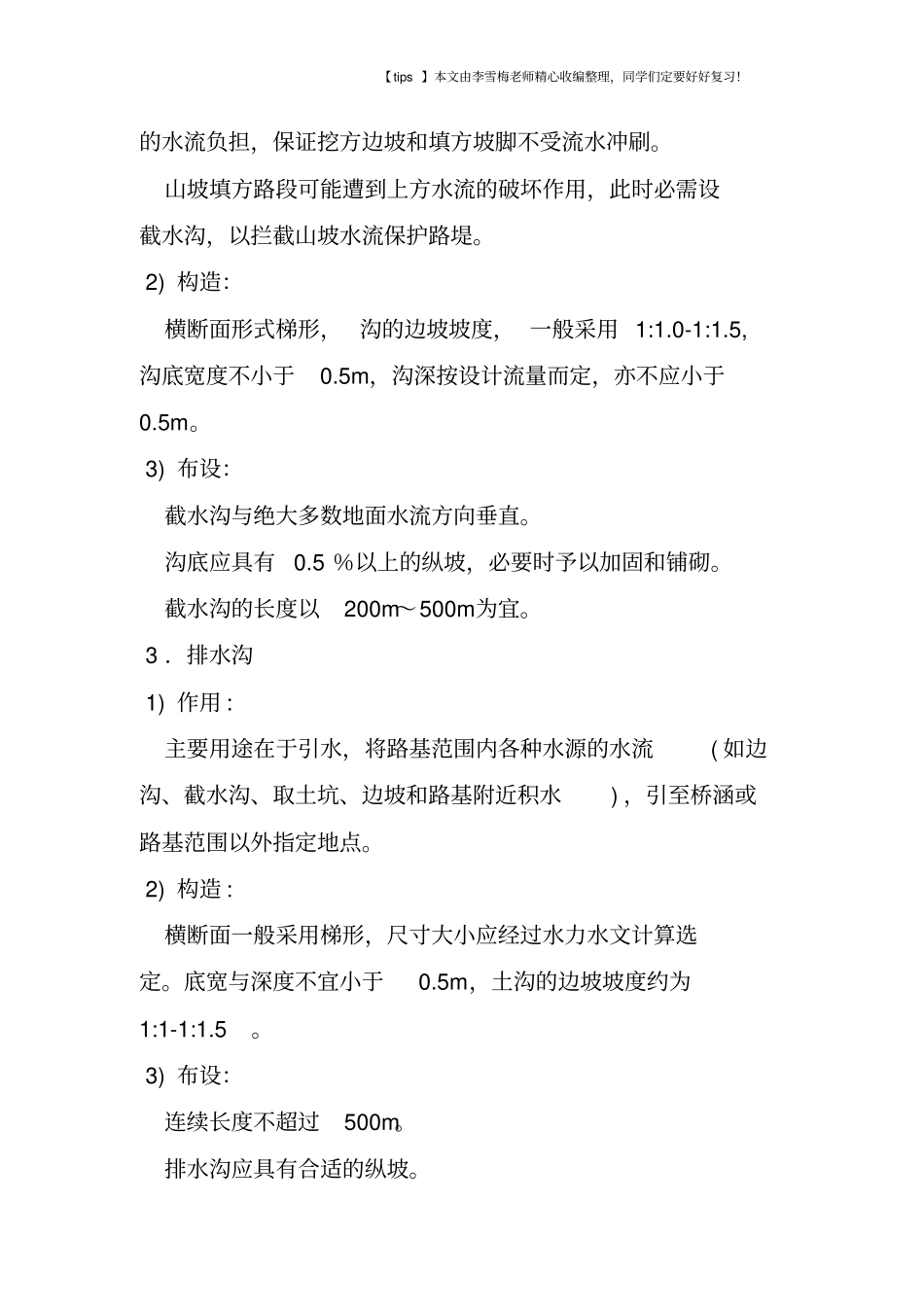

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！路基地面排水的构造与布置路基地面排水的构造与布置1．边沟 1) 作用：设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。 2) 布设：边沟的排水量不大，一般不需进行水力和水文计算。依据沿线具体条件，选用标准横断面。边沟的纵坡一般与路线纵坡一致。横断面形式：有梯形、矩形、三角形及流线形等。 3) 构造：梯形边沟内侧边坡为1:1.0-1:1.5，外侧边坡坡度与挖方边坡坡度相同。矩形石方路段，其内侧边坡直立，外侧边坡坡度与挖方边坡相同。三角形少雨浅挖地段的土质边沟，其内侧边坡宜采用1:2-1:3，外侧坡度与挖方边坡坡度相同。流线型适用于沙漠或积雪地区的路基。 2 ．截水沟 1) 作用：设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截排除路基上方流向路基的地面径流，减轻边沟【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。山坡填方路段可能遭到上方水流的破坏作用，此时必需设截水沟，以拦截山坡水流保护路堤。 2) 构造：横断面形式梯形， 沟的边坡坡度， 一般采用 1:1.0-1:1.5,沟底宽度不小于0.5m，沟深按设计流量而定，亦不应小于0.5m。 3) 布设：截水沟与绝大多数地面水流方向垂直。沟底应具有0.5 ％以上的纵坡，必要时予以加固和铺砌。截水沟的长度以200m～500m为宜。 3 ．排水沟 1) 作用 : 主要用途在于引水，将路基范围内各种水源的水流( 如边沟、截水沟、取土坑、边坡和路基附近积水) ，引至桥涵或路基范围以外指定地点。 2) 构造 : 横断面一般采用梯形，尺寸大小应经过水力水文计算选定。底宽与深度不宜小于0.5m，土沟的边坡坡度约为1:1-1:1.5。 3) 布设：连续长度不超过500m。排水沟应具有合适的纵坡。【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！ 4) 路基排水沟渠的加固：可结合当地条件，根据沟渠土质、水流速度、沟底纵坡和使用要求等而定。 4. 跌水与急流槽 1) 布设：用于陡坡地段，沟底纵坡可达45 度。 2) 跌水适用条件：单级跌水适用于排水沟渠连接处。较长陡坡地段的沟渠，为减缓水流速度。并予以消能，可以采用多级跌水。 3) 跌水构造：进水口、消力池和出水口三个组成部分。 4) 急流槽适用条件：纵坡比跌水的平均纵坡更陡，结构的坚固...
