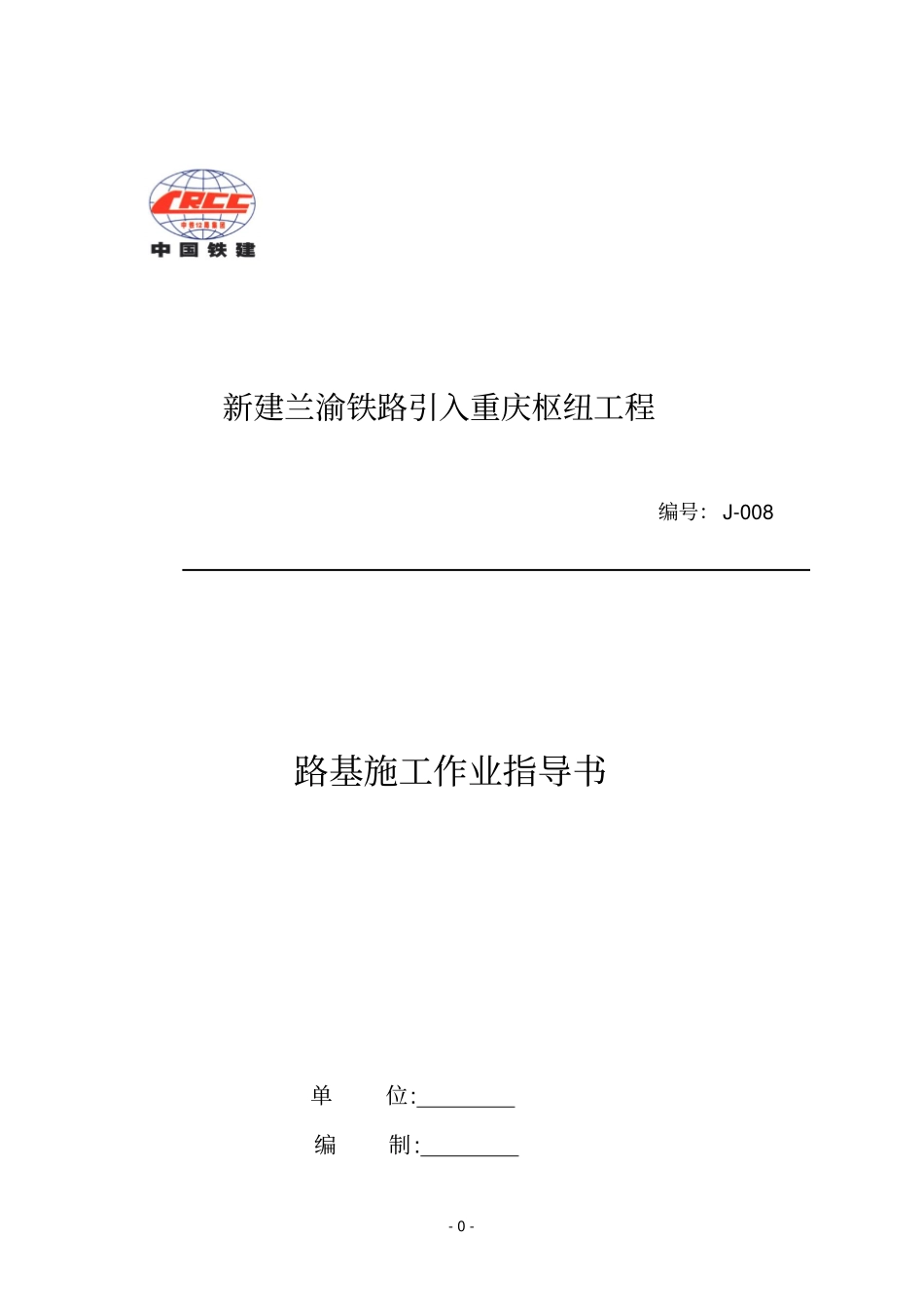

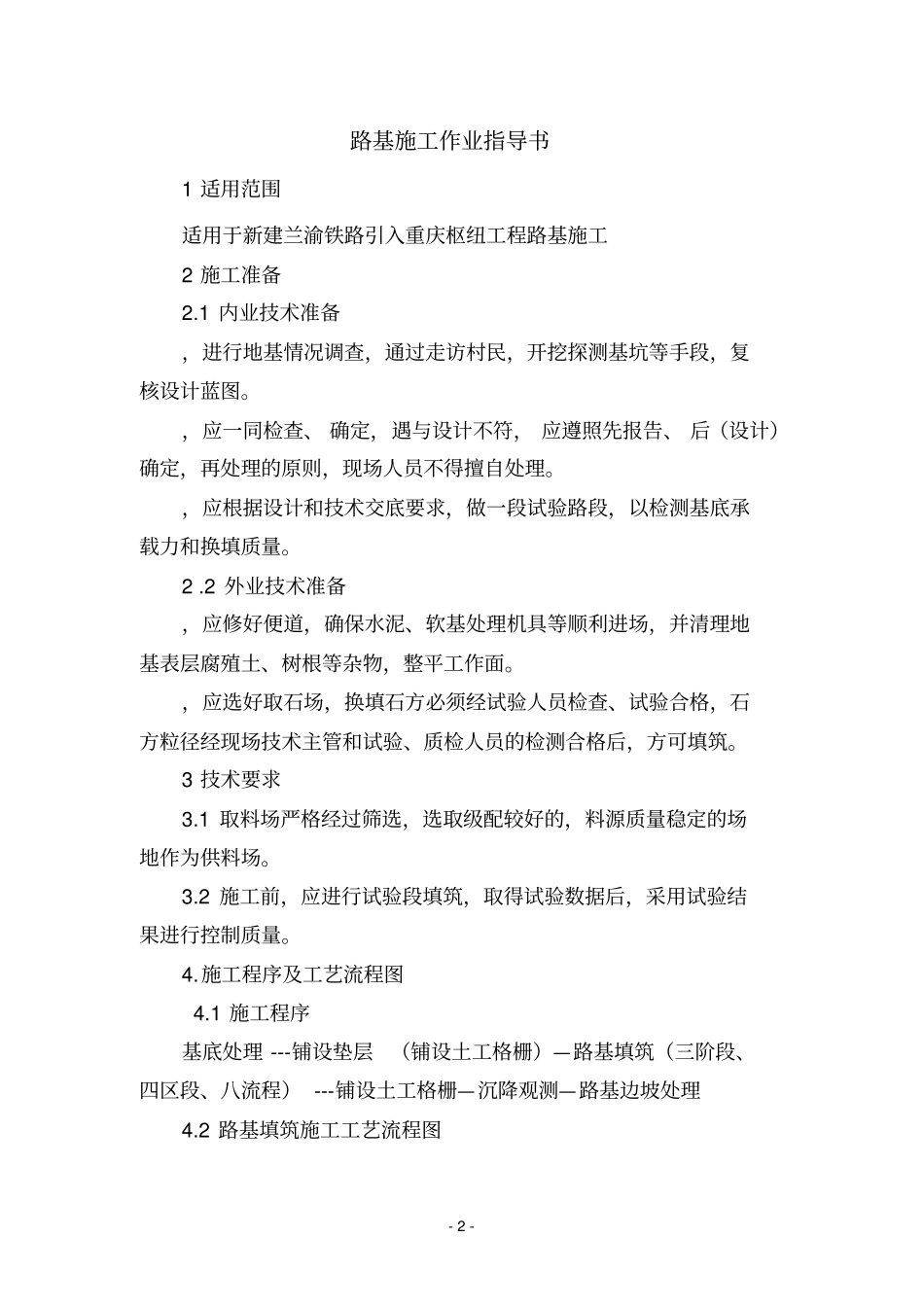

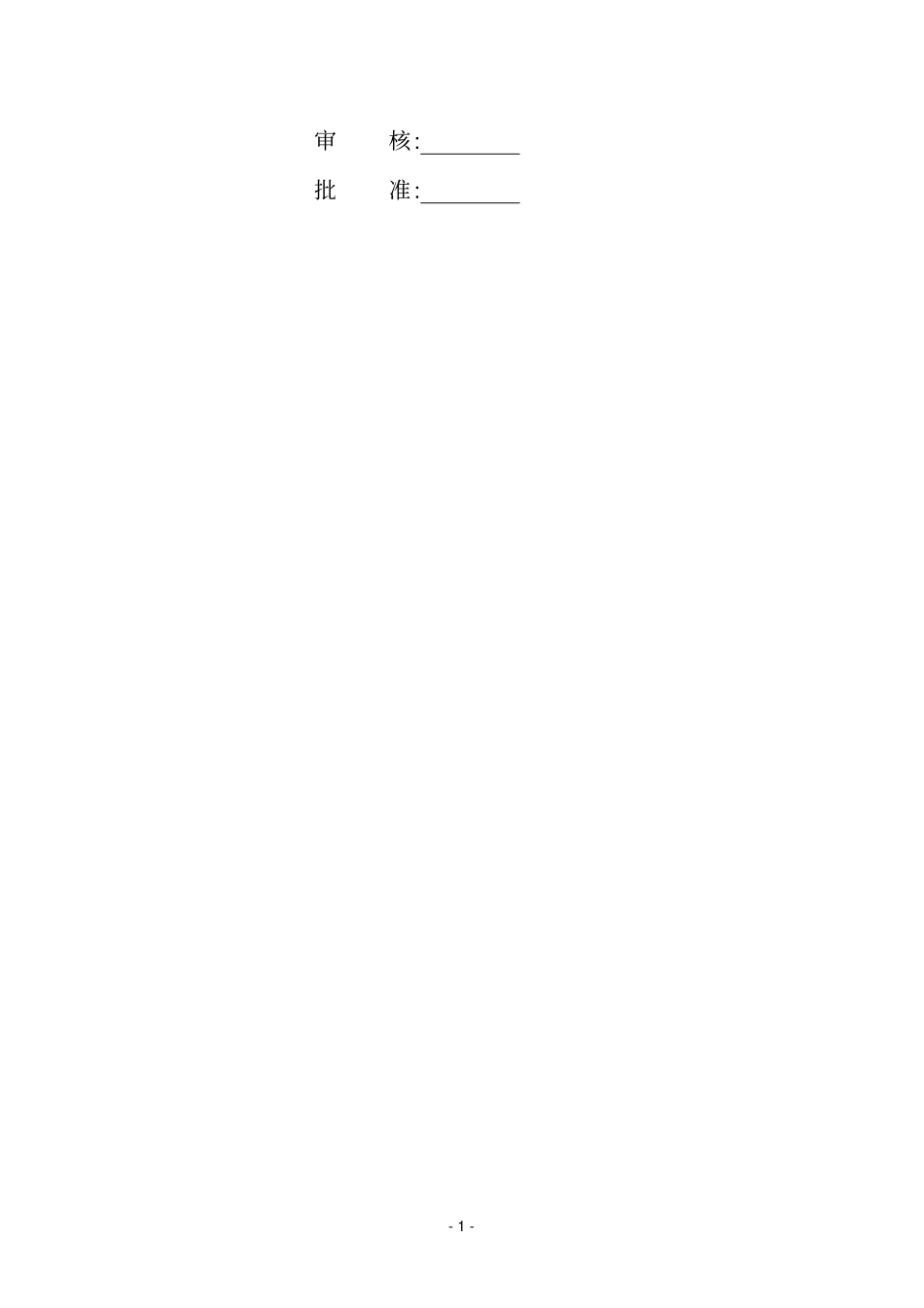

- 0 - 新建兰渝铁路引入重庆枢纽工程编号： J-008 路基施工作业指导书单位: 编制: - 1 - 审核: 批准: - 2 - 路基施工作业指导书1 适用范围适用于新建兰渝铁路引入重庆枢纽工程路基施工2 施工准备2.1 内业技术准备，进行地基情况调查，通过走访村民，开挖探测基坑等手段，复核设计蓝图。，应一同检查、 确定，遇与设计不符， 应遵照先报告、 后（设计）确定，再处理的原则，现场人员不得擅自处理。，应根据设计和技术交底要求，做一段试验路段，以检测基底承载力和换填质量。2 .2 外业技术准备，应修好便道，确保水泥、软基处理机具等顺利进场，并清理地基表层腐殖土、树根等杂物，整平工作面。，应选好取石场，换填石方必须经试验人员检查、试验合格，石方粒径经现场技术主管和试验、质检人员的检测合格后，方可填筑。3 技术要求3.1 取料场严格经过筛选，选取级配较好的，料源质量稳定的场地作为供料场。3.2 施工前，应进行试验段填筑，取得试验数据后，采用试验结果进行控制质量。4.施工程序及工艺流程图4.1 施工程序基底处理 ---铺设垫层（铺设土工格栅）—路基填筑（三阶段、四区段、八流程） ---铺设土工格栅—沉降观测—路基边坡处理4.2 路基填筑施工工艺流程图- 3 - 5.路基施工工序及方法5.1 软基处理桩头清理地基处理完成后， 桩体直至经过 28 天检测期，并通过第三方检测验收，监理单位确认合格后，方可进入路基填筑准备阶段。铺设碎石垫层前平整场地，清理桩头，去除大块石碴，清除表层虚土。填料摊铺平整使用推土机进行初平，再用平地机进行终平。5.2 褥垫层填筑施工，不同种材料不得混填。压实顺序按先两侧后中间，曲线地段先内侧后外侧，先慢后快，先静压后振动压的操作程序进行碾压。，采用的级配碎石，粒径不得大于规范要求，填土前碾压采用小型打夯机进行压实， 褥垫层的摊铺厚度应确保压实厚度不小于设计厚度。，横幅之间搭接宽度路基施工工艺流程准备阶段施工阶段整修验收阶段填土区段检测区段碾压区段平整区段分层填筑碾压夯实检验签证洒水晾晒摊铺平整基底处理施工准备路基整修基床以下填筑路基施工工艺流程图- 4 - 0.2m ，纵幅搭接宽度 0.5m 。，铺设时理顺、拉直、绷紧土工格栅，不得有褶皱和破损。5.3 路堤填筑施工填料选择基床以下路堤填料选用A、B 组填料。采用按横断面全宽纵向水平分层填筑压实方法。每 200m 或两结构物之间划为一个施工段。 为便于击实参数取得及控...
