路照明工程技术交底

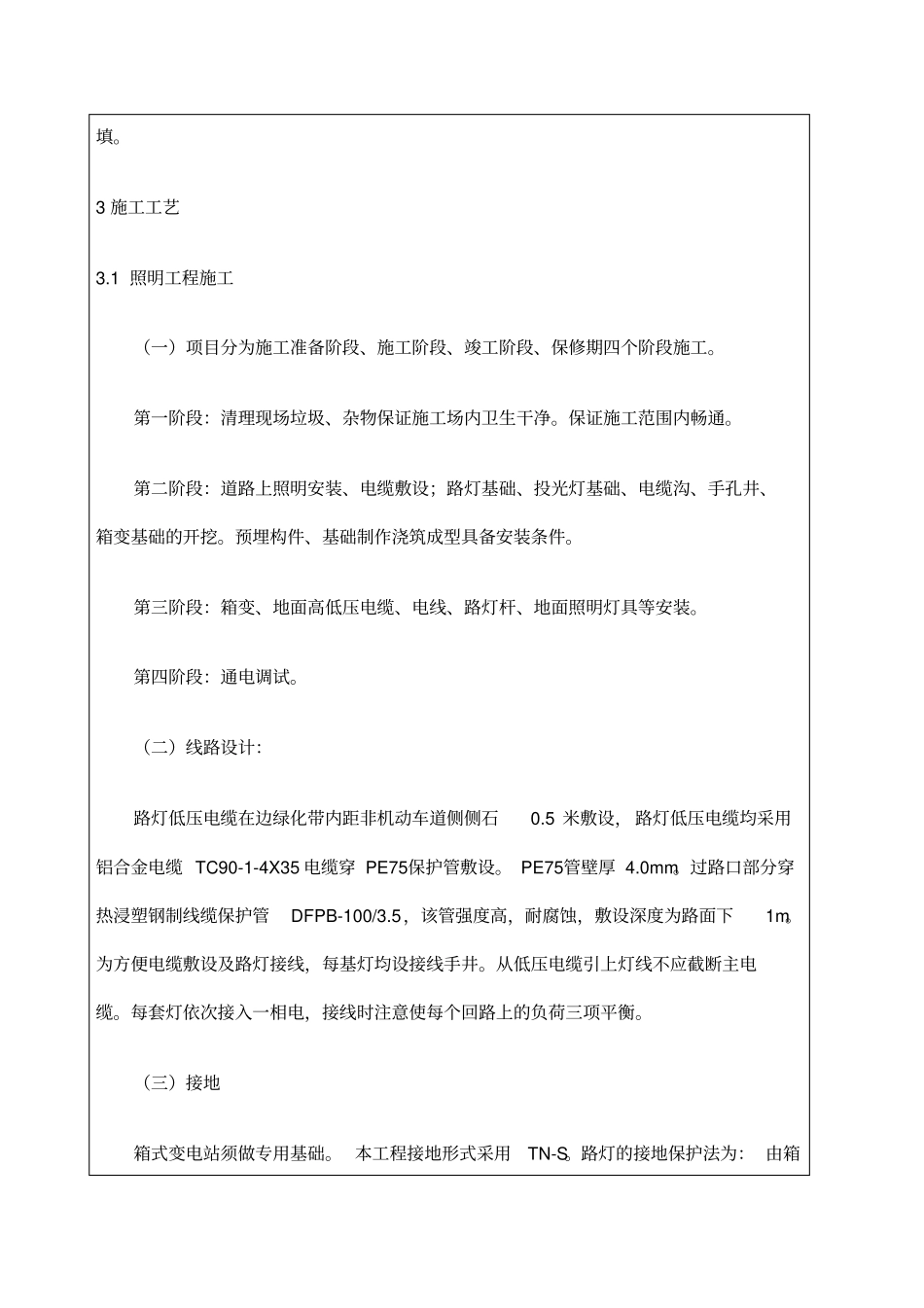

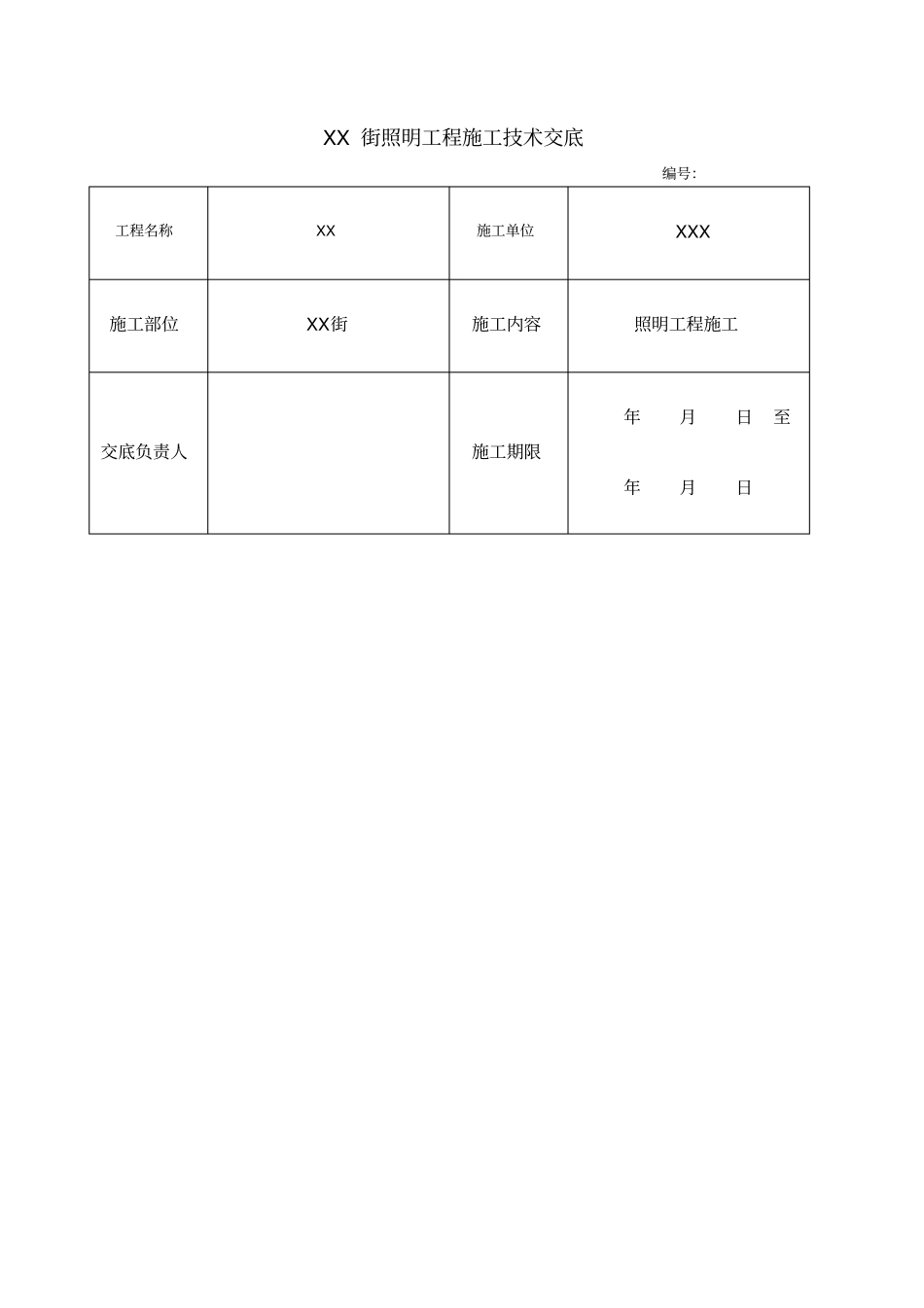

XX 街照明工程施工技术交底编号：工程名称XX 施工单位XXX施工部位XX街施工内容照明工程施工交底负责人施工期限年月日至年月日交底内容：1 概述根据 XXX区的整体规划，本着资源共享原则，在XX路、XX路、 XX街及 XX路路口各新设 1 台箱变。由 4 台新设计箱变和XX路已设计箱变、 XX路已设计箱变为本工程提供电源，本工程计算负荷为185KW。在 XX街东西两侧边缘绿化带中央对称布置双臂金属柱灯。机动车道侧灯高12 米，挑臂长 2 米，灯具为 LED125W，非机动车道侧灯高10 米，挑臂长 1.5 米，标准段灯具为LED90W。公交站台加宽段为LED120W。路灯间距约为 30 米。渠化段适当减小路灯间距。灯杆采用热镀锌拔销杆，表面喷塑。灯具仰角需根据现场情况调至最佳照明效果。在主要路口布置14 米投光灯（上设三套LED250W或 LED200W投光灯具，部分路口设三套CDM315W投光灯具）或广场等（上设四套LED250W投光灯具）等，以加强路口的照明效果。12 米路灯采用 2 米基础， 14 米路灯采用 2 米基础，见路灯基础图，中杆灯基础由厂家提供。标准段车行道设计平均照度约为30Lx。均与度大于0.4. 功率密度为0.56W/㎡＜1.05W/㎡（国标），其中交会区照明标准值按：主干路与主干路交会按50Lx、主干路与次干路交会时按50Lx。仓储二街为城市主干路，灯具为截光型灯具。2 施工工艺流程测量放样→沟槽开挖→电缆保护管敷设→电缆手井施工→基础安装施工→沟槽回填。3 施工工艺3.1 照明工程施工（一）项目分为施工准备阶段、施工阶段、竣工阶段、保修期四个阶段施工。第一阶段：清理现场垃圾、杂物保证施工场内卫生干净。保证施工范围内畅通。第二阶段：道路上照明安装、电缆敷设；路灯基础、投光灯基础、电缆沟、手孔井、箱变基础的开挖。预埋构件、基础制作浇筑成型具备安装条件。第三阶段：箱变、地面高低压电缆、电线、路灯杆、地面照明灯具等安装。第四阶段：通电调试。（二）线路设计：路灯低压电缆在边绿化带内距非机动车道侧侧石0.5 米敷设， 路灯低压电缆均采用铝合金电缆 TC90-1-4X35 电缆穿 PE75保护管敷设。 PE75管壁厚 4.0mm。过路口部分穿热浸塑钢制线缆保护管DFPB-100/3.5，该管强度高，耐腐蚀，敷设深度为路面下1m。为方便电缆敷设及路灯接线，每基灯均设接线手井。从低压电缆引上灯线不应截断主电缆。每套灯依次接入一相电，接线时注意使每个回路上的负荷三项平衡。（三）接地箱式变电站须做专用基础。 本工程接地形式采...
