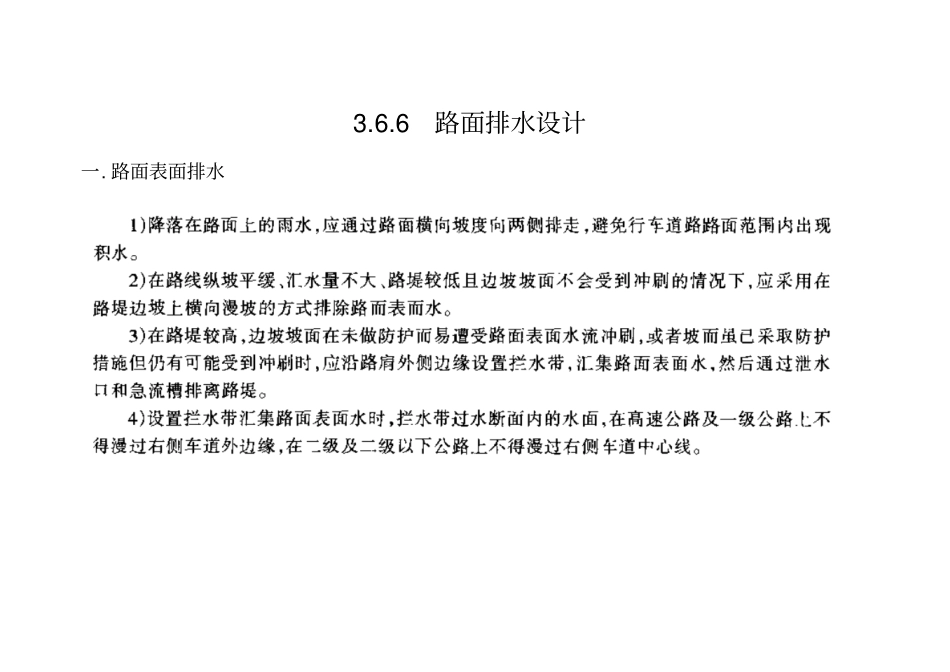

3.6.6 路面排水设计一. 路面表面排水二. 中央分隔带排水《公路排水设计规范（ JTJ018-97）》中的三种类型：1. 宽度小于 3 米, 采用封面铺装 . (1) 向两侧排水(2) 在超高路段上， 可在分隔带上侧边缘处设置缘石或泄水口，或各在分隔带内设置缝隙式圆形集水管或碟形混凝土浅沟和泄水口 ( 图 7— 31) ，以拦截和排泄上侧半幅路面的表面水。 tb-----格栅栅条的厚度2. 宽度大于 3 米, 未采用铺面 ( 图 7-32)纵坡的利用 ; 防冲刷 ; 设置格栅或泄水口3. 表面未铺装 , 无表面排水措施 ( 图 7-33)利用地下排水设施三. 路面内部排水水分的危害 :内部排水设施设置条件 :路表渗水量计算 :自由水在排水层内的渗流时间:四. 边缘排水系统边缘排水系统是由沿路面边缘设置的透水性填料集水沟、纵向排水沟、横向出水管和过滤织物组成的边缘排水系统。该系统是将渗入路面结构内的自由水，先沿路面结构层间空隙或某一透水层次横向流入纵向集水沟和排水管，再由横向出水管排引出路基。五. 排水基层的排水系统设置形式 :材料:其它开发的新型排水材料.设置要求 : 不透水层和反滤层的设置.
