轨道交通降水工程施工质量验收标准

轨道交通降水工程施工质量验收标准_第1页
1/24
轨道交通降水工程施工质量验收标准_第2页
2/24
轨道交通降水工程施工质量验收标准_第3页
3/24

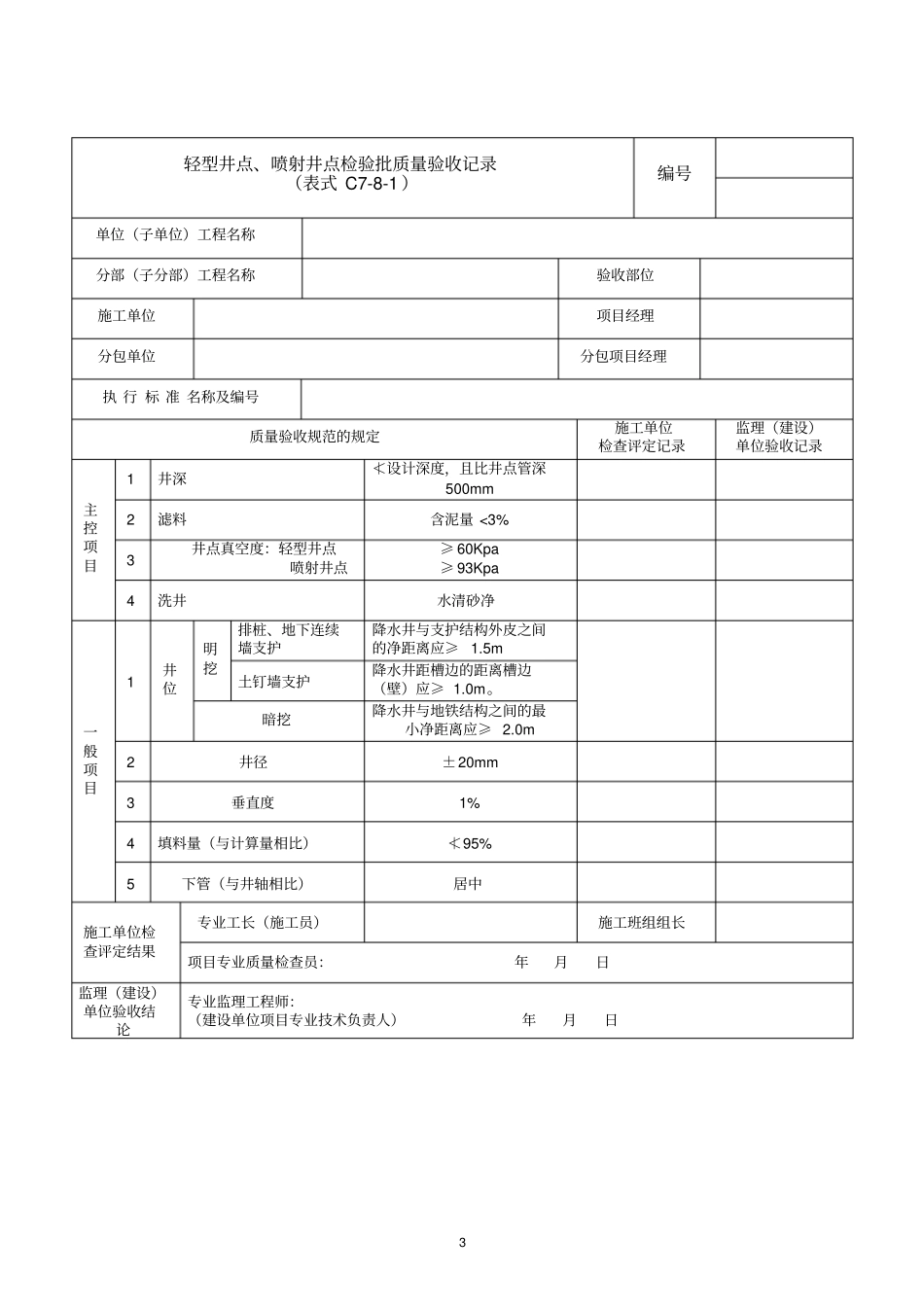

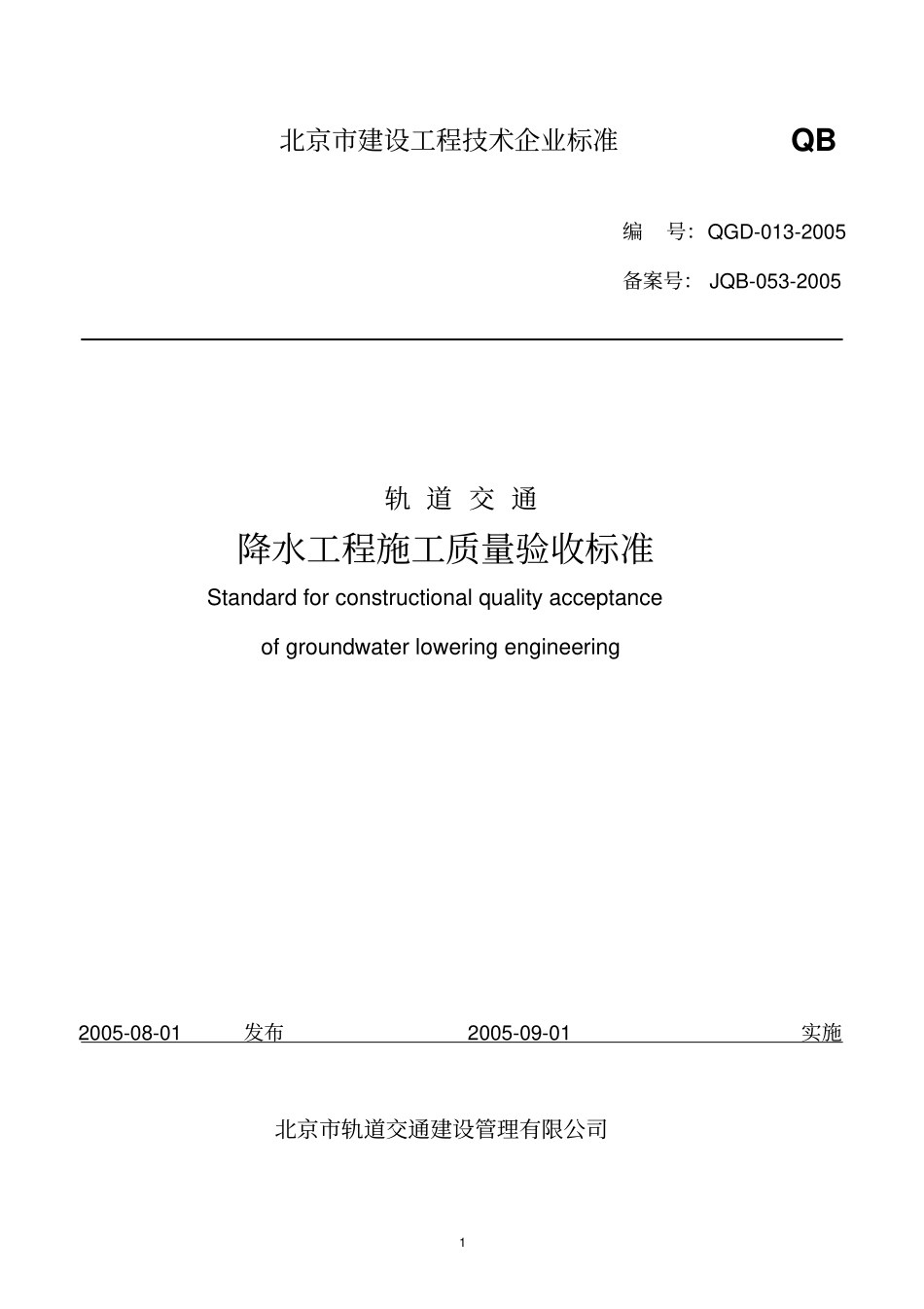

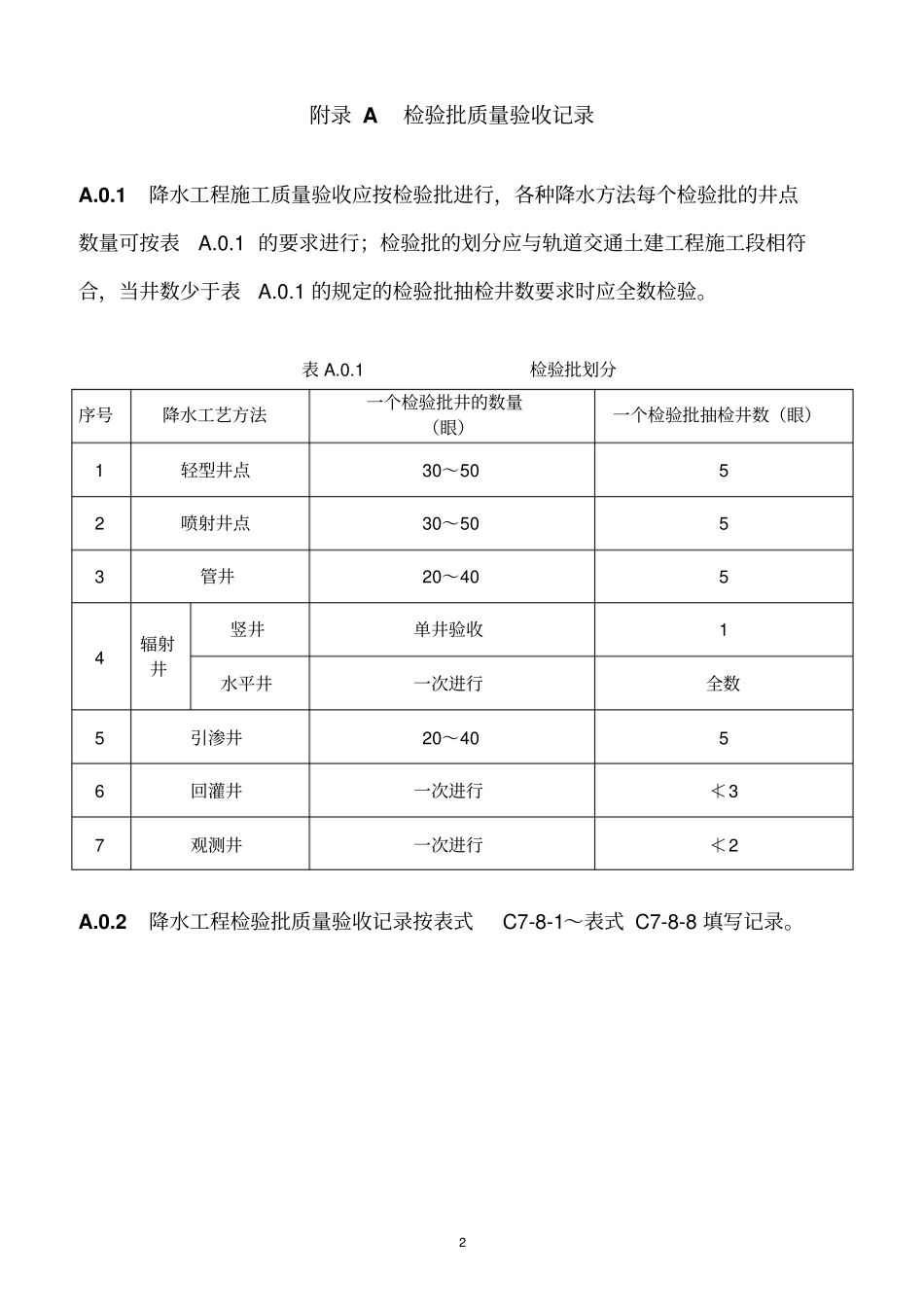

1 北京市建设工程技术企业标准QB编号:QGD-013-2005 备案号: JQB-053-2005轨 道 交 通降水工程施工质量验收标准Standard for constructional quality acceptance of groundwater lowering engineering2005-08-01 发布 2005-09-01 实施北京市轨道交通建设管理有限公司2 附录 A 检验批质量验收记录A.0.1 降水工程施工质量验收应按检验批进行,各种降水方法每个检验批的井点数量可按表A.0.1 的要求进行;检验批的划分应与轨道交通土建工程施工段相符合,当井数少于表A.0.1 的规定的检验批抽检井数要求时应全数检验。表 A.0.1 检验批划分序号降水工艺方法一个检验批井的数量(眼)一个检验批抽检井数(眼)1 轻型井点30~50 5 2 喷射井点30~50 5 3 管井20~40 5 4 辐射井竖井单井验收1 水平井一次进行全数5 引渗井20~40 5 6 回灌井一次进行≮3 7 观测井一次进行≮2 A.0.2降水工程检验批质量验收记录按表式C7-8-1~表式 C7-8-8 填写记录。3 轻型井点、喷射井点检验批质量验收记录(表式 C7-8-1 )编号单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理执 行 标 准 名称及编号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 井深≮设计深度,且比井点管深500mm 2 滤料含泥量 <3% 3 井点真空度:轻型井点喷射井点≥ 60Kpa ≥ 93Kpa 4 洗井水清砂净一般项目1 井位明挖排桩、地下连续墙支护降水井与支护结构外皮之间的净距离应≥ 1.5m 土钉墙支护降水井距槽边的距离槽边(壁)应≥ 1.0m。暗挖降水井与地铁结构之间的最小净距离应≥ 2.0m 2 井径±20mm 3 垂直度1% 4 填料量(与计算量相比)≮95% 5 下管(与井轴相比)居中施工单位检查评定结果专业工长(施工员)施工班组组长项目专业质量检查员:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日4 管井、引渗井检验批质量验收记录(表式 C7-8-2 )编号单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位项目经理分包单位分包项目经理执 行 标 准 名称及编号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 井深以深度控制的-20cm, +100cm 以井底地层控制的符合设计要求2 滤料含泥量<3% 级配符合设计要求3 井径— 20mm 4 洗井水清砂净、上下水层串通一...
