轨道板预制作业指导书

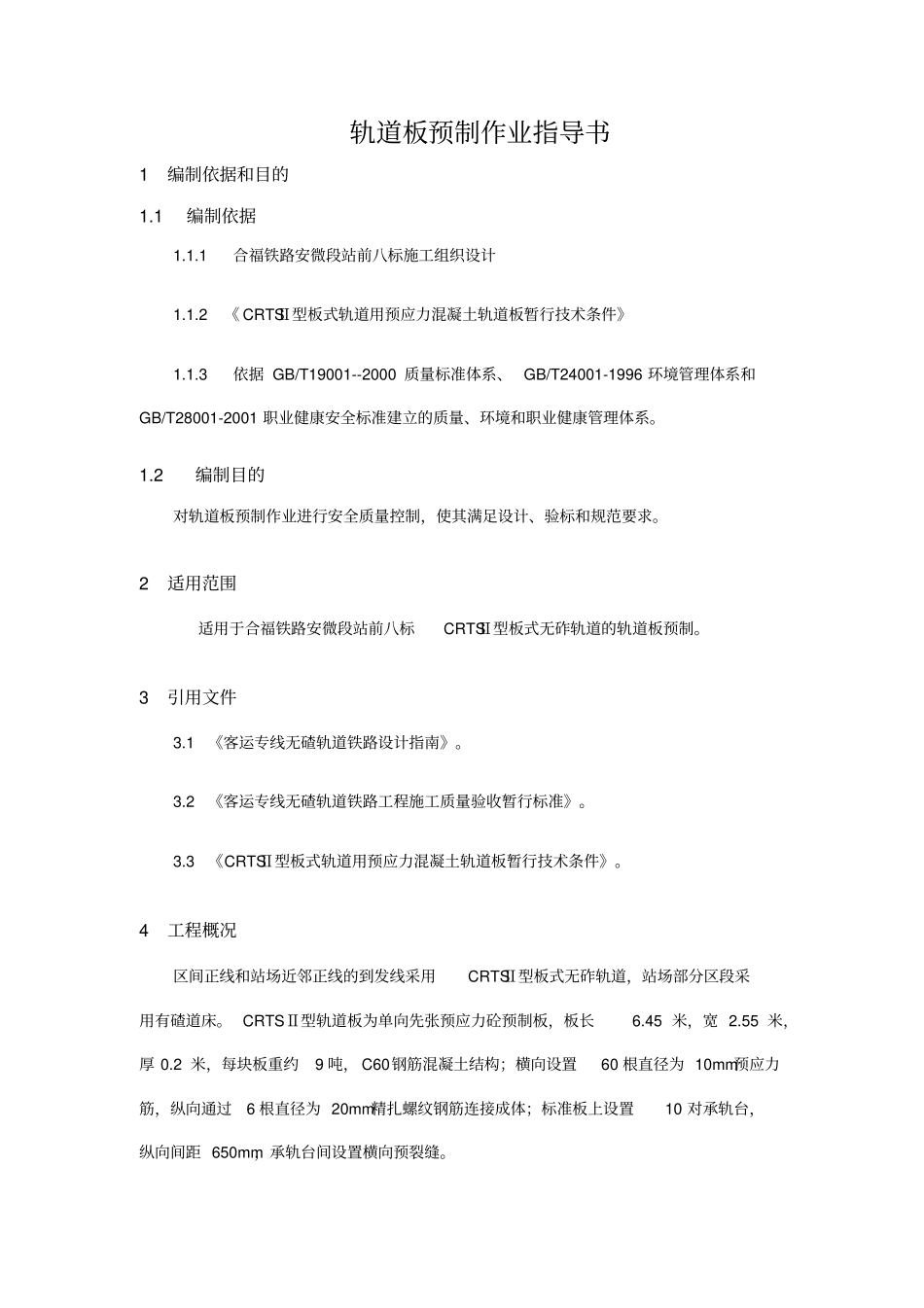

轨道板预制作业指导书_第1页
1/50

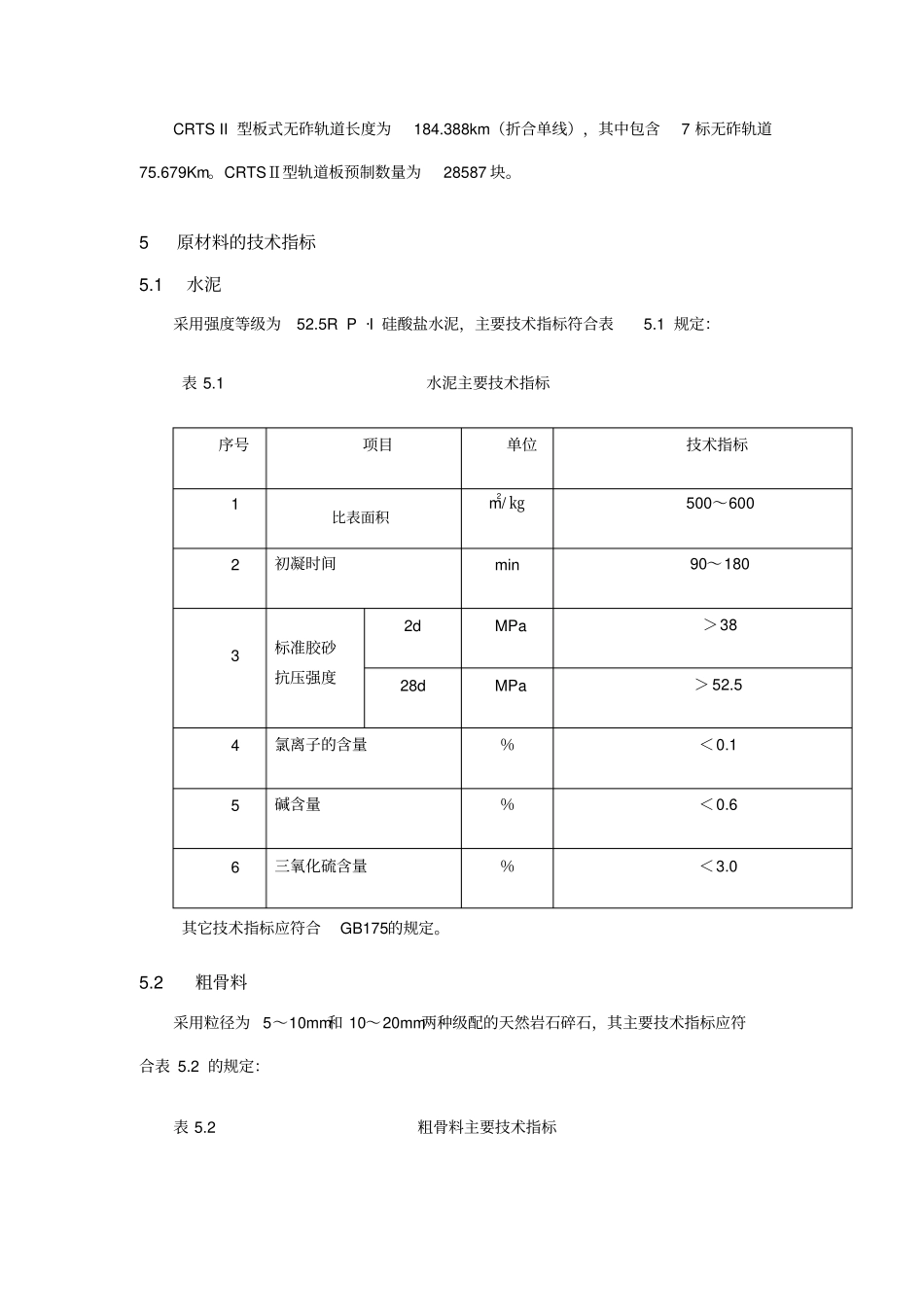

轨道板预制作业指导书_第2页
2/50

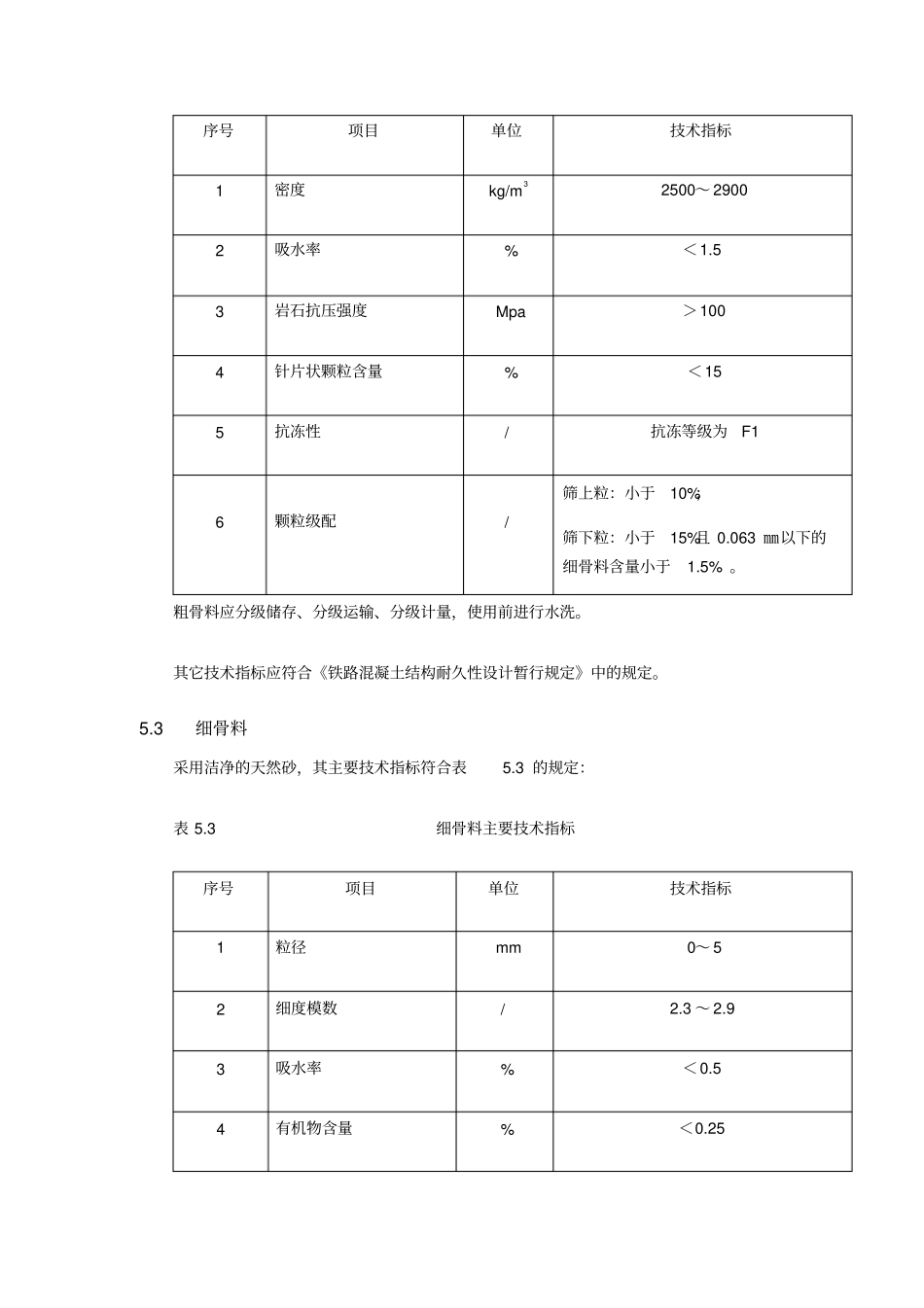

轨道板预制作业指导书_第3页
3/50
轨道板预制作业指导书1 编制依据和目的1.1 编制依据1.1.1 合福铁路安微段站前八标施工组织设计1.1.2 《 CRTSⅡ型板式轨道用预应力混凝土轨道板暂行技术条件》1.1.3 依据 GB/T19001--2000 质量标准体系、 GB/T24001-1996 环境管理体系和GB/T28001-2001 职业健康安全标准建立的质量、环境和职业健康管理体系。1.2 编制目的对轨道板预制作业进行安全质量控制,使其满足设计、验标和规范要求。2 适用范围适用于合福铁路安微段站前八标CRTSⅡ型板式无砟轨道的轨道板预制。3 引用文件3.1 《客运专线无碴轨道铁路设计指南》。3.2 《客运专线无碴轨道铁路工程施工质量验收暂行标准》。3.3 《CRTSⅡ型板式轨道用预应力混凝土轨道板暂行技术条件》。4 工程概况区间正线和站场近邻正线的到发线采用CRTSⅡ型板式无砟轨道,站场部分区段采用有碴道床。 CRTS Ⅱ型轨道板为单向先张预应力砼预制板,板长6.45 米,宽 2.55 米,厚 0.2 米,每块板重约9 吨, C60钢筋混凝土结构;横向设置60 根直径为 10mm预应力筋,纵向通过6 根直径为 20mm精扎螺纹钢筋连接成体;标准板上设置10 对承轨台,纵向间距 650mm,承轨台间设置横向预裂缝。CRTS II 型板式无砟轨道长度为184.388km(折合单线),其中包含7 标无砟轨道75.679Km。CRTS Ⅱ型轨道板预制数量为28587 块。5 原材料的技术指标5.1 水泥采用强度等级为52.5R P ·I 硅酸盐水泥,主要技术指标符合表5.1 规定:表 5.1水泥主要技术指标序号项目单位技术指标1 比表面积m2/ ㎏500~600 2 初凝时间min 90~180 3 标准胶砂抗压强度2d MPa >38 28d MPa > 52.5 4 氯离子的含量%<0.1 5 碱含量%<0.6 6 三氧化硫含量%<3.0 其它技术指标应符合GB175的规定。5.2 粗骨料采用粒径为5~10mm和 10~20mm两种级配的天然岩石碎石,其主要技术指标应符合表 5.2 的规定:表 5.2 粗骨料主要技术指标序号项目单位技术指标1 密度kg/m32500~ 2900 2 吸水率% <1.53 岩石抗压强度Mpa >100 4 针片状颗粒含量% <15 5 抗冻性/ 抗冻等级为F1 6 颗粒级配/ 筛上粒:小于10%;筛下粒:小于15%且 0.063 ㎜以下的细骨料含量小于1.5% 。粗骨料应分级储存、分级运输、分级计量,使用前进行水洗。其它技术指标应符合《铁路混凝土结构耐久性设计暂行规定》中的规定。5.3 细骨料采用洁净的天然砂,其主要技术指标符合表5.3 的规定:表 5.3细骨料主要...
