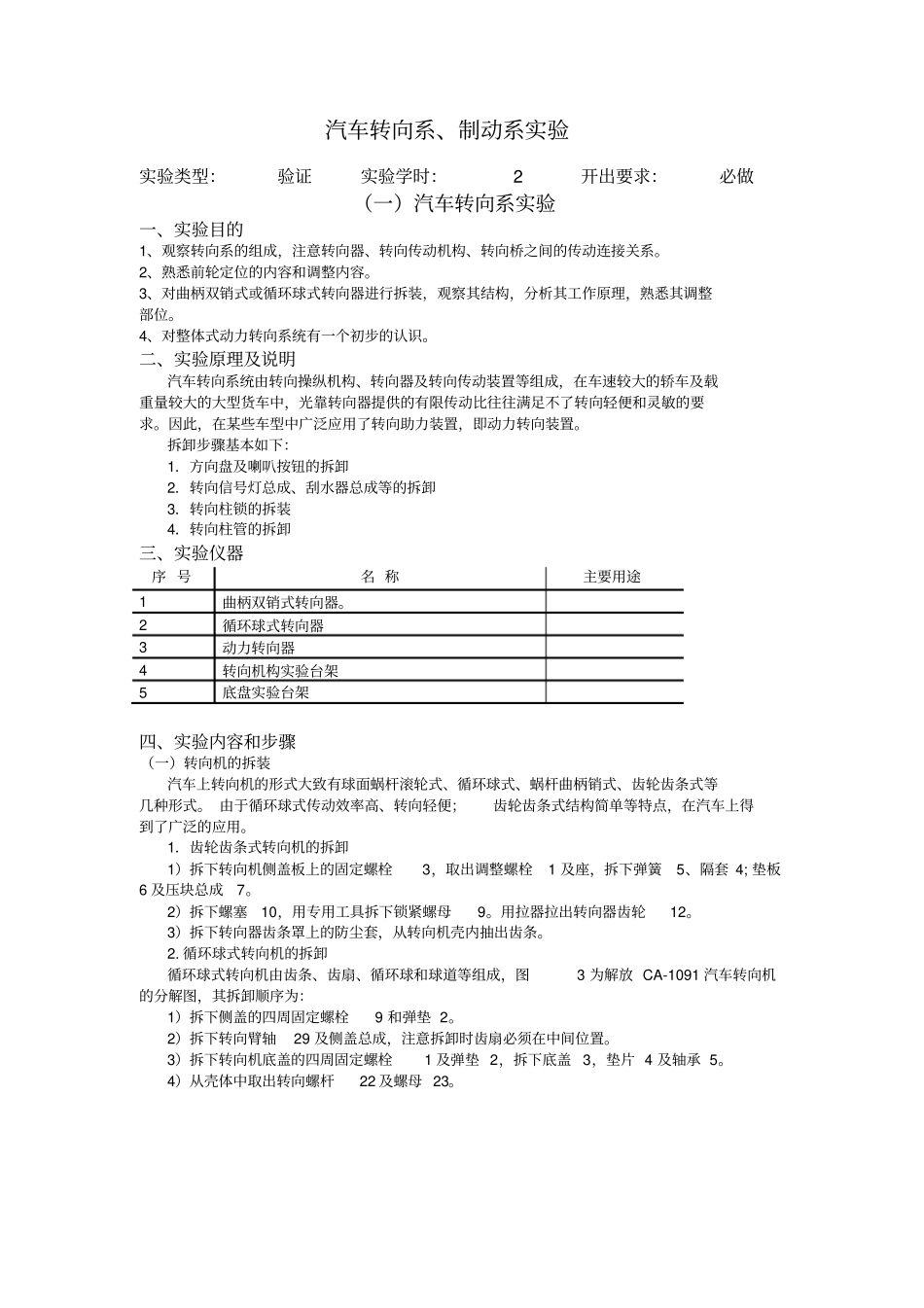

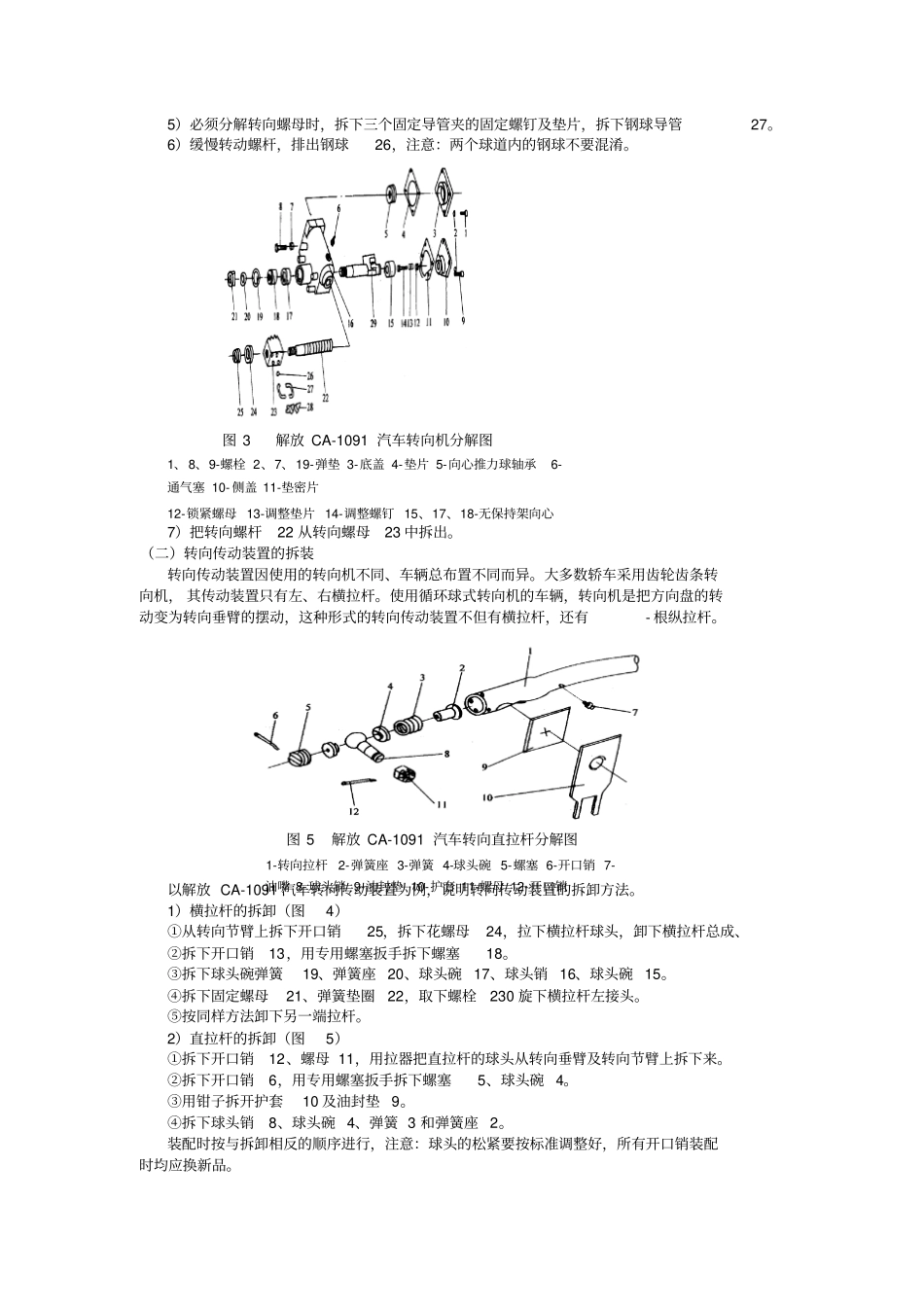

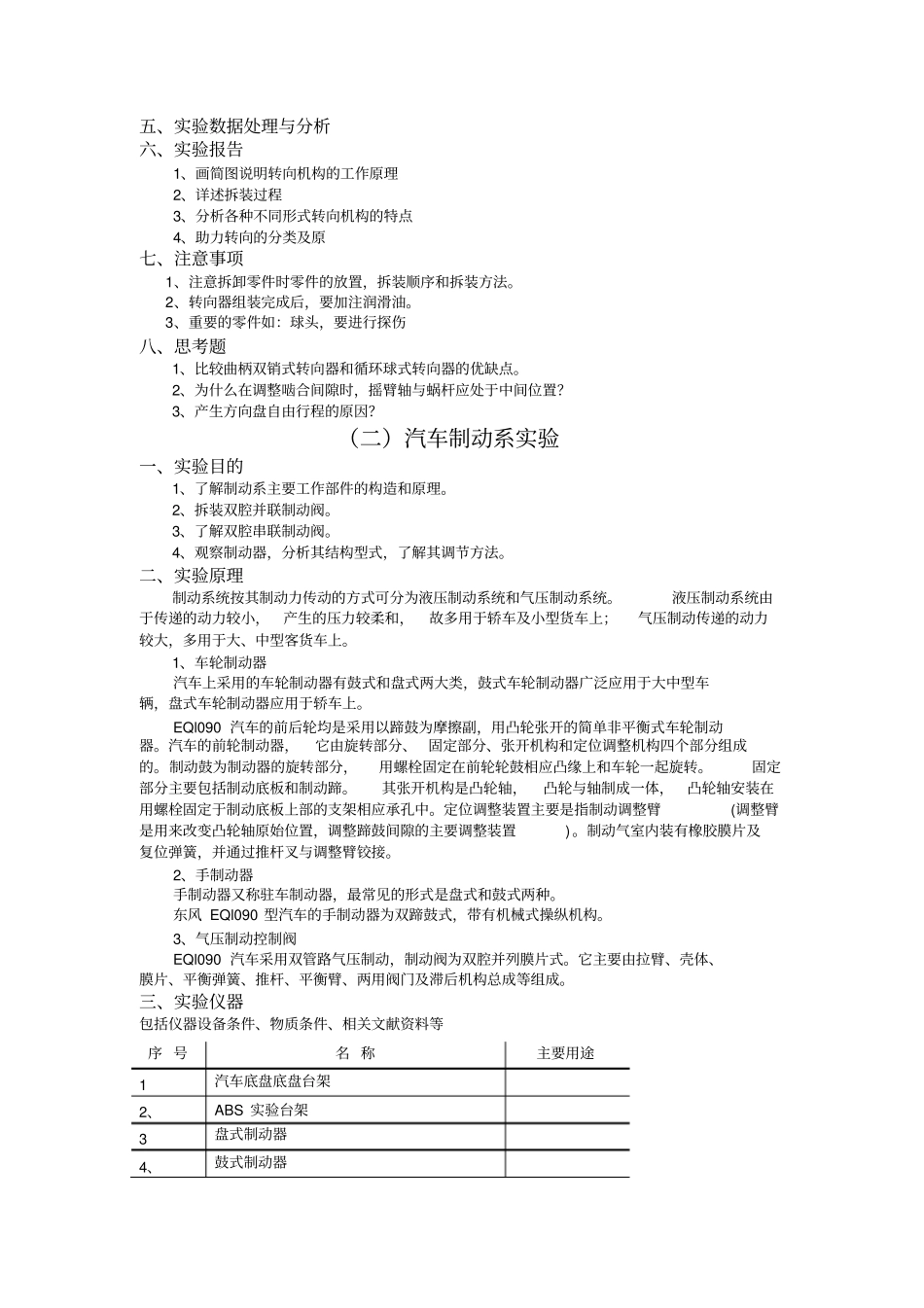

汽车转向系、制动系实验实验类型：验证实验学时：2 开出要求：必做（一）汽车转向系实验一、实验目的1、观察转向系的组成，注意转向器、转向传动机构、转向桥之间的传动连接关系。2、熟悉前轮定位的内容和调整内容。3、对曲柄双销式或循环球式转向器进行拆装，观察其结构，分析其工作原理，熟悉其调整部位。4、对整体式动力转向系统有一个初步的认识。二、实验原理及说明汽车转向系统由转向操纵机构、转向器及转向传动装置等组成，在车速较大的轿车及载重量较大的大型货车中，光靠转向器提供的有限传动比往往满足不了转向轻便和灵敏的要求。因此，在某些车型中广泛应用了转向助力装置，即动力转向装置。拆卸步骤基本如下：1．方向盘及喇叭按钮的拆卸2．转向信号灯总成、刮水器总成等的拆卸3．转向柱锁的拆装4．转向柱管的拆卸三、实验仪器四、实验内容和步骤（一）转向机的拆装汽车上转向机的形式大致有球面蜗杆滚轮式、循环球式、蜗杆曲柄销式、齿轮齿条式等几种形式。 由于循环球式传动效率高、转向轻便；齿轮齿条式结构简单等特点，在汽车上得到了广泛的应用。1．齿轮齿条式转向机的拆卸1）拆下转向机侧盖板上的固定螺栓3，取出调整螺栓1 及座，拆下弹簧5、隔套 4; 垫板6 及压块总成7。2）拆下螺塞10，用专用工具拆下锁紧螺母9。用拉器拉出转向器齿轮12。3）拆下转向器齿条罩上的防尘套，从转向机壳内抽出齿条。2. 循环球式转向机的拆卸循环球式转向机由齿条、齿扇、循环球和球道等组成，图3 为解放 CA-1091 汽车转向机的分解图，其拆卸顺序为：1）拆下侧盖的四周固定螺栓9 和弹垫 2。2）拆下转向臂轴29 及侧盖总成，注意拆卸时齿扇必须在中间位置。3）拆下转向机底盖的四周固定螺栓1 及弹垫 2，拆下底盖 3，垫片 4 及轴承 5。4）从壳体中取出转向螺杆22 及螺母 23。序 号名 称主要用途1 曲柄双销式转向器。2 循环球式转向器3 动力转向器4 转向机构实验台架5 底盘实验台架5）必须分解转向螺母时，拆下三个固定导管夹的固定螺钉及垫片，拆下钢球导管27。6）缓慢转动螺杆，排出钢球26，注意：两个球道内的钢球不要混淆。7）把转向螺杆22 从转向螺母23 中拆出。（二）转向传动装置的拆装转向传动装置因使用的转向机不同、车辆总布置不同而异。大多数轿车采用齿轮齿条转向机， 其传动装置只有左、右横拉杆。使用循环球式转向机的车辆，转向机是把方向盘的转动变为转向垂臂的摆动，这种形式的转向传动装置不但有横拉...
