轮扣式支模架专项施工具体方案

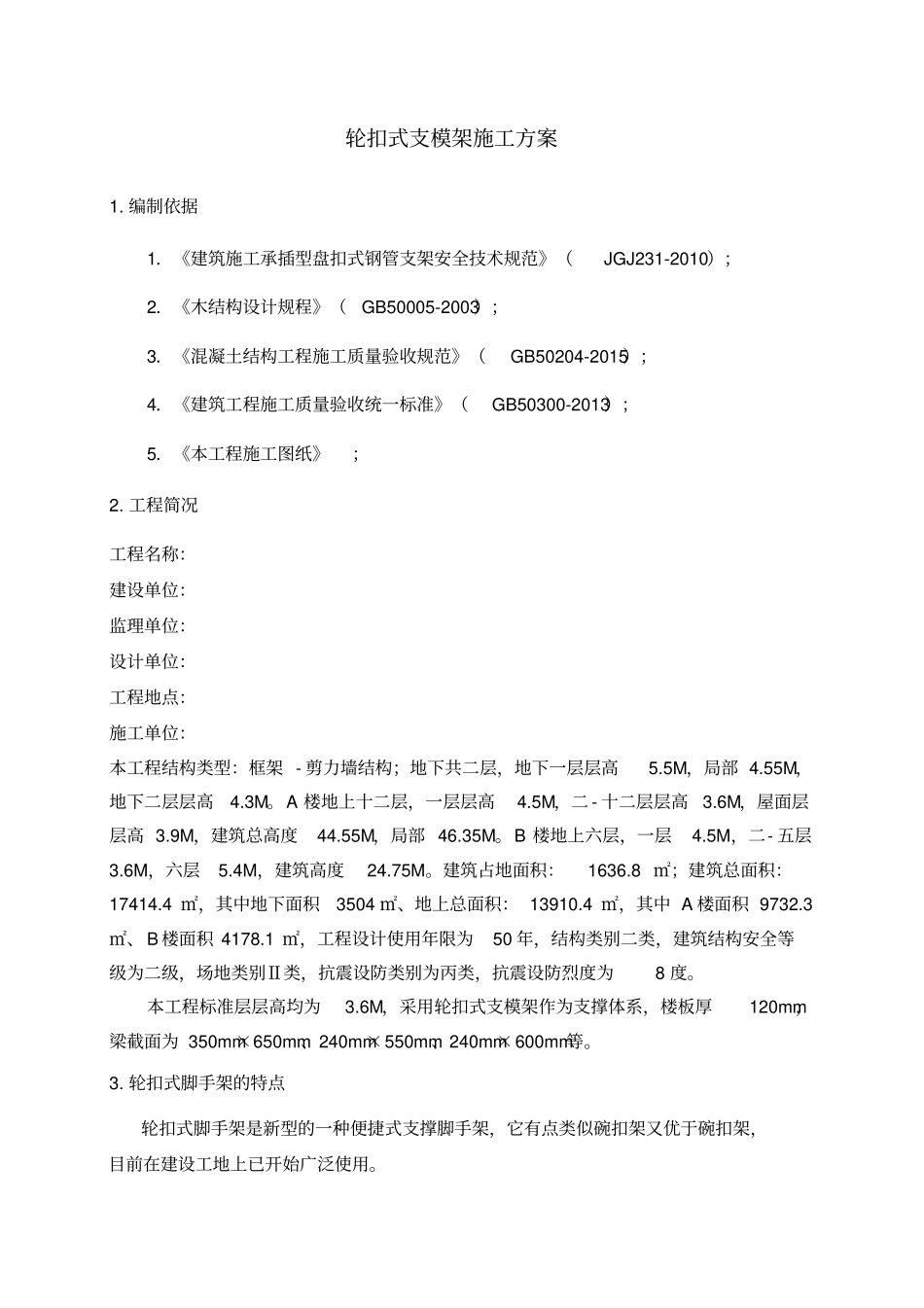

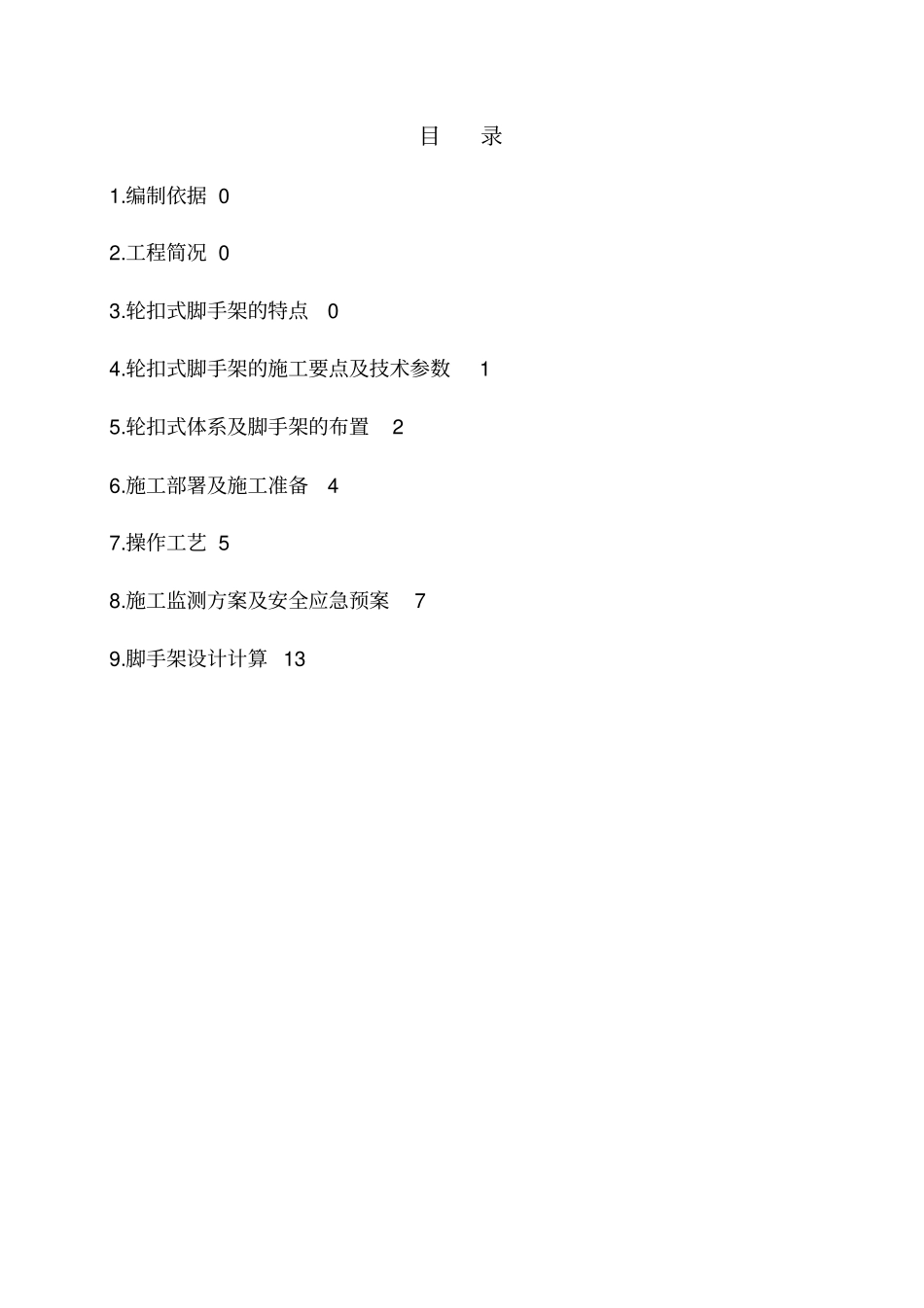

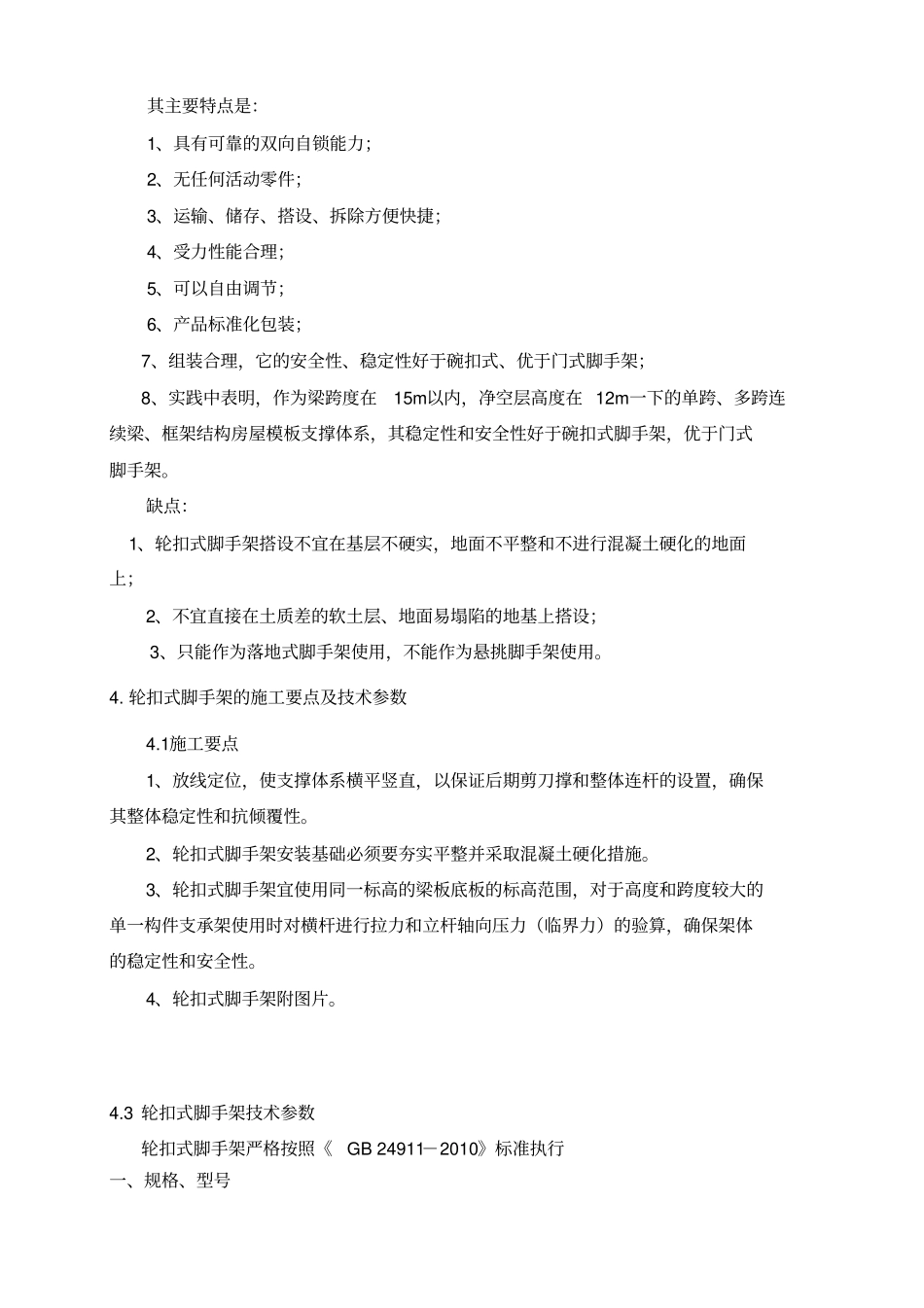

目录1.编制依据 0 2.工程简况 03.轮扣式脚手架的特点04.轮扣式脚手架的施工要点及技术参数15.轮扣式体系及脚手架的布置26.施工部署及施工准备47.操作工艺 58.施工监测方案及安全应急预案79.脚手架设计计算 13轮扣式支模架施工方案1. 编制依据1．《建筑施工承插型盘扣式钢管支架安全技术规范》（JGJ231-2010）；2．《木结构设计规程》（GB50005-2003）；3．《混凝土结构工程施工质量验收规范》（GB50204-2015）；4．《建筑工程施工质量验收统一标准》（GB50300-2013）；5．《本工程施工图纸》；2. 工程简况工程名称：建设单位：监理单位：设计单位：工程地点：施工单位：本工程结构类型：框架 - 剪力墙结构；地下共二层，地下一层层高5.5M，局部 4.55M，地下二层层高4.3M。A 楼地上十二层，一层层高4.5M，二 - 十二层层高3.6M，屋面层层高 3.9M，建筑总高度44.55M，局部 46.35M。B 楼地上六层，一层4.5M，二- 五层3.6M，六层5.4M，建筑高度24.75M。建筑占地面积：1636.8 ㎡；建筑总面积：17414.4 ㎡，其中地下面积3504 ㎡、地上总面积： 13910.4 ㎡，其中 A 楼面积 9732.3㎡、 B 楼面积 4178.1 ㎡，工程设计使用年限为50 年，结构类别二类，建筑结构安全等级为二级，场地类别Ⅱ类，抗震设防类别为丙类，抗震设防烈度为8 度。本工程标准层层高均为3.6M，采用轮扣式支模架作为支撑体系，楼板厚120mm，梁截面为 350mm×650mm、240mm×550mm、240mm×600mm等。3. 轮扣式脚手架的特点轮扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，目前在建设工地上已开始广泛使用。其主要特点是：1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；8、实践中表明，作为梁跨度在15m以内，净空层高度在 12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架，优于门式脚手架。缺点： 1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整和不进行混凝土硬化的地面上；2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。4. 轮扣式脚手架的施工要点及技术参数4.1施工要点1、放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体...
