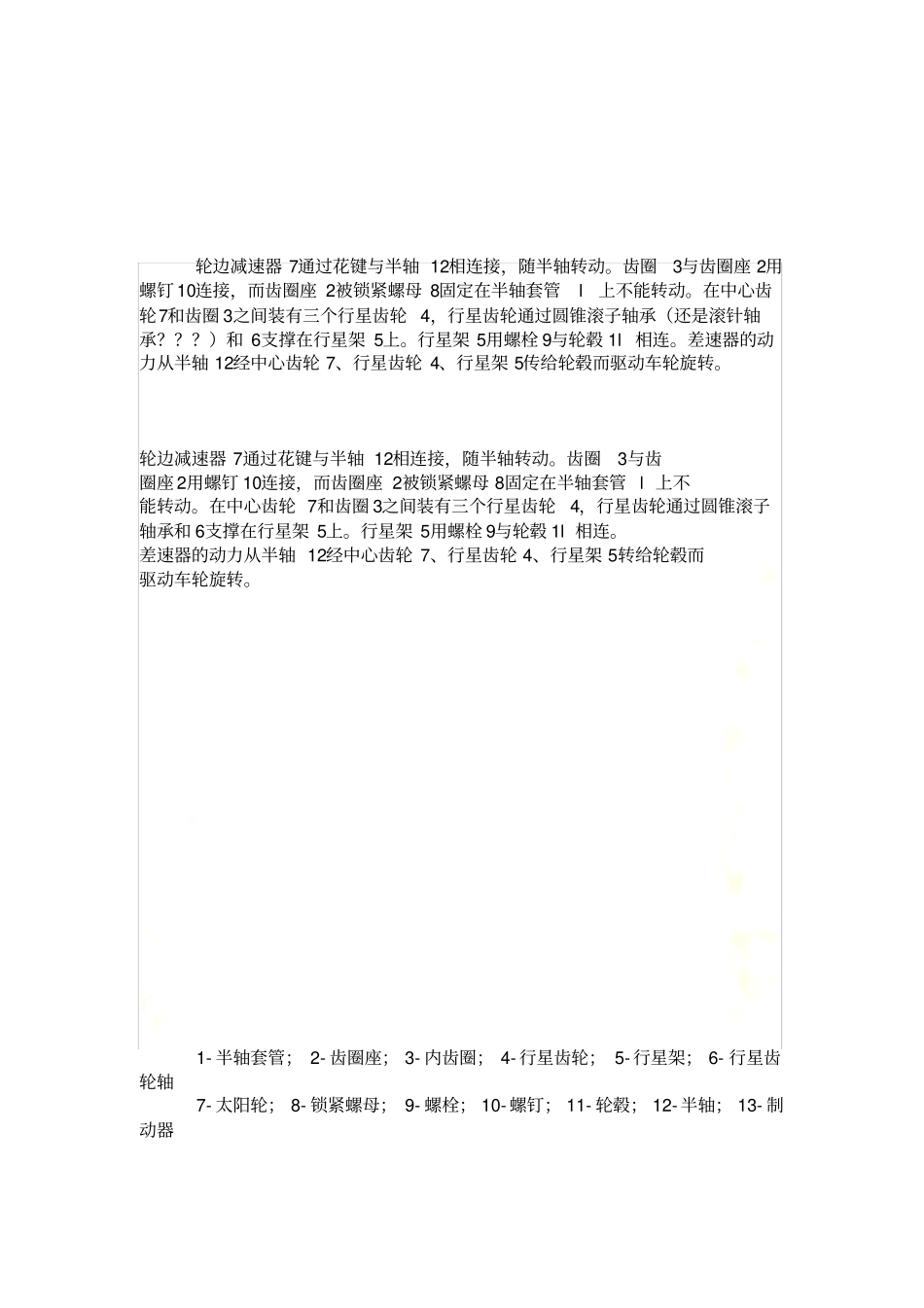

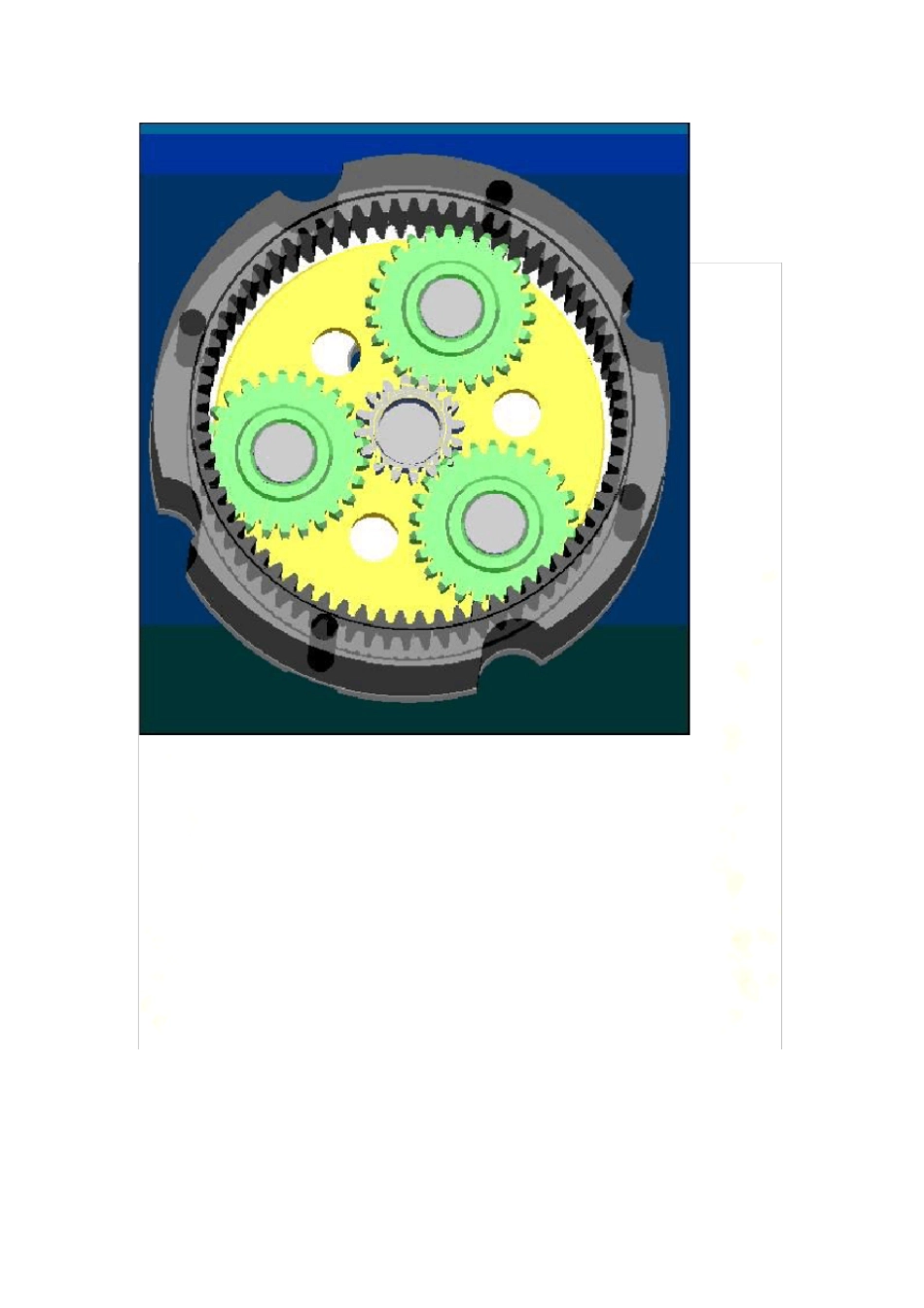

轮边减速器结构轮边减速器 7通过花键与半轴 12相连接，随半轴转动。齿圈3与齿圈座 2用螺钉 10连接，而齿圈座 2被锁紧螺母 8固定在半轴套管l上不能转动。在中心齿轮7和齿圈 3之间装有三个行星齿轮 4，行星齿轮通过圆锥滚子轴承（还是滚针轴承？？？）和 6支撑在行星架 5上。行星架 5用螺栓 9与轮毂 1l 相连。差速器的动力从半轴 12经中心齿轮 7、行星齿轮 4、行星架 5传给轮毂而驱动车轮旋转。轮边减速器 7通过花键与半轴 12相连接，随半轴转动。齿圈3与齿圈座 2用螺钉 10连接，而齿圈座 2被锁紧螺母 8固定在半轴套管 l 上不能转动。在中心齿轮 7和齿圈 3之间装有三个行星齿轮4，行星齿轮通过圆锥滚子轴承和 6支撑在行星架 5上。行星架 5用螺栓 9与轮毂 1l 相连。差速器的动力从半轴 12经中心齿轮 7、行星齿轮 4、行星架 5转给轮毂而驱动车轮旋转。1- 半轴套管； 2- 齿圈座； 3- 内齿圈； 4- 行星齿轮； 5- 行星架； 6- 行星齿轮轴7- 太阳轮； 8- 锁紧螺母； 9- 螺栓； 10- 螺钉； 11- 轮毂； 12- 半轴； 13- 制动器 1 、法兰面螺栓 2 、行星架盖 3 、螺栓 M8×20 4 、橡胶密封圈 5 、行星轮 6 、螺栓 M12×30 7 、行星轮轴 8 、行星架 9 、垫片 1 10、滚针 11 、垫片 2 12、轴承 Φ 70 13 轴承 Φ 75 14、油孔螺栓 15 、轮毂 16 、齿圈 17 、半轴 18 、挡圈 19 、内六角 M8×16 20 、支撑轴
