软件无线电信道化接收机模型的研究资料

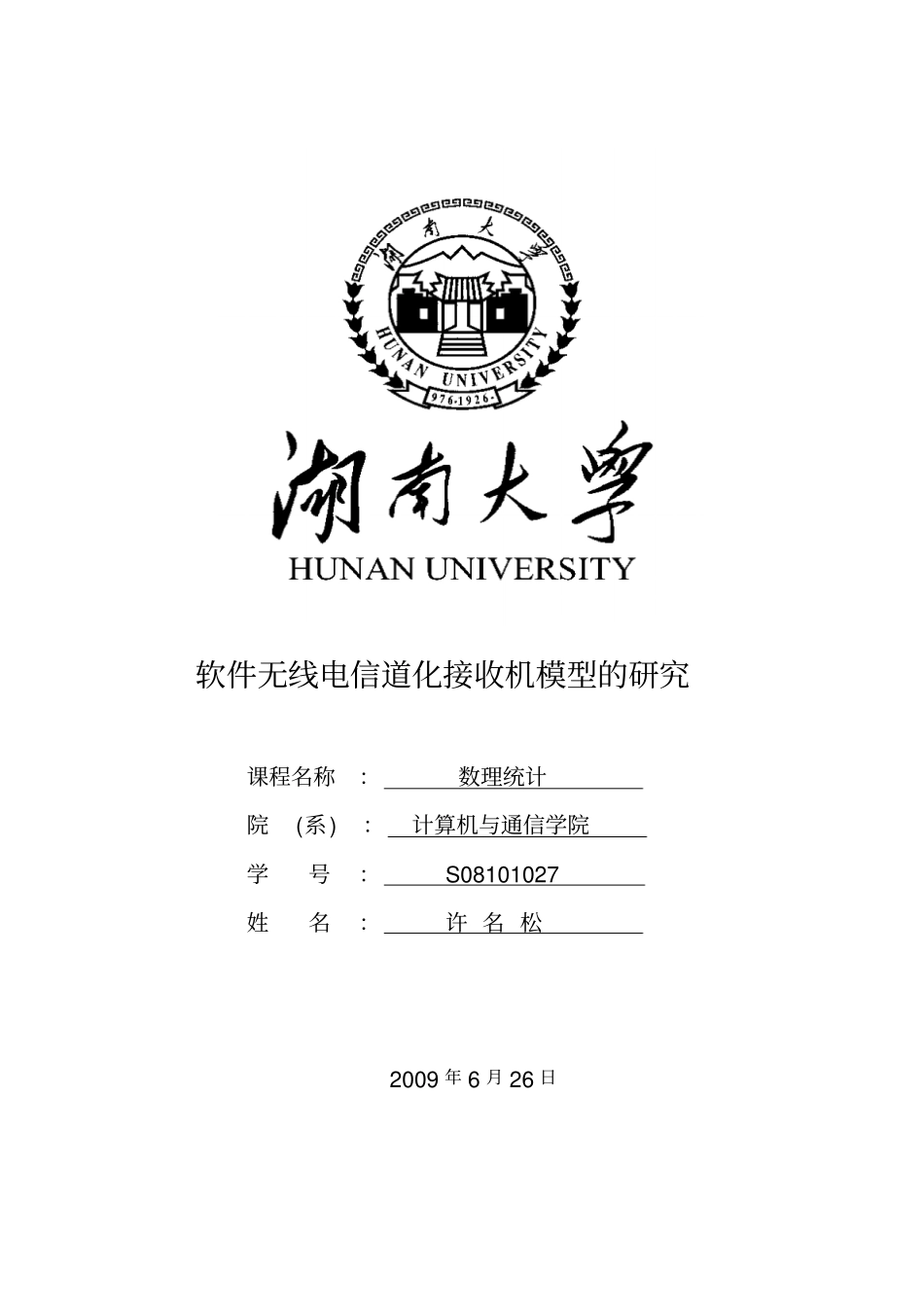

软件无线电信道化接收机模型的研究资料_第1页
1/16

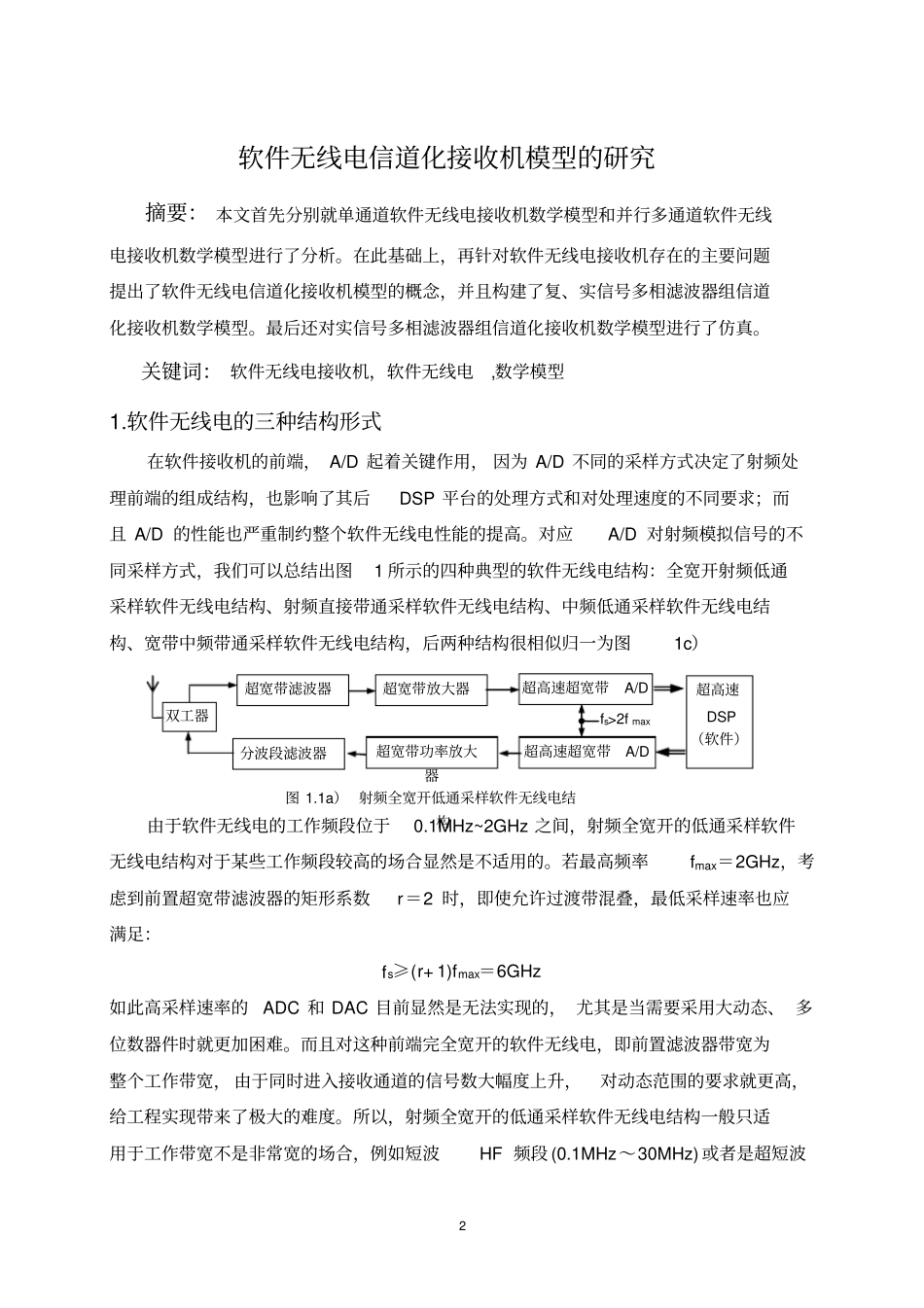

软件无线电信道化接收机模型的研究资料_第2页
2/16
软件无线电信道化接收机模型的研究资料_第3页
3/16
软件无线电信道化接收机模型的研究课程名称:数理统计院(系) :计算机与通信学院学号:S08101027 姓名:许 名 松2009 年 6 月 26 日2 软件无线电信道化接收机模型的研究摘要: 本文首先分别就单通道软件无线电接收机数学模型和并行多通道软件无线电接收机数学模型进行了分析。在此基础上,再针对软件无线电接收机存在的主要问题提出了软件无线电信道化接收机模型的概念,并且构建了复、实信号多相滤波器组信道化接收机数学模型。最后还对实信号多相滤波器组信道化接收机数学模型进行了仿真。关键词: 软件无线电接收机,软件无线电,数学模型1.软件无线电的三种结构形式在软件接收机的前端, A/D 起着关键作用, 因为 A/D 不同的采样方式决定了射频处理前端的组成结构,也影响了其后DSP 平台的处理方式和对处理速度的不同要求;而且 A/D 的性能也严重制约整个软件无线电性能的提高。对应A/D 对射频模拟信号的不同采样方式,我们可以总结出图1 所示的四种典型的软件无线电结构:全宽开射频低通采样软件无线电结构、射频直接带通采样软件无线电结构、中频低通采样软件无线电结构、宽带中频带通采样软件无线电结构,后两种结构很相似归一为图1c)由于软件无线电的工作频段位于0.1MHz~2GHz 之间,射频全宽开的低通采样软件无线电结构对于某些工作频段较高的场合显然是不适用的。若最高频率fmax=2GHz,考虑到前置超宽带滤波器的矩形系数r=2 时,即使允许过渡带混叠,最低采样速率也应满足:fs≥(r+ 1)fmax=6GHz 如此高采样速率的ADC 和 DAC 目前显然是无法实现的, 尤其是当需要采用大动态、 多位数器件时就更加困难。而且对这种前端完全宽开的软件无线电,即前置滤波器带宽为整个工作带宽, 由于同时进入接收通道的信号数大幅度上升,对动态范围的要求就更高,给工程实现带来了极大的难度。所以,射频全宽开的低通采样软件无线电结构一般只适用于工作带宽不是非常宽的场合,例如短波HF 频段 (0.1MHz~30MHz) 或者是超短波超宽带滤波器超宽带放大器分波段滤波器超宽带功率放大器超高速超宽带A/D 超高速超宽带A/D 双工器超高速DSP (软件)图 1.1a) 射频全宽开低通采样软件无线电结构fs>2f max3 VHF 频段 (30MHz~100MHz),尤其是 HF 频段,根据目前的器件水平采用这种结构来实现是有可能的,因为此时要求A/D 变换器的采样速率为100MHz 以内,目前 14 位的A/D 已基本达到了这个要求。基于带通采样...
