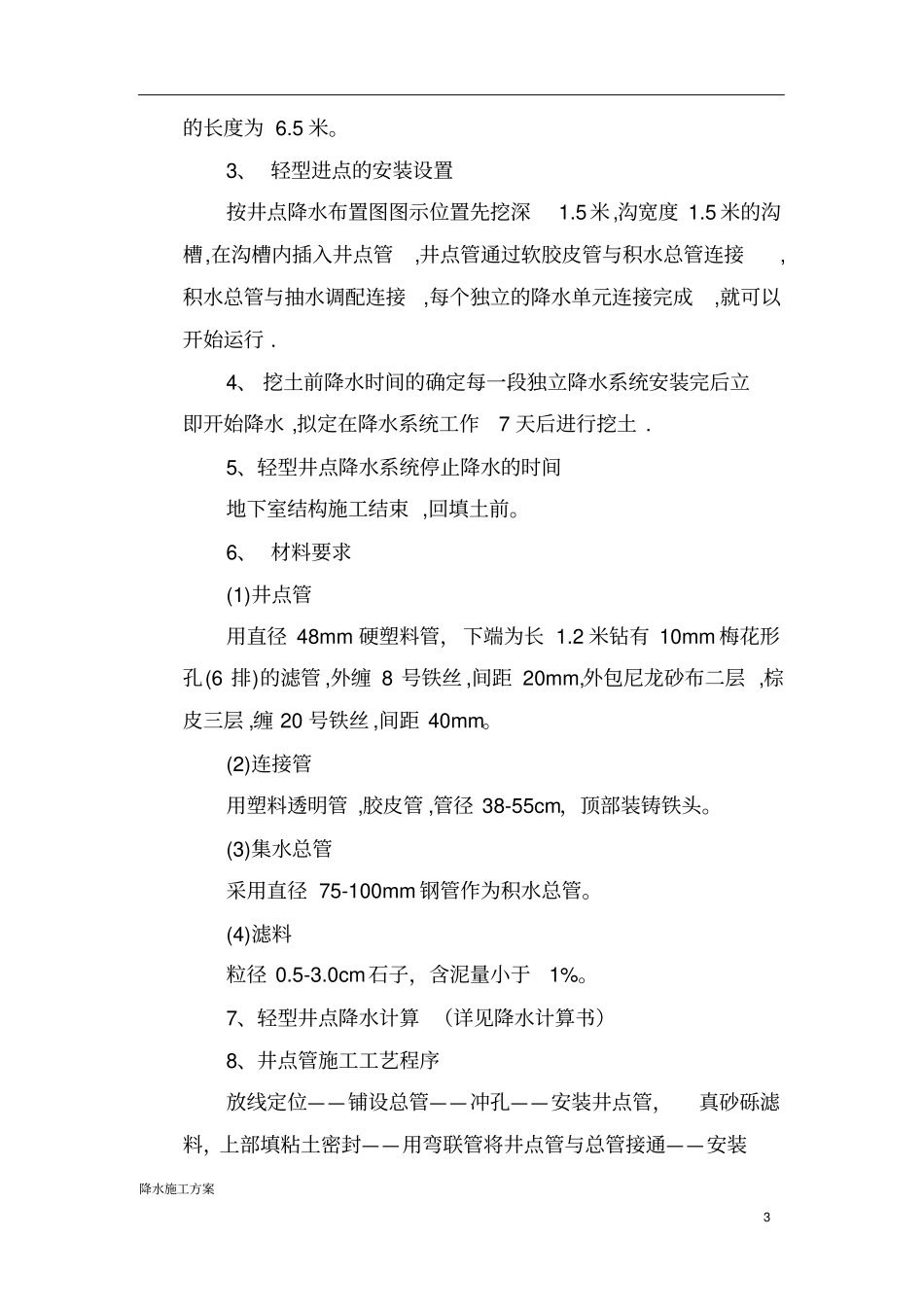

降水施工方案1 轻型井点降水施工方案一、工程概况主要结构类型： 16#～18#、24#～26#楼为剪力墙结构， 21#楼（运动中心）为框架结构。建筑面积：约 11 万平方米抗震等级： 24#楼为抗震等级为三级，抗震构造措施的抗震等级为二级； 16#、17#、18#、21#楼抗震等级为二级，抗震构造措施的抗震等级为一级。土质、水位：本工程土质为粉质粘土。抗浮设计水位绝对标高为 0.7 米，该地下水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性，工程施工时严禁采用地下水。二、场区水文地质条件勘察期间， 在勘探深度范围内各孔均见地下水，地下水类型主要为①耕植土、 ②粉质粘土层中的上层滞水和③粉砂层及以下砂层中的孔隙潜水。 补给来源主要为大气降水及海水补给。勘察期间为枯水期，稳定水位埋深0.2～1.2m，稳定水位标高0.49～0.97m，地下水位受季节降水量控制，年变化幅度在1～1.5m 左降水施工方案2 右，每年的 7～9 月份为丰水期， 地下水最高水位出现在8～9 月份。三、降水方案确定本工程场区地面绝对标高为2.45~3.74 米，建筑室内地面标高（±0.000）相当于绝对标高： 24#楼为 4.20；25#楼、26#楼为4.95；16#楼为 4.65；17#楼、18#楼为 4.95；21#楼（运动中心）为 4.35。基坑底标高（相对标高）为 -6.2~-7.5 米，基坑开挖深度为 4.23~6.45 米，降水深度为4.73~6.95 米，水位下降高度2.35~3.64 米。根据该场区水文地质条件，结合本工程各单体结构特点拟采用以下降水方案：16#、17#、18#、24#、25#、26#楼采用一级轻型井点降水及临轻型井点降水的方法将地下水位降低至满足工程要求。21#楼（运动中心）由于基坑开挖面积大，开挖深度较深，近 6.5 米，降水深度较大约6.95 米,采用一级轻型井点降水满足不了实际降水需要， 因此运动中心将采用二级轻型井点降水，沿开挖基坑周边分两次布置两级降水井进行降水以满足施工需要。四、总体部署1、 抽水设备的选择和数量的配备,考虑到每台真空泵的抽水能力 ,每台泵可连接30 根降水管 ,抽水设备为赞扬7.5KW 真空泵. 2、 轻型井点管的布置水平布置间距按0.6 米设置 ,转角处可增设二根 ,吸水井点管降水施工方案3 的长度为 6.5 米。3、 轻型进点的安装设置按井点降水布置图图示位置先挖深1.5米,沟宽度 1.5 米的沟槽,在沟槽内插入井点管,井点管通过软胶皮管与积水总管连接,积水总管与抽水调配连接,每个独立的降水单元连接完成,就可以开始运行 . 4、 挖土前降水...
