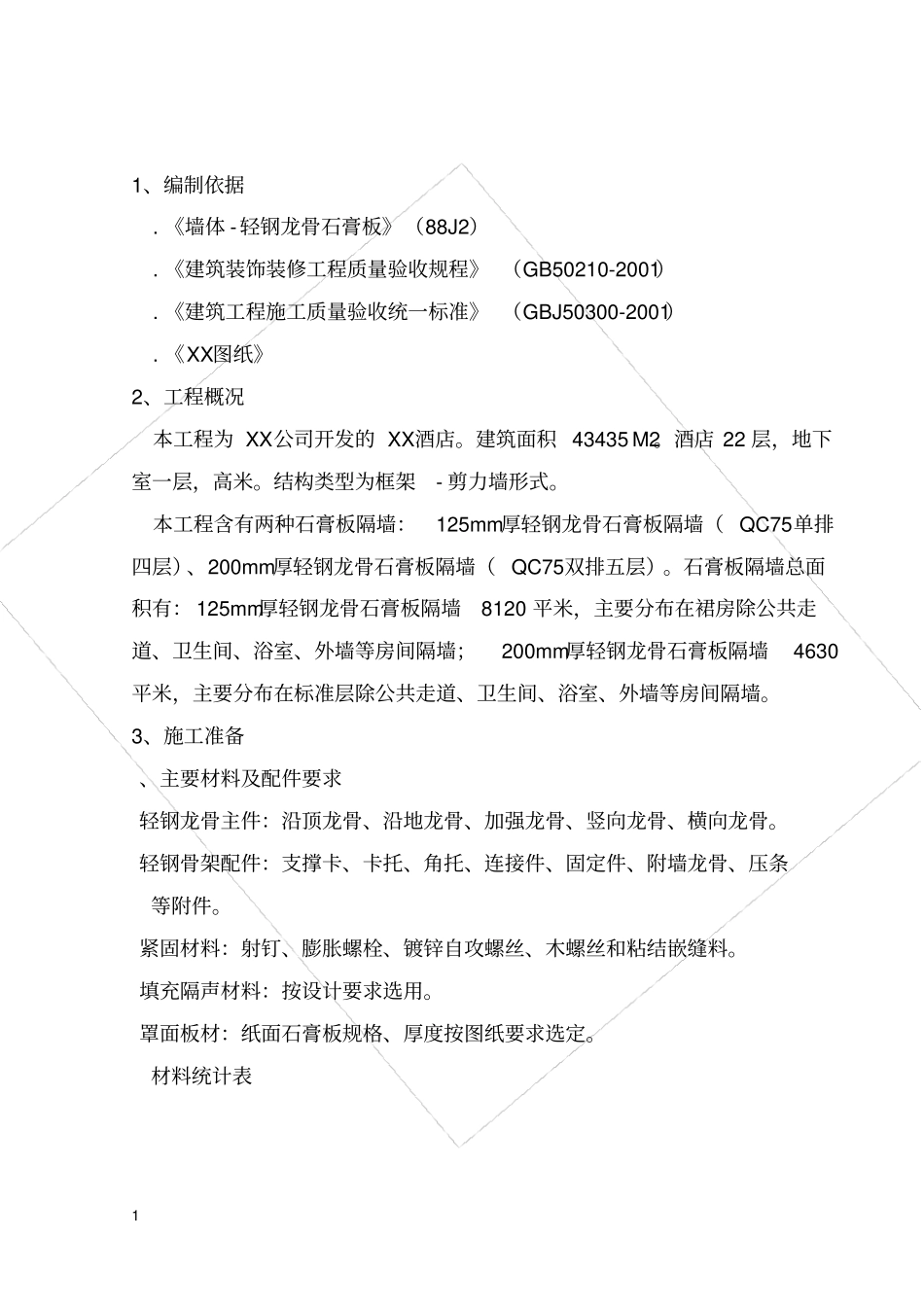

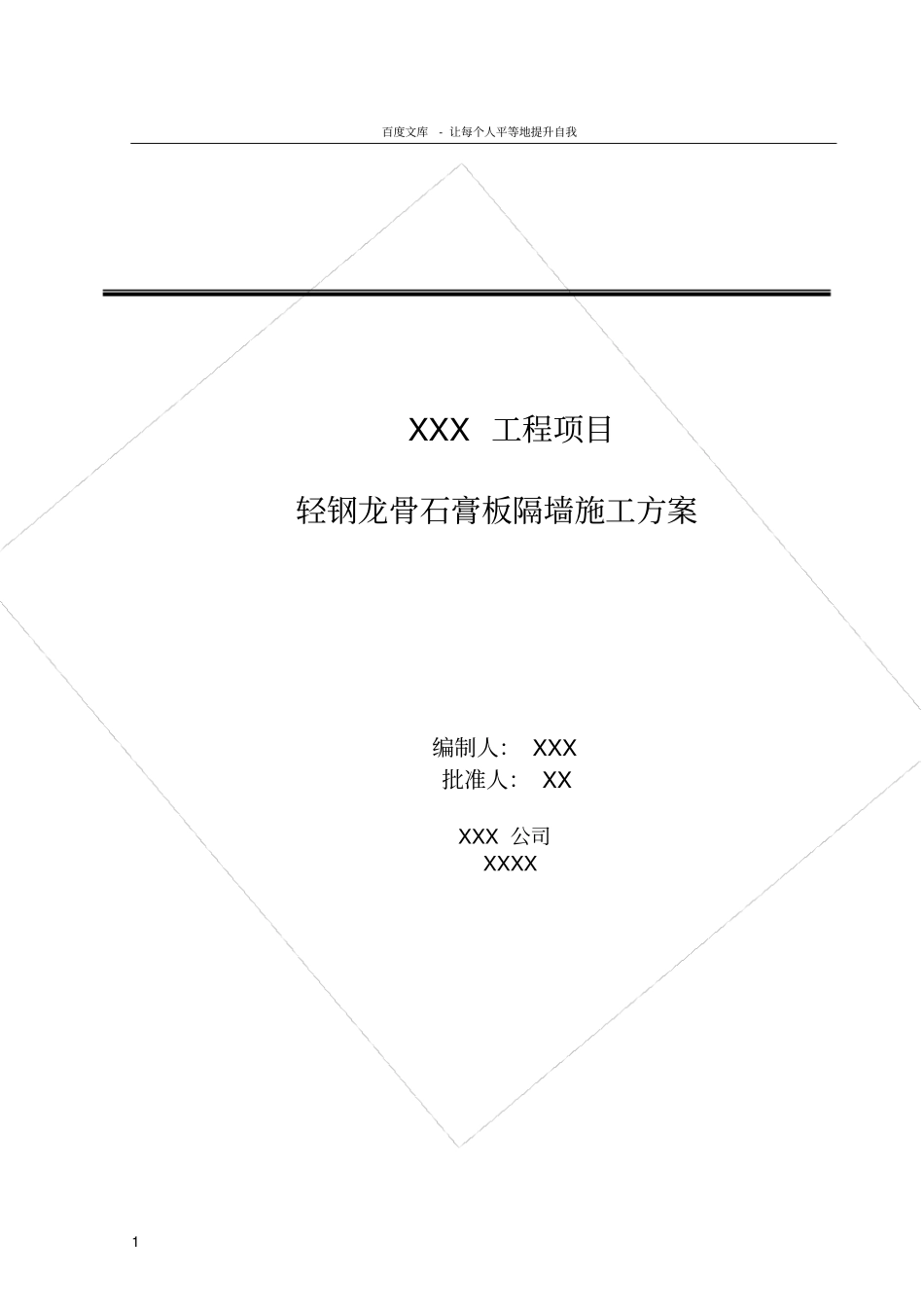

百度文库- 让每个人平等地提升自我1 XXX 工程项目轻钢龙骨石膏板隔墙施工方案编制人: XXX 批准人: XX XXX 公司XXXX1 1、编制依据. 《墙体 -轻钢龙骨石膏板》(88J2). 《建筑装饰装修工程质量验收规程》 (GB50210-2001). 《建筑工程施工质量验收统一标准》 (GBJ50300-2001). 《XX图纸》2、工程概况本工程为 XX公司开发的 XX酒店。建筑面积 43435 M2。酒店 22 层,地下室一层,高米。结构类型为框架- 剪力墙形式。本工程含有两种石膏板隔墙:125mm厚轻钢龙骨石膏板隔墙( QC75单排四层)、200mm厚轻钢龙骨石膏板隔墙( QC75双排五层)。石膏板隔墙总面积有: 125mm厚轻钢龙骨石膏板隔墙8120 平米,主要分布在裙房除公共走道、卫生间、浴室、外墙等房间隔墙;200mm厚轻钢龙骨石膏板隔墙4630平米,主要分布在标准层除公共走道、卫生间、浴室、外墙等房间隔墙。3、施工准备、主要材料及配件要求轻钢龙骨主件:沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨。轻钢骨架配件:支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件。紧固材料:射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料。填充隔声材料:按设计要求选用。罩面板材:纸面石膏板规格、厚度按图纸要求选定。材料统计表2 、主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。、 作业条件轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。根据设计施工图和材料计划,查实隔墙的全部材料,使其配套齐备。所有的材料,必须有材料检测报告、合格证。4、施工工艺. 工艺流程地面清理及找平完成——墙体定位——安装沿顶龙骨和沿地龙骨——安装边框龙骨——竖向龙骨位置分档——安装竖向龙骨——方管加固——安装门框龙骨——安装横向贯通龙骨——检查龙骨安装——安装一侧石膏板――机电铺管及附墙设备检查——填塞隔音岩棉——安装另一侧石膏板——接缝及护角处理——质量验收3 竖龙骨沿顶龙骨(高边横龙骨)沿地龙骨(高边横龙骨)贯通龙骨贯通龙骨竖龙骨竖龙骨支撑卡面板隔音棉图. 轻钢龙骨石膏板隔墙大样. 施工工艺墙体定位根据设计施工图,在地面及墙顶上,放出隔墙边线和沿顶、沿地龙骨位置线、门洞口线。墙顶弹线时要用吊锤自地面上吊线。安装沿顶龙骨和沿地龙骨按已放好的隔墙位置线,安装沿顶龙骨和沿地龙骨,沿顶龙骨和沿地龙骨要求用高边横龙骨,将龙骨用射钉固定于主体上,射钉起始位置距龙骨端 50...
