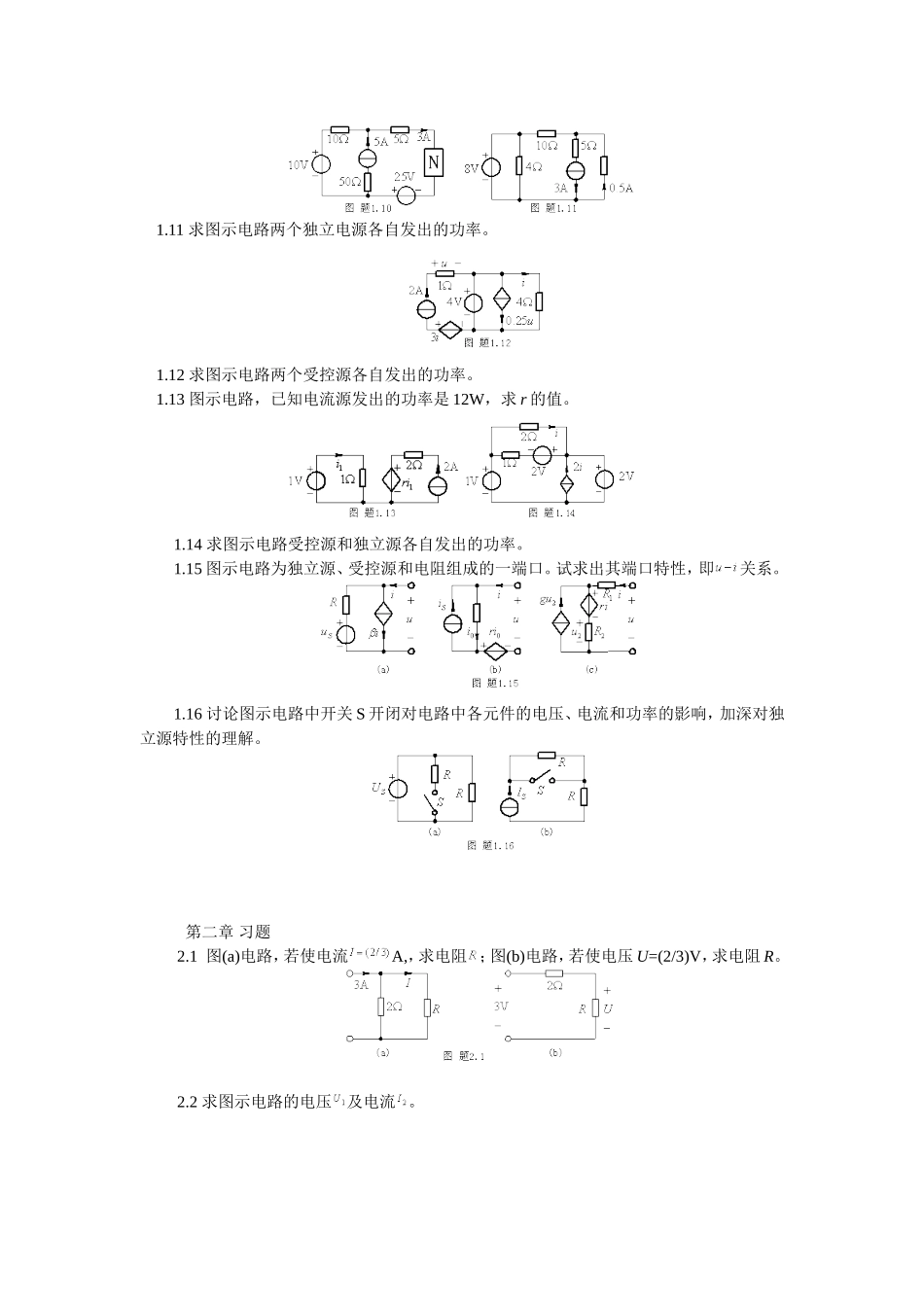

第一章习题1.1图示元件当时间t<2s时电流为2A，从a流向b；当t>2s时为3A，从b流向a。根据图示参考方向，写出电流的数学表达式。1.2图示元件电压u=(5-9e-t/t)V，t>0。分别求出t=0和t→¥时电压u的代数值及其真实方向。图题1.1图题1.21.3图示电路。设元件A消耗功率为10W，求；设元件B消耗功率为-10W,求；设元件C发出功率为-10W，求。图题1.31.4求图示电路电流。若只求，能否一步求得？1.5图示电路，已知部分电流值和部分电压值。(1)试求其余未知电流。若少已知一个电流，能否求出全部未知电流？(2)试求其余未知电压u14、u15、u52、u53。若少已知一个电压，能否求出全部未知电压？1.6图示电路，已知,,,。求各元件消耗的功率。1.7图示电路，已知，。求(a)、(b)两电路各电源发出的功率和电阻吸收的功率。1.8求图示电路电压。1.9求图示电路两个独立电源各自发出的功率。1.10求网络N吸收的功率和电流源发出的功率。1.11求图示电路两个独立电源各自发出的功率。1.12求图示电路两个受控源各自发出的功率。1.13图示电路，已知电流源发出的功率是12W，求r的值。1.14求图示电路受控源和独立源各自发出的功率。1.15图示电路为独立源、受控源和电阻组成的一端口。试求出其端口特性，即关系。1.16讨论图示电路中开关S开闭对电路中各元件的电压、电流和功率的影响，加深对独立源特性的理解。第二章习题2.1图(a)电路，若使电流A,，求电阻；图(b)电路，若使电压U=(2/3)V，求电阻R。2.2求图示电路的电压及电流。2.3图示电路中要求，等效电阻。求和的值。2.4求图示电路的电流I。2.5求图示电路的电压U。2.6求图示电路的等效电阻。2.7求图示电路的最简等效电源。图题2.72.8利用等效变换求图示电路的电流I。(a)(b)图题2.82.9求图示电路的等效电阻R。2.10求图示电路的电流和。2.11列写图示电路的支路电流方程。图题2.112.12图示电路，分别按图(a)、(b)规定的回路列出支路电流方程。图题2.122.13用回路电流法求图示电路的电流I。2.14用回路电流法求图示电路的电流I。图2.13图2.142.15用回路电流法求图示电路的电流。图题2.15图题2.162.16图示电路，列出回路电流方程，求m为何值时电路无解。2.17图示电路，分别按图(a)、(b)规定的回路列出回路电流方程。图题2.172.18图示电路中当以④为参考点时，各节点电压为Un1=7V，Un2=5V，Un3=4V，Un4=0。求以①为参考点时的各节点电压。2.19图示电路中已知部分支路电压及节点①、③之间的电压，求各节点电压。2.20用节点电压法求图示电路5A电流源发出的功率。图题2.20图题2.212.21图示电路，用节点电压法求1A电流源发出的功率。2.22列出图示电路的节点电压方程。2.23列出图示电路的节点电压方程。图题2.22图题2.232.24用改进节点电压法求图示电路的电流I。图题2.242.25列出图示电路的改进节点电压法方程。图题2.25图题2.262.26用任意方法求图示电路的电流和。2.27求图示电路的输出电压。图题2.27图题2.282.28求图示电路运算放大器的输出电流。2.29用节点分析法求图示电路的电压增益。图题2.29图题2.302.30求图示电路的输出电压。2.31根据所学知识，设计一个4输入单输出的数模转换器(DAC)，即输出电压与输入电压的关系为。第三章习题3.1图示电路，已知A，求电阻R。3.2用叠加定理求图示电路的电流I及电阻消耗的功率。3.3图示电路，当IS=2A时，I=-1A；当IS=4A时，I=0。若要使I=1A，IS应为多少？3.4图示电路具有对称性，为两个输入电压。(1)若(称为共模输入)，计算输出电压。（2）若(称为差模输入)，再计算输出电压。(3)若，将输入电压分解成，求出后再利用(1)、(2)的计算结果求此时输出电压。3.5图示电路中，N为无独立源二端口网络。(1)当IS1=2A，IS2=0时，IS1输出功率为28W，且U2=8V；(2)当IS1=0，IS2=3A时，IS2的输出功率为54W，且U1=12V。求当IS1=2A，IS2=3A共同作用时每个电流源的输出功率。3.6求图示各电路的戴维南等效电路或诺顿等效电路。通过这些实例，研究哪些电路既存在戴维南等效电路，又存在诺顿等效电路，哪些电路只能具有一种等效电路。试总结其规律。3.7求图示含受控源电路的戴维南与诺顿等效电路。3.8图中N为含独立源电阻网络，开关断开时量得电压，接通时...
