最简单不用开关的万用表1.5V升9V电池代替电源电路(加电池共五个件)

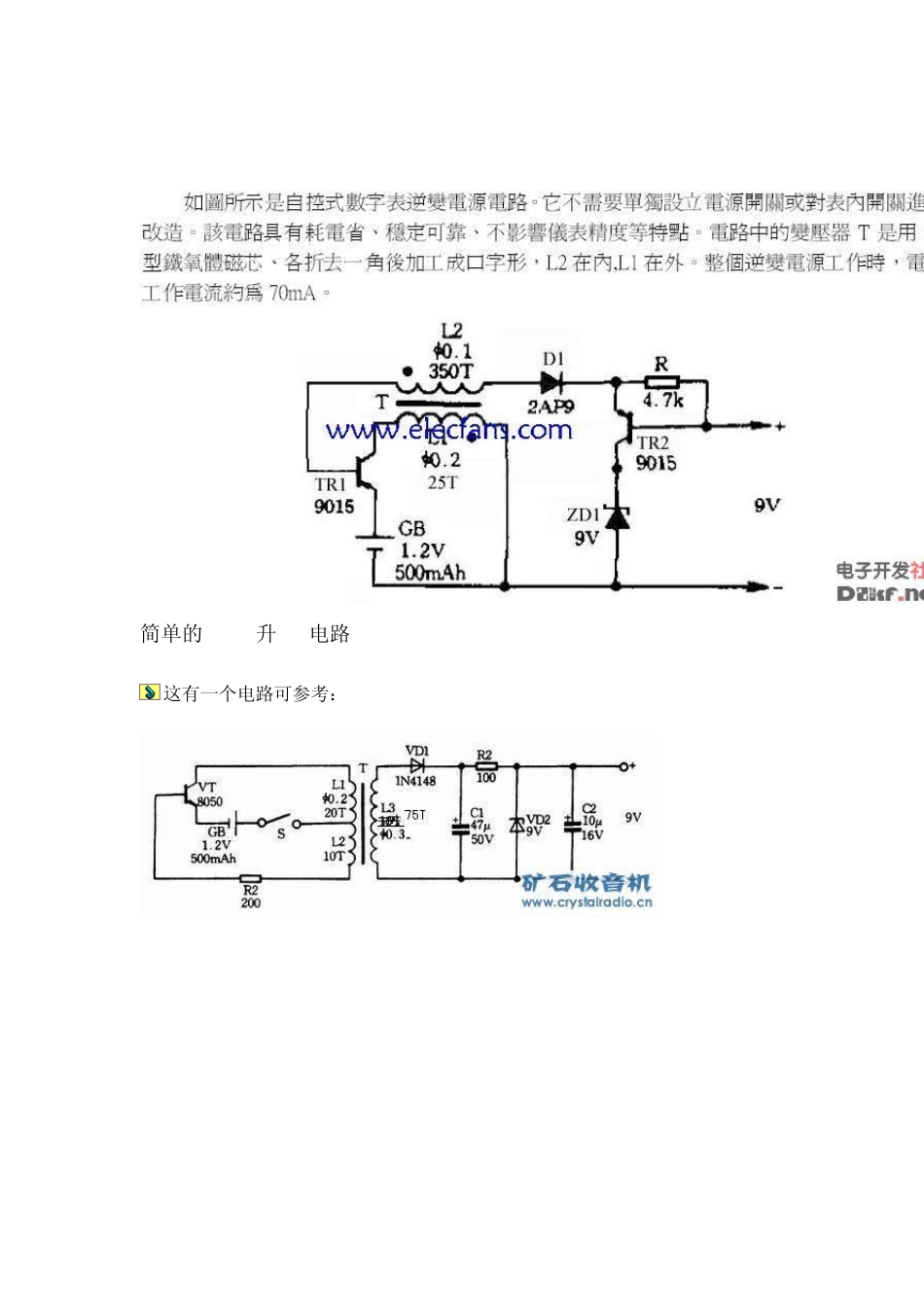

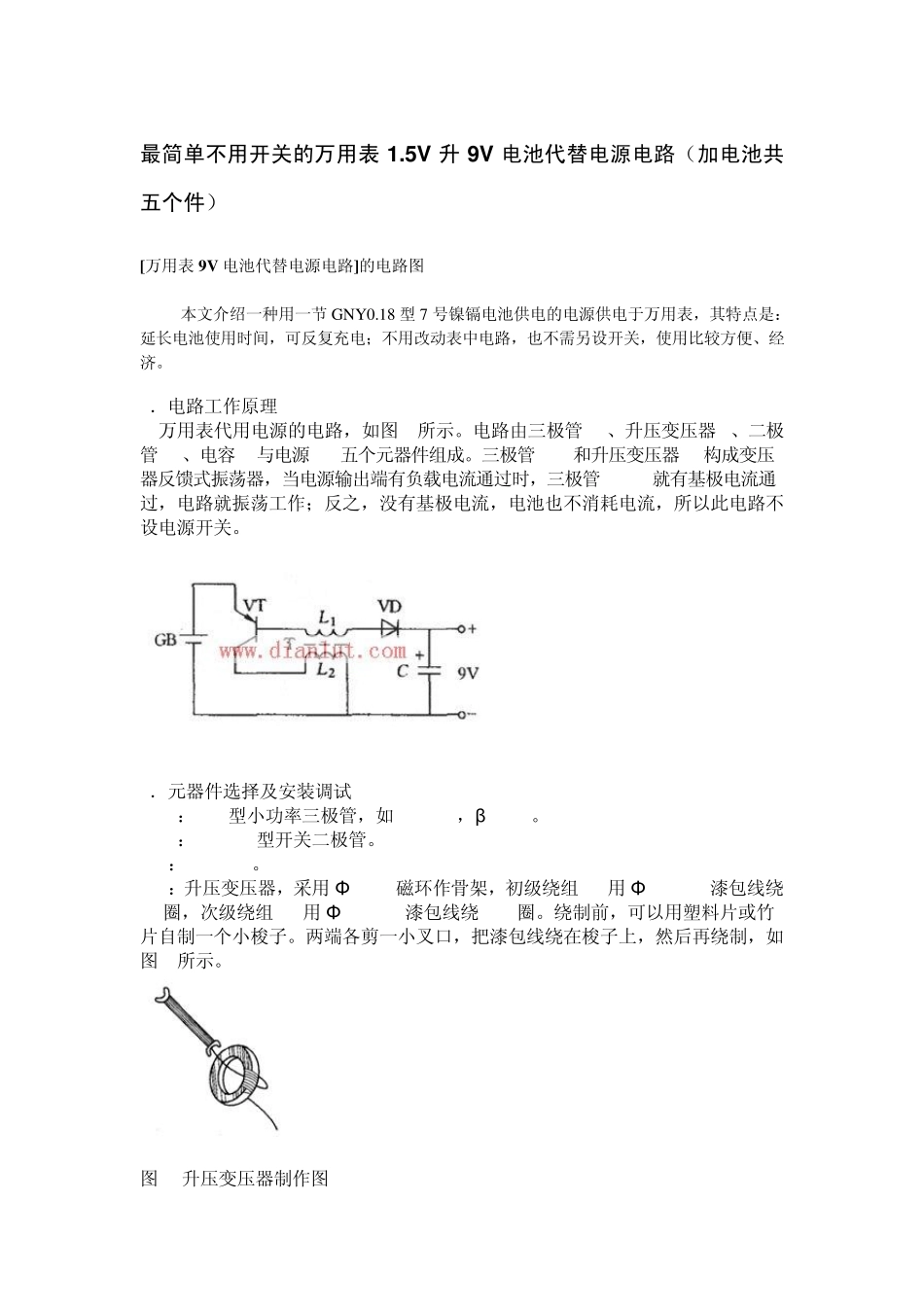

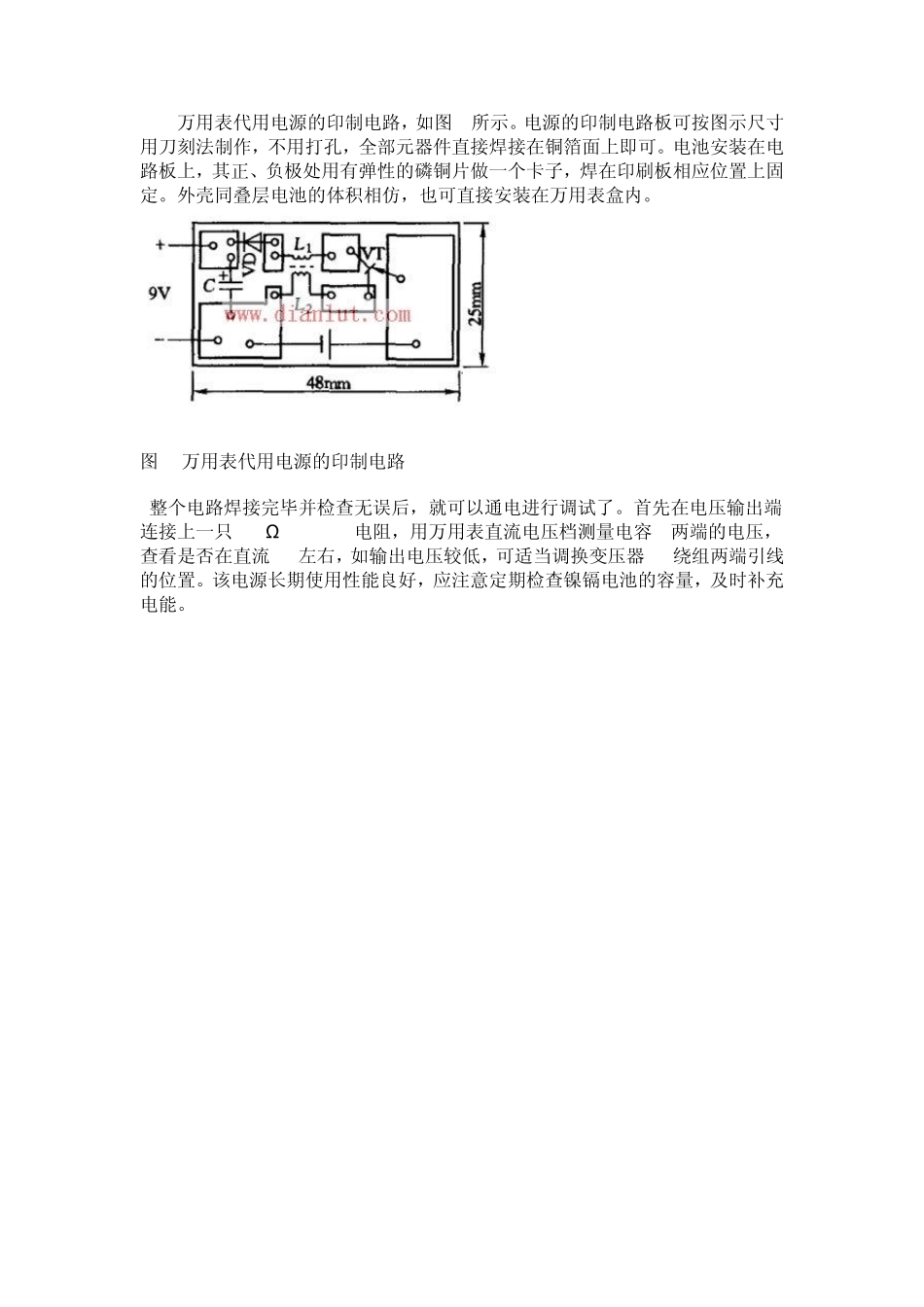

最简单不用开关的万用表 1.5V 升 9V 电池代替电源电路（加电池共五个件） [万用表9V 电池代替电源电路]的电路图 本文介绍一种用一节G N Y 0.18 型7 号镍镉电池供电的电源供电于万用表，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比较方便、经济。 1．电路工作原理 万用表代用电源的电路，如图1所示。电路由三极管 VT、升压变压器 T、二极管 VD、电容 C与电源GB五个元器件组成。三极管 VT和升压变压器 T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。 2．元器件选择及安装调试 VT：PNP型小功率三极管，如 2N3906，β >200。 VD：1N4148型开关二极管。 C：1uF/16V。 T：升压变压器，采用Φ 10mm磁环作骨架，初级绕组 L2用Φ 0.15mm漆包线绕16圈，次级绕组 L1用Φ 0.08mm漆包线绕 140圈。绕制前，可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。 图2 升压变压器制作图 万用表代用电源的印制电路，如图3所示。电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。 图3 万用表代用电源的印制电路 整个电路焊接完毕并检查无误后，就可以通电进行调试了。首先在电压输出端连接上一只 3 kΩ /0.125W电阻，用万用表直流电压档测量电容 C两端的电压，查看是否在直流 9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。 简单的1.5V升9V电路 这有一个电路可参考： 这个简单，是供数字万用表用的。供你参考。 改进风扇电池充电器（The Modified Fan Battery Charger） 还有别的更简单的用这种辐射能给电池充电的方法。一个简单的方法是跳过大部分机械施工而使用一个微适应同步风扇。这种方法是“大祭司”（Imhotep）在他的教学视频里展示的，视频在 http://uk.youtube.com/watch?v=eDS9qk-Nw4M&feature=related 起初的想法来自于约翰.贝迪尼而风扇的想法则来自于彼得.林德曼博士（Dr Peter Lindemann）。 最...
