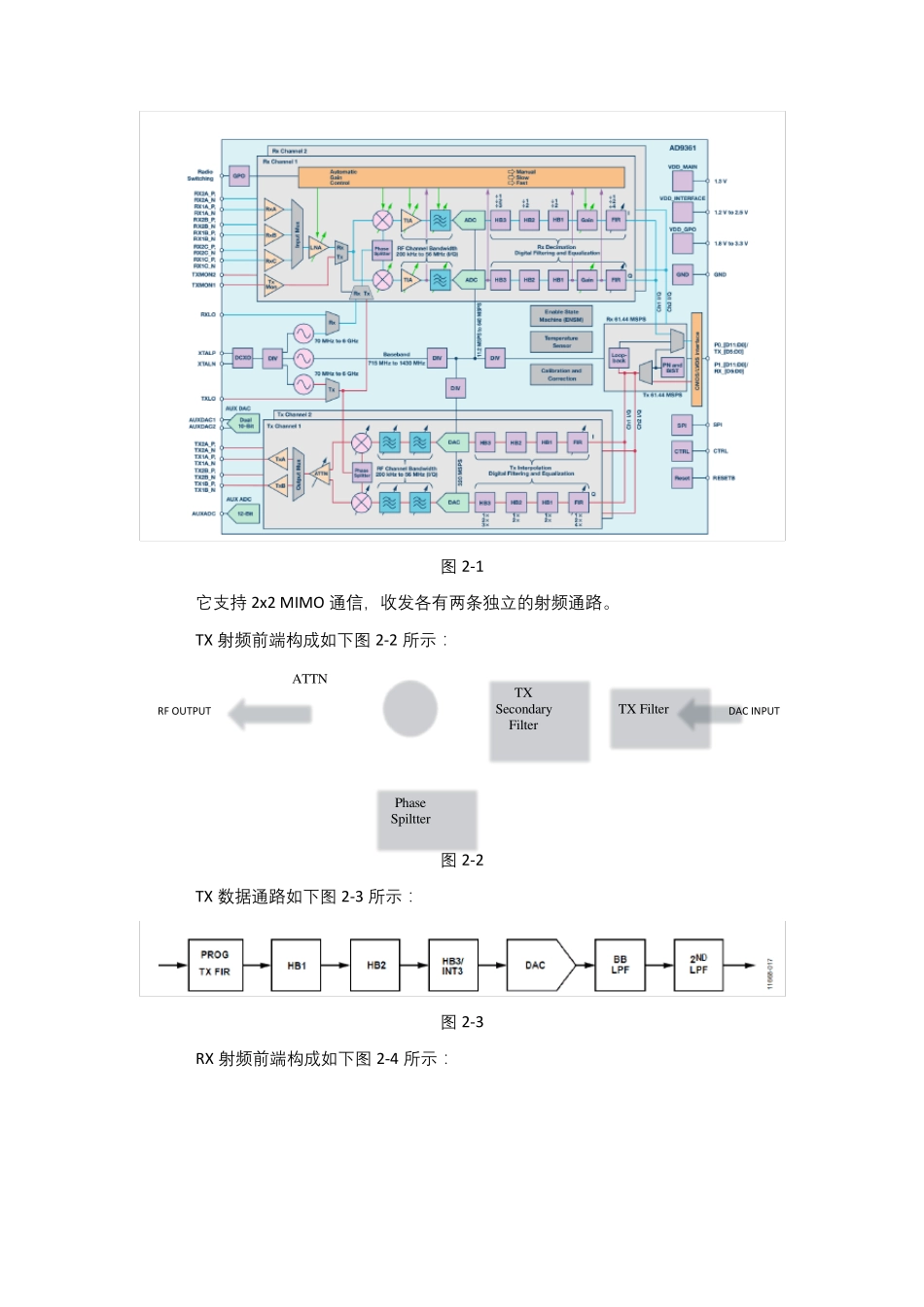

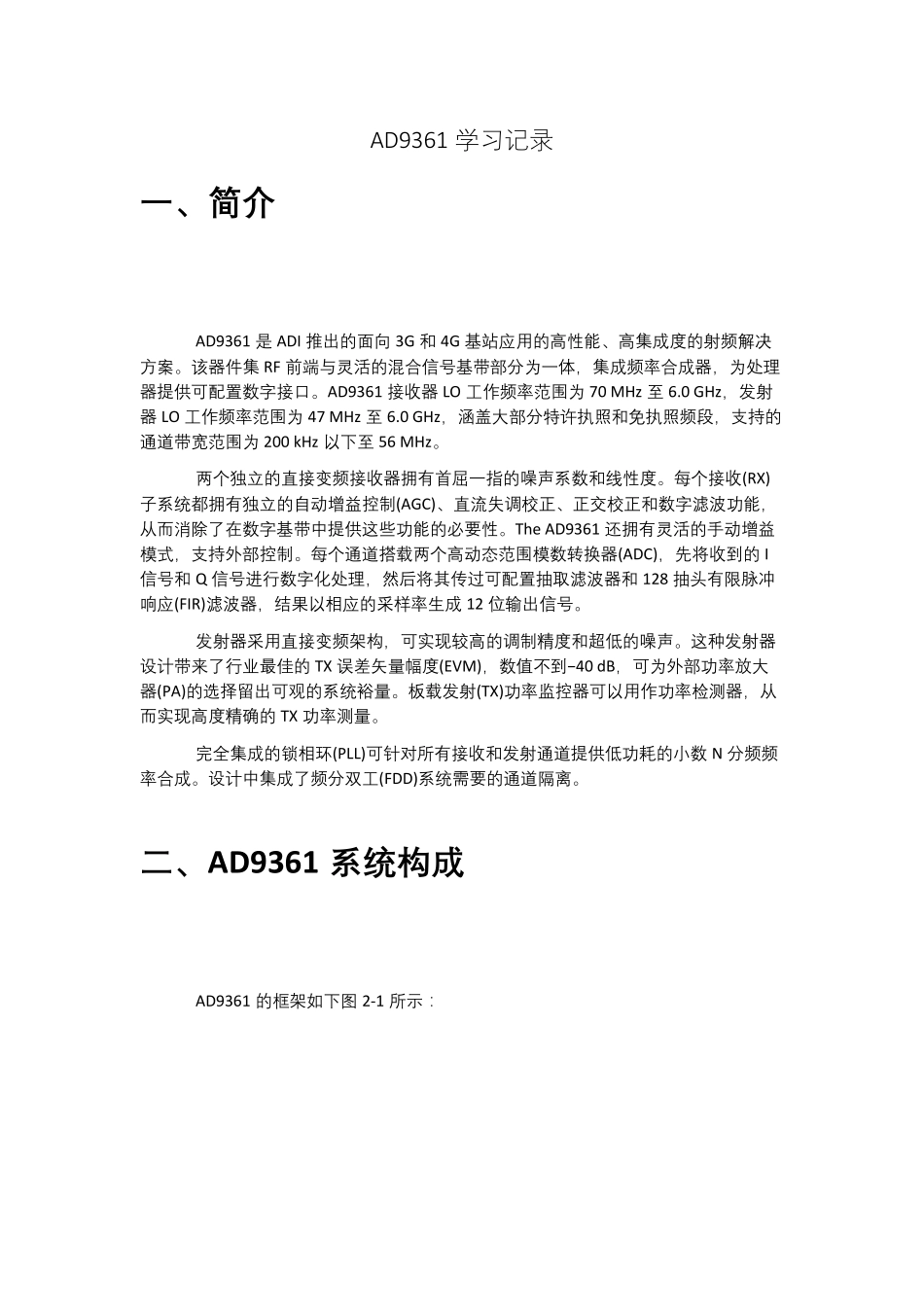

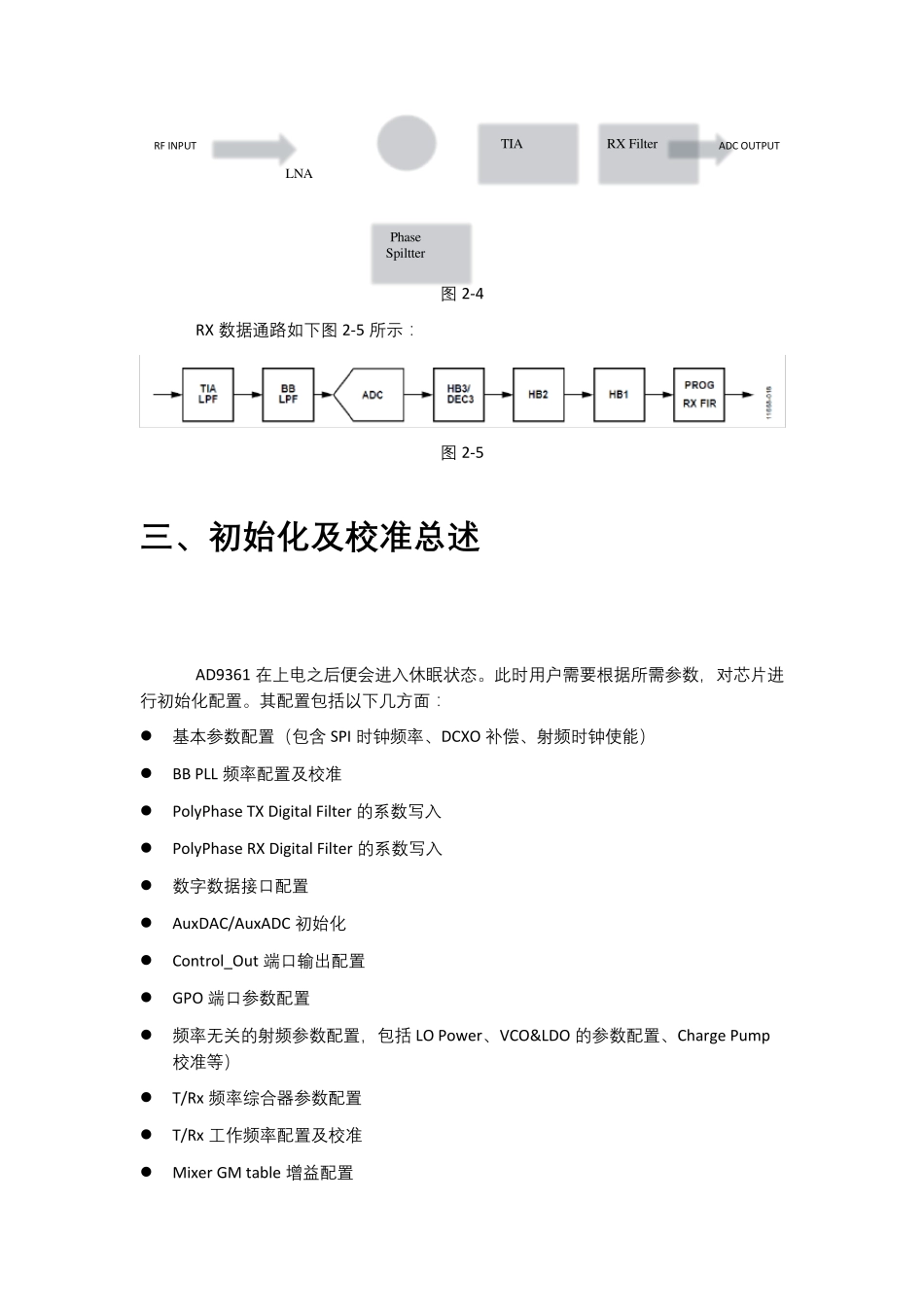

AD9361 学 习记录 一 、简介 AD9361 是 ADI 推 出 的 面 向 3G 和 4G 基 站 应 用 的 高 性 能 、高 集成度的 射频解决方案。该器件集 RF 前端与灵活的 混合信号基 带部分为一体，集成频率合成器，为处理器提供可配置数字接口。AD9361 接收器 LO 工作频率范围为 70 MHz 至 6.0 GHz，发射器 LO 工作频率范围为 47 MHz 至 6.0 GHz，涵盖大部分特许执照和 免执照频段，支持的通道带宽范围为 200 kHz 以下至 56 MHz。 两个独立的 直接变频接收器拥有首屈一指的 噪声系数和 线性 度。每个接收(RX)子系统都拥有独立的 自动增益控制(AGC)、直流失调校正、正交校正和 数字滤波功能 ，从而消除了在数字基 带中提供这些功能 的 必要性 。The AD9361 还拥有灵活的 手动增益模式，支持外部控制。每个通道搭载两个高 动态范围模数转换器(ADC)，先将收到的 I信号和 Q 信号进行数字化处理，然后将其传过可配置抽取滤波器和 128 抽头有限脉冲响应 (FIR)滤波器，结果以相应 的 采样率生成 12 位输出 信号。 发射器采用 直接变频架构，可实现较高 的 调制精度和 超低的 噪声。这种发射器设计带来了行业最佳的 TX 误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的 选择留出 可观的 系统裕量。板载发射(TX)功率监控器可以用 作功率检测器，从而实现高 度精确的 TX 功率测量。 完全集成的 锁相环(PLL)可针对所有接收和 发射通道提供低功耗的 小数 N 分频频率合成。设计中集成了频分双工(FDD)系统需要的 通道隔离。 二、AD9361 系统构成 AD9361 的 框架如下图 2-1 所示： 图 2-1 它 支 持 2x2 MIMO 通 信 ， 收 发 各 有 两 条 独 立 的 射 频 通 路 。 TX 射 频 前端构成如下图 2-2 所示： PhaseSpiltterTX Secondary FilterTX FilterATTNDAC INPUTRF OUTPUT 图 2-2 TX 数据通 路 如下图 2-3 所示： 图 2-3 RX 射 频 前端构成如下图 2-4 所示： PhaseSpiltterTIARX FilterLNAADC OUTPUTRF INPUT 图 2-4 RX 数 据 通 路 如 下 图 2-5 所 示 ： 图 2-5 三 、初始化及校准总述 AD9361 在 上 电 之 后 便 会 进 入 休 眠 状 态 。 此 时 用 户 需 要 根 据 所 需 参 数 ， 对 芯 片 进行 初 始 化 配 置 。 其 配 置 包...
