有线电视5、9F头制作过程图解

有线电视5、9F头制作过程图解_第1页
1/10
有线电视5、9F头制作过程图解_第2页
2/10
有线电视5、9F头制作过程图解_第3页
3/10

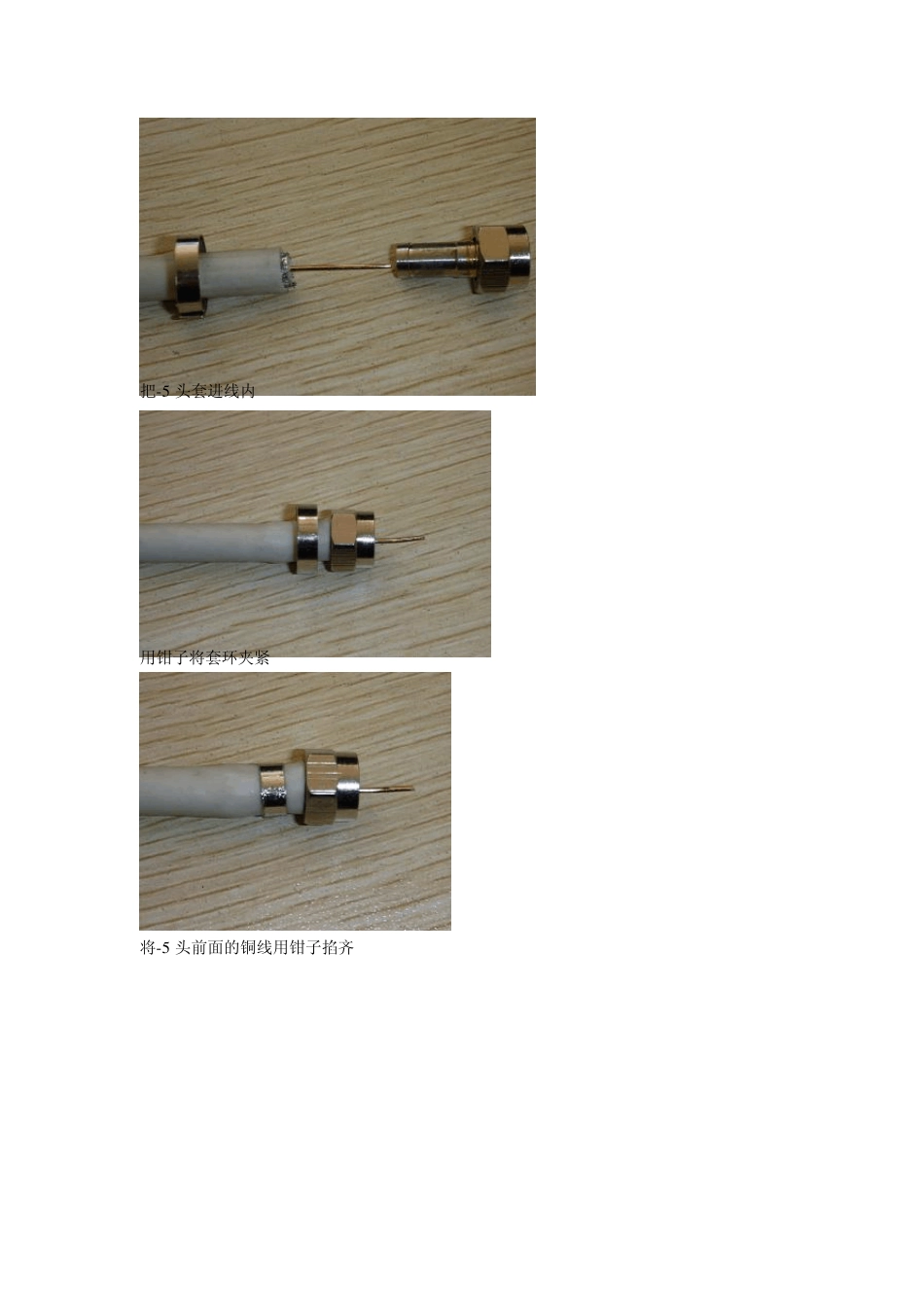

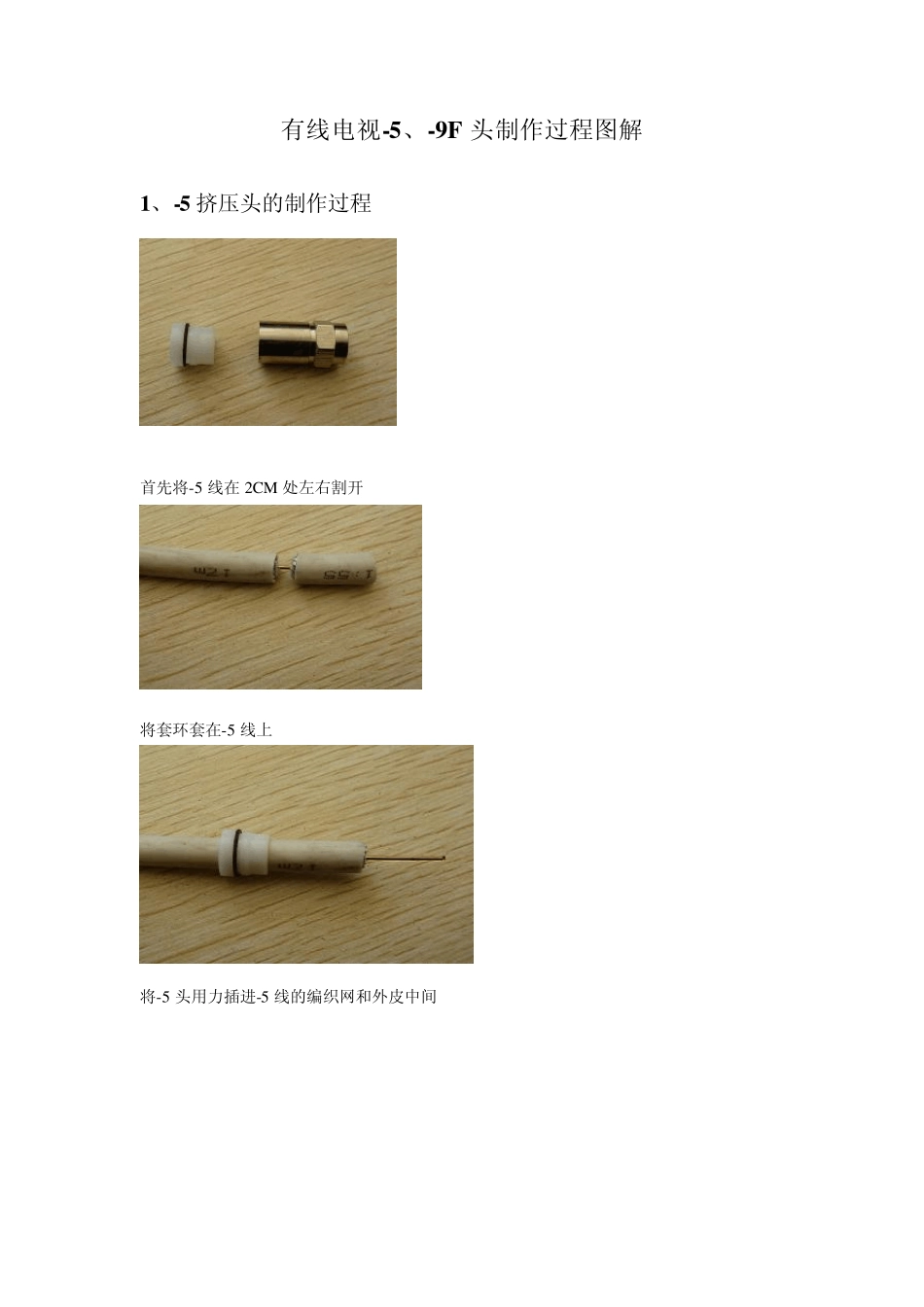

有线电视-5、-9F 头制作过程图解 1、-5 挤压头的制作过程 首先将-5 线在 2CM 处左右割开 将套环套在-5 线上 将-5 头用力插进-5 线的编织网和外皮中间 用挤压钳将套环压死 至此制作完成 2、另一种-5 头得制作方法: 首先在线头的 2CM 处把线割开 套上套环 把-5 头套进线内 用钳子将套环夹紧 将-5 头前面的铜线用钳子掐齐 至此制作完成 3、冷压头 先把同轴电缆线头的外护套去掉(根据冷压线头尺寸) 距外护套3—5㎜外去掉铝箔和填充绝缘体,把冷压头内管插于铝箔与编织网之间,外管套于翻在外护套的编织网上 把露出编织网翻在护套上用力插入同轴电缆内, 使装上冷压头的内管与填充绝缘体平齐 至此制作完成 4、-9F 头的制作过程 将-9 线在 1CM 处割开 套上套环 将铜线掐到0.5CM 长 江插针和塑料垫片准备好 按下图顺序进行安装 将套环掐紧 做好后的效果 5、-9 贯通头得制作(光站与-9 线连接时使用) 首先看一下贯通头的图片 拆开后的效果 在线缆7CM 左右的地方割开 在扒出来的线缆月1CM 处用刀轻轻割一圈(注意不要将里面的金属丝划断) 首先将贯通头的后半部分套在-9 线上 然后将环套在金属丝处 将前半部分穿过铜线套在铜线上 上好后的效果 前面铜线留的很长的目的是为了在上到光站输出信号孔的时候能固定在里面,有利于信号的传输。
