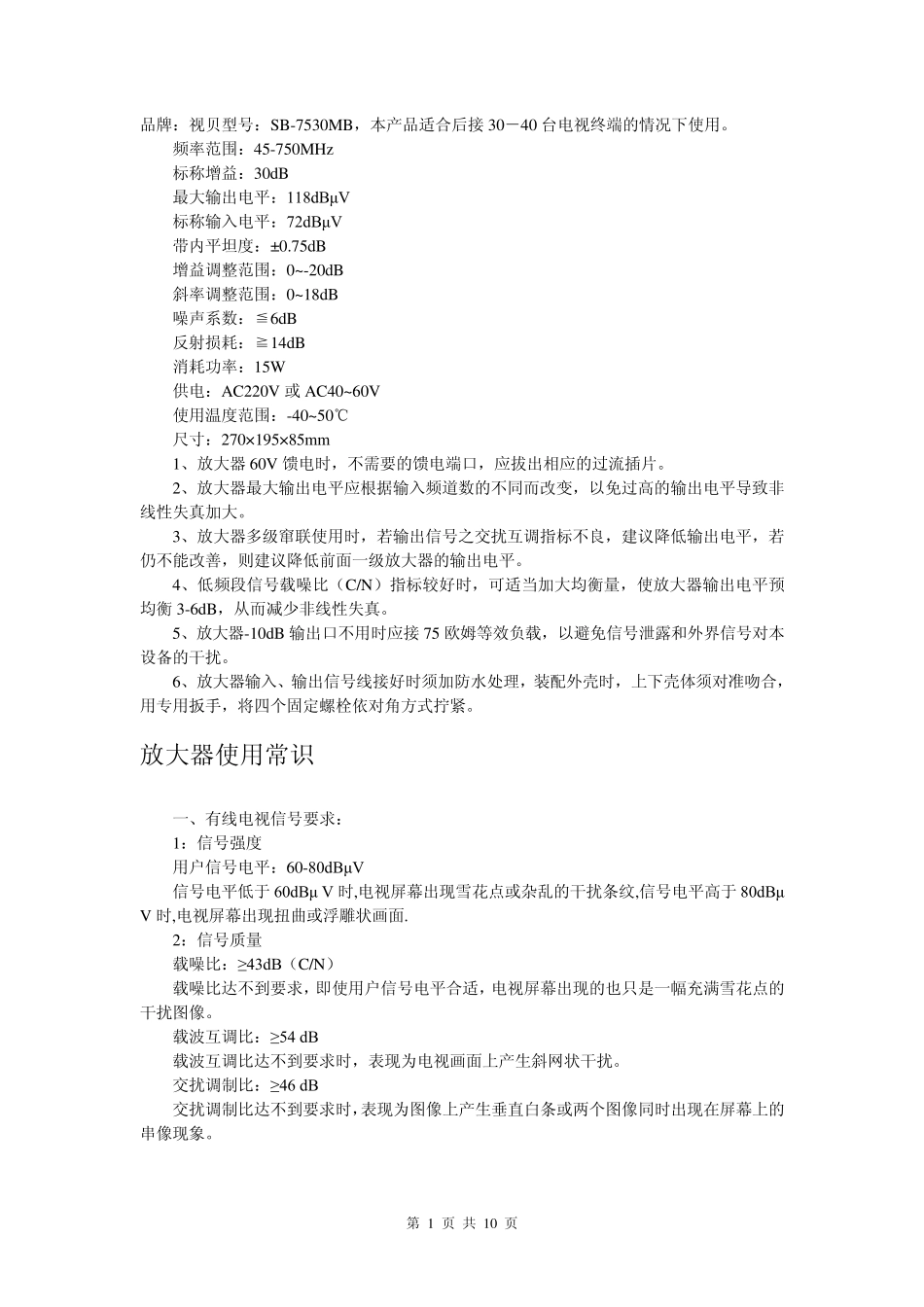

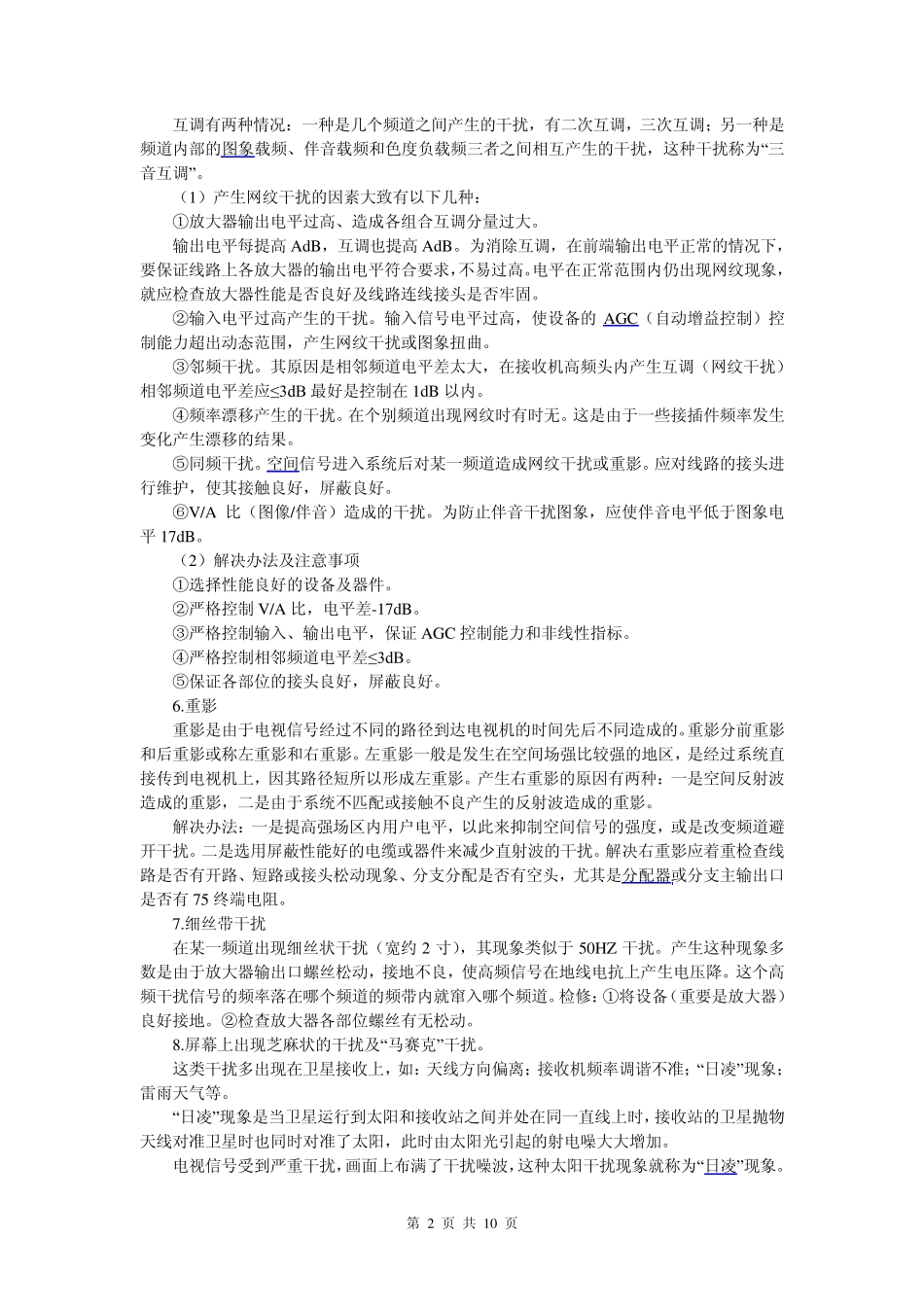

第 1 页 共 10 页 品牌：视贝型号：SB-7530MB，本产品适合后接30－40 台电视终端的情况下使用。 频率范围：45-750MHz 标称增益：30dB 最大输出电平：118dBμV 标称输入电平：72dBμV 带内平坦度：±0.75dB 增益调整范围：0~-20dB 斜率调整范围：0~18dB 噪声系数：≦6dB 反射损耗：≧14dB 消耗功率：15W 供电：AC220V 或AC40~60V 使用温度范围：-40~50℃ 尺寸：270×195×85mm 1、放大器 60V 馈电时，不需要的馈电端口，应拔出相应的过流插片。 2、放大器最大输出电平应根据输入频道数的不同而改变，以免过高的输出电平导致非线性失真加大。 3、放大器多级窜联使用时，若输出信号之交扰互调指标不良，建议降低输出电平，若仍不能改善，则建议降低前面一级放大器的输出电平。 4、低频段信号载噪比（C/N）指标较好时，可适当加大均衡量，使放大器输出电平预均衡 3-6dB，从而减少非线性失真。 5、放大器-10dB 输出口不用时应接75 欧姆等效负载，以避免信号泄露和外界信号对本设备的干扰。 6、放大器输入、输出信号线接好时须加防水处理，装配外壳时，上下壳体须对准吻合，用专用扳手，将四个固定螺栓依对角方式拧紧。 放大器使用常识 一、有线电视信号要求： 1：信号强度 用户信号电平：60-80dBμV 信号电平低于 60dBμ V 时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于 80dBμ V 时,电视屏幕出现扭曲或浮雕状画面. 2：信号质量 载噪比：≥43dB（C/N） 载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。 载波互调比：≥54 dB 载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。 交扰调制比：≥46 dB 交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。 第 2 页 共 10 页 互调有两种情况：一种是几个频道之间产生的干扰，有二次互调，三次互调；另一种是频道内部的图象载频、伴音载频和色度负载频三者之间相互产生的干扰，这种干扰称为“三音互调”。 （1）产生网纹干扰的因素大致有以下几种： ①放大器输出电平过高、造成各组合互调分量过大。 输出电平每提高 AdB，互调也提高 AdB。为消除互调，在前端输出电平正常的情况下，要保证线路上各放大器的输出电平符合要求，不易过高。电平在正常范围内仍出现网纹现象，就应检查放大器性能是否良好及线路连线接头是否牢固。 ②输入电平过高...
